Вольтметры универсальные В7-65/3 (В7-65/4, В7-65/5)
| Номер в ГРСИ РФ: | РБ 03 13 0565 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 13 0565 07 [2007-01-01]
rb-03-13-0565-07_2007-01-01.pdf
|
Скачать |
Вольтметры универсальные В7-65 (далее - вольтметры) предназначены для измерения постоянного напряжения и силы постоянного тока, среднего квадратического значения переменного напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты и периода электрических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0565 07 |
| Наименование | Вольтметры универсальные В7-65/3 (В7-65/4, В7-65/5) |
| Год регистрации | 2007 |
| Номер сертификата | 4421 |
| Дата регистрации | 2007-02-22 |
| Срок действия | - |
| Получатель сертификата | ЧУП "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЧУП "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, к.30
Контакты: 293-94-68 / 284-46-47 / kons-r@nm.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 312-97, с изменением №1-2 |
Поверители
Скачать
|
Описание типа РБ 03 13 0565 07 [2007-01-01]
rb-03-13-0565-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-65 (далее - вольтметры) предназначены для измерения постоянного напряжения и силы постоянного тока, среднего квадратического значения переменного напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты и периода электрических сигналов.
Применяются для контроля и измерения электрических параметров при проверке, настройке и эксплуатации радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также в составе информационно-измерительных через интерфейсы типа канал общего пользования (КОП) и типа “Стык С2”.
Описание
Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его преобразованием методом широтноимпульсной модуляции в цифровой код.
При измерении временных характеристик переменного напряжения (частота и период) входной сигнал преобразуется в последовательность прямоугольных импульсов с последующим подсчетом числа импульсов за единицу времени или числа импульсов эталонной частоты за период их следования.
Вольтметры имеют три модификации: В7-65/3, В7-65/4, В7-65/5. В вольтметре В7-65/4 реализован интерфейсный блок с байт-последовательным, бит-параллельпым способом обмена информацией через КОП. Вольтметр В7-65/5 обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа “Стык С2”. В вольтметре В7-65/3 блок сопряжения с внешними устройствами отсутствует.

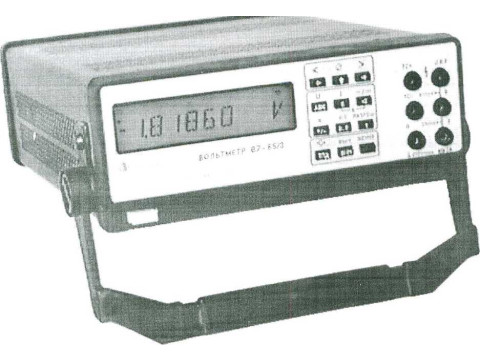

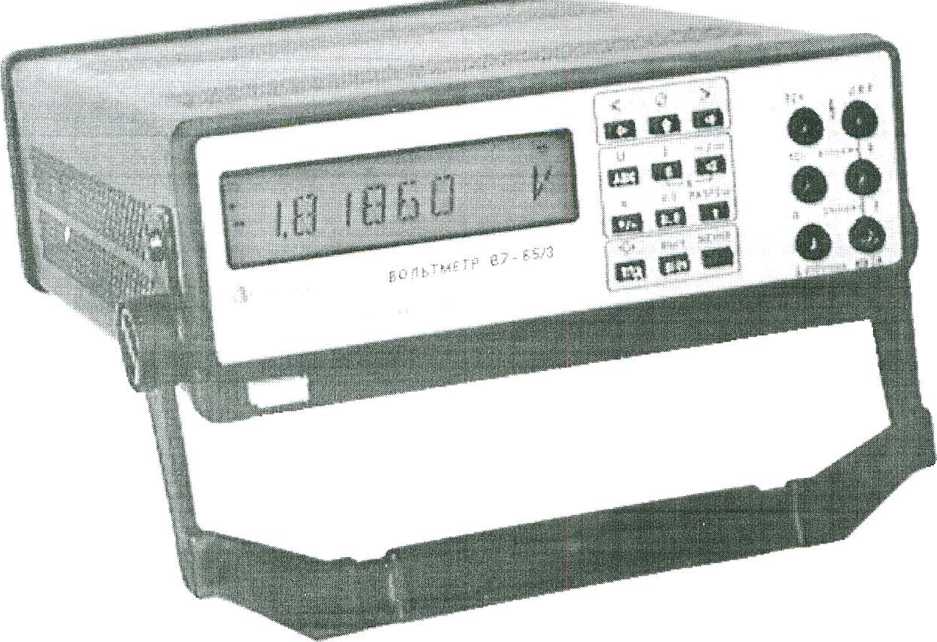

Рисунок 1 - Общий вид вольтметров
Место нанесения на вольтметрах оттиска поверительного клейма и доверительного клейма наклейки приведено в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение постоянного напряжения:
- диапазоны измерения
до 1000 В;
200 мВ; 2, 20, 200, 1000 В;
- пределы измерения
- пределы допускаемой основной относительной погрешности приведены в таблице 1.
Таблица 1
|
Предел измерения |
Пределы допускаемой основной погрешности | ||
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мсс |
при межповерочном интервале 24 мес | |
|
200 мВ |
±(0,02 % от U ± 10 мкВ) [±(0,02 % от U ± 30 мкВ)] |
±(0,03 % от U ± 10 мкВ) [±(0,03 % от U ± 30 мкВ)] |
±(0.05 % от U ± 10 мкВ) [±(0,05 % от U + 30 мкВ)] |
|
2 В |
±(0.02 % от U ± 50 мкВ) [±(0,02 % от U ± 200 мкВ)] |
±(0,03 % от U ± 50 мкВ) [±(0,03 % от U + 200 мкВ)] |
±(0,05 % от U + 50 мкВ) [±(0,05 % от U + 300 мкВ)] |
|
20 В |
±(0,02 % от U + 500 мкВ) l±(0,02 % от U ± 2 мВ)] |
±(0,03 % от U + 500 мкВ) [±(0,03 % от U ± 2 мВ)] |
±(0.05 % от U + 500 мкВ) [±(0,05 % от U ± 2 мВ)] |
|
200 В |
±(0,02 % от U + 5 мВ) [±(0,02 % от U + 30 мВ)] |
±(0,03 % от U ± 5 мВ) [±(0,03 % от U + 30 мВ)] |
±(0.05 % от U ± 5 мВ) [±(0,05 % от U ± 30 мВ)] |
|
1000 В |
±(0,03 % от U ± 50 мВ) [±(0,03 % от U + 300 мВ)] |
±(0,04 % от U ± 50 мВ) [±(0.04 % от U + 300 мВ)] |
±(0,06 % от и ± 50 мВ) [±(0,06 % от U ±300 мВ)] |
Примечание - В таблице 1 и далее:
- U (I. R, F, Т) -значение измеряемого напряжения, В (тока. А; сопротивления, Ом; частоты, Гц;
периода, мкс);
- пределы допускаемой основной погрешности приведены для формата индикации 5.5 десятичных | разрядов, в квадратных скобках для формата индикации 4,5 десятичных разрядов.
Измерение среднего квадратического значения переменного напряжения:
- диапазон измерения до 700 В;
- диапазон частот от 20 Гц до 100 кГц;
- пределы измерения 200 мВ; 2, 20, 200, 700 В;
- пределы допускаемой основной относительной
погрешности приведены в таблице 2.
Таблица 2
|
Межпове-верочный интервал |
Предел измерения |
Пределы допускаемой основной погрешности | ||||
|
в диапазоне частот | ||||||
|
от 20 до 40 Гц |
от 40 I 'ц до 10 кГц |
от 10 до 20 кГц |
от 20 до 50 кГц |
от 50 до 100 кГц | ||
|
12 мес |
200 мВ |
±(0,6 от U + ±200 мкВ) [±(0,6 от U+ +200 мкВ)] |
±(0,3 % от и ± ±200 мкВ) [±(0,3 % от U + ±200 мкВ)] |
±(0,6 % от U + +200 мкВ) [±(0,6 % от U+ +200 мкВ)] |
±(2,5 % от U + +300 мкВ) [±(2,5 % от U+ +300 мкВ)] |
±(4,0 % от U + +800 мкВ) [±(4.0 % от U+ ’ +800 мкВ)] |
|
2 В |
±(0,6 % от U + +2 мВ) [±(0.6 % от U+ + 2 мВ)] |
±(0,3 % от U ± ±2 мВ) [±(0,3 % от U± ±2 мВ)] |
±(0,6 % от U + +2 мВ) [±(0,6 % от U+ +2 мВ)] |
±(2,5 % от U + +3 мВ) [±(2.5 % от U+ +3 мВ)] |
±(4,0 % от U + +8 мВ) [±(4.0 % от U+ +8 мВ)] | |
|
20 В |
±(0,6 % от U + ±20 мВ) [±(0,6 % от U± ±20 мВ)] |
±(0,3 % от U + +20 мВ) [±(0,3 % от и + +20 мВ)] |
±(0,6 % от U + +20 мВ) [±(0,6 % от U+ +20 мВ)] |
±(2,5 % от U + +30 мВ) [±(2,5 % от U+ +30 мВ)] |
±(4,0 % от U + +80 мВ) [±(4,0 % от U+ +80 мВ)] | |
|
200 В |
±(0,6 % от U + ±200 мВ) [±(0,6 % от U+ ±200 мВ)] |
±(0,3 % от U + +200 мВ) [±(0,3 % от U+ +200 мВ)] |
±(0,6 % от U + +200 мВ) [±(0,6 % от U+ +200 мВ)] |
Нс нормируется |
Не нормируется | |
|
700 В |
±(0,6 % от U ± ±3 В) [±(0,6 % от U+ +3 В)] |
±(0,4 % от U + +3 В) [±(0,4 % от U+ +3 В)] |
Нс нормируется |
Не норм ируетея<“ ГгА |
Не 4/J 5+s. 5 ■кадрируется ! | |
р U3 9
"S
/дациту
Окончание таблицы 2
|
Межпове-верочный интервал |
Пре-дел измерения |
Пределы допускаемой основной погрешности | |||||
|
в диапазоне частот | |||||||
|
от 20 до 40 Гц |
от 40 Гц до 10 кГц |
от 10 до 20 кГц |
от 20 до 50 кГц |
от 50 до 100 кГц | |||
|
24 мес |
200 мВ |
±(0.08 от U + ±400 мкВ) [±(0,8 от U+ ±400 мкВ)] |
±(0,8 % от U + ±400 мкВ) [±(0,5 % от U + ±300 мкВ)] |
±(0,8 % от U + +300 мкВ) [±(0,8 % от U+ +300 мкВ)] |
±(3,0 % от U + +400 мкВ) [±(3,0 % от U+ +400 мкВ)] |
±(5,0 % от U + + 1 мВ) [±(5,0 % от U+ + 1 мВ)] | |
|
2 В |
±(0,8 % от U + +4 мВ) [±(0,8 % от U+ ± 4 мВ)] |
±(0,8 % от U + ±4 мВ) [±(0,5 % от U+ ±23 мВ)] |
±(0,8 % от U + +3 мВ) [±(0,8 % от U+ +3 мВ)] |
±(3,0 % от U + +4 мВ) [±(3.0 % от U+ +4 мВ)] |
±(5,0 % от U + ; + 10 мВ) [±(5,0 % от U+ + 10 мВ)] | ||
|
20 В |
±(0,8 % от U + ±40 мВ) [±(0,8 % от U+ ±40 мВ)] |
±(0,8 % от U + ±40 мВ) [±(0,5 % от U + ±30 мВ)] |
±(0,8 % от U + +30 мВ) [±(0,8 % от U+ +30 мВ)] |
±(3,0 % от U + +40 мВ) [±(3,0 % от U+ +40 мВ)] |
±(5,0 % от U + + 100 мВ) [±(5,0 % от U+ + 100 мВ)] | ||
|
200 В |
±(0,8 % от U ± ±400 мВ) [±(0,8 % от U+ ±400 мВ)] |
±(0,8 % от U + ±400 мВ) [±(0,5 % от U+ ±300 мВ)] |
±(0,8 % от U + +300 мВ) [±(0,6 % от U+ +300 мВ)] |
Не нормируется |
Нс нормируется | ||
|
700 В |
±(0,8 % от U ± ±5 В) [±(0,8 % от U+ +5 В)] |
±(0,6 % от U + ±4 В) [±(0,6 % от U+ +4 В)] |
Не нормируется |
Не нормируется |
Не нормируется | ||
|
Примечания 1 Пределы допускаемой основной погрешности нормируются для измеряемых напряжений U на частотах F: - U>0,005 U к, F от 20 Гц до 10 кГц; - U>0,01 Uk, F от 10 до 20 кГц; - U>0,025 Uk, 17 от 20 до 50 кГц; - U>0,05 Uk, F от 50 до 100 кГц, где Uk - конечное значение предела измерения. 2 Измерение напряжения на пределе 700 В нормируется для частот до 5 кГц. | |||||||
Измерение силы постоянного тока:
- диапазон измерения
до 2 А;
2 А;
- предел измерения
- пределы допускаемой основной относительной погрешности приведены в таблице 3.
Таблица 3
|
Предел измерения |
Пределы допускаемой основной погрешности | ||
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес |
при межповерочном интервале 24 мес | |
|
2 А |
±(0.07 % от 1+ 100 мкА) [±(0,07 % от I + 200 мкА)] |
±(0.12 % от 1+ 100 мкА) [±(0,12 % от I + 200 мкА)] |
±(0,2 % от I + 150 мкА) [±(0,2 % от I + 300 мкА)] |
Измерение среднего квадратического значения силы переменного тока:
- диапазон измерения
до 2 А;
от 20 Гц до 5 кГц;
2 А;
- диапазон частот
- предел измерения
- пределы допускаемой основной относительной погрешности приведены в таблице 4.
Таблица 4
|
Межпсверочный интервал |
Предел измерения |
11ределы допускаемой основной погрешности | |
|
в диапазоне частот | |||
|
от 20 до 40 Гц |
от 40 Гц до 5 кГц | ||
|
12 мес |
2 А |
±(0,6 % от I ± 3 мА) [±(0,6 от I ± 3 мА)] |
±(0,5 % от I ± 3 мА) [±(0,5 % от I ± 3 мА)] |
|
24 мес |
±(0,8 % от I + 4 мА) [±(0,8 от I ± 4 мА)] |
±(0,6 % от I ± 3 мА) [±(0,6 % от I ± 3 мА)] | |
, Примечание - Погрешность вольтметров нормируется при 1>0,005 1к, где 1к - конечное значение | предела измерения.
Измерение сопротивления постоянному току:
- диапазон измерения до 2 ГОм;
- пределы измерения 200 Ом; 2, 20, 200 кОм; 2 МОм, 20 МОм; 2 ГОм;
- пределы допускаемой основной относительной ■
погрешности приведены в таблице 5.
Таблица 5
|
Предел измерения |
Пределы допускаемой основной погрешности | ||
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес |
при межповерочном интервале 24 мес | |
|
200 Ом |
±(0,06 % от R ± 10 мОм) [±(0.06 от R ± 20 мОм)] |
±(0,12 % от R ± 15 мОм) [±(0,12 % от R± 30 мОм)] |
±(0,2 % от R ± 20 мОм) [±(0,2 % от R ± 40 мОм)] |
|
2 кОм |
±(0,06 % от R± 100 мОм) [±(0,06 % от R ± 200 мОм)] |
±(0,12 % от R+ 150 мОм) [±(0,12 % от R± 300 мОм)) |
±(0,2 % от R ± 200 мОм) [±(0,2 % от R ± 400 мОм)] |
|
20 кОм |
±(0.06 % от R ± 1 Ом) [±(0,06 % от R ± 2 Ом)] |
±(0,12 % от R± 1,5 Ом) [±(0,12 % от R ± 3 Ом)] |
±(0,2 % от R ± 2 Ом) [±(0,2 % от R ± 4 Ом)] |
|
200 кОм |
±(0,06 % от R± 10 Ом) [±(0.06 % от R ± 20 Ом)] |
±(0,12 % от R + 15 Ом) [±(0,12 % от R +30 Ом)] |
±(0,2 % от R ± 20 Ом) [±(0,2 % от R ± 40 Ом)] |
|
2 МОм |
±(0,06 % от R± 100 Ом) [±(0,06 от R ± 200 Ом)] |
±(0,12 % от R± 150 Ом) [±(0,12 % от R± 300 Ом)] |
±(0,2 % от R ± 200 Ом) [±(0,2 % от R ± 400 Ом)] |
|
20 МОм |
±(0,3 % от R ± 2 кОм) [±(0,3 % от R ± 4 кОм)] |
±(0.4 % от R ± 1,5 кОм) [±(0,4 % от R ± 4 кОм)] |
±(0,5 % от R ± 3 кОм) [±(0,5 % от R ± 6 кОм)] |
|
2 ГОм |
±(0,5 ± 0,0025-Rx) % | ||
|
Примечание - Rx - значение измеряемого сопротивления в мегаомах. | |||
Измерение частоты сигналов синусоидальной и импульсной формы:
- диапазон измерения
- предел измерения
- напряжение входного сигнала:
1) синусоидальной формы
2) импульсной формы
- пределы допускаемой основной относительной погрешности при межповерочном интервале:
1)12 мес
2) 24 мес
Измерение периода сигналов синусоидальной и импульсной формы:
- диапазон измерения
- предел измерения
- длительность импульсов, не менее
- скважность импульсов, не более
- напряжение входного сигнала
- пределы допускаемой основной относительной погрешности при межповерочном интервале:
1)12 мес
2) 24 мес
от 20 Гц до 1 МГц;
1 000 000 Гц;
от 0,5 до 30 В (20 Гц.,,1 МГц);
от 0,5 до 150 В (20 Гц... 100 кГц);
от 1 до 30 В (20 Гц...1 МГц);
от 1 до 150 В (20 Гц... 100 кГц);
±(0.02 % от F+ 3 Гц);
±(0.03 % от F+ 3 Гц).
от 100 мкс до 50 мс;
50 000 мкс;
10 мкс;
Ю;
от 1 до 30 В
±(0,03 % от Т± 3 мкс);
±(0,04 % от Т± 4 мкс).
Питание от сети переменного тока:
- напряжением
- частотой
Потребляемая мощность, не более:
- В7-65/3
- В7-65/4, В7-65/5
Наработка на отказ, не менее
Гамма-процентный ресурс, не менее
Габаритные размеры, не более
Масса, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление
(220±22) В;
(50±1) Гц.
12 В*А;
15 В*А.
15000 ч.
15000 ч.
268x100x310 мм.
2,7 кг.
от плюс 5 °C до плюс 40 °C;
до 80 % при плюс 25 °C;
от 84 до 106,7 кПа.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра нанесён на переднюю панель вольтметров способом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
•ол^ки Беларусь
Для документов,
Комплектность
Состав комплекта поставки вольтметров соответствует таблице 6. Таблица 6
|
Наименование, тип |
Обозначение |
Количество на исполнение РУВИ.411182.009 |
Примечание | ||
|
- |
-01 |
-02 | |||
|
Вольтметр универсальный В7-65/3 |
РУВИ.411182.008 |
1 |
- |
- | |
|
Вольтметр универсальный В7-65/4 |
РУВИ.411182.008-01 |
- |
1 |
- | |
|
Вольтметр универсальный В7-65/5 |
РУВИ.41 И 82.008-02 |
- |
- |
1 | |
|
Принадлежности: | |||||
|
- вилка |
УШЯИ.685173.001 |
1 |
1 |
1 | |
|
- втулка |
УШЯИ.715161.004 |
4 |
4 |
4 | |
|
- кабель |
УШЯИ.685611.099 |
2 |
2 |
2 |
«К-1» |
|
- кабель |
УШЯИ.685611.073 |
2 |
2 |
2 |
«К-4» |
|
- кабел! измерительный |
УШЯИ.685612.069 |
1 |
1 |
1 | |
|
- кабель КОП |
ЕЭ4.854.130-03 |
- |
1 |
- | |
|
- насадка |
УШЯИ.301539.001-01 |
1 |
1 |
1 |
Черная «001»* |
|
- насадка |
УШЯИ.301539.001-02 |
1 |
1 |
1 |
Красная «001» * |
|
- насадка |
УШЯИ.301539.011 |
1 |
1 |
1 |
Н1 |
|
- насадка |
УШЯИ.301539.004-03 |
2 |
2 |
2 |
Черная «004» * |
|
- насадка |
УШЯИ.301539.004-04 |
2 |
2 |
2 |
Красная «004» * |
|
- насадка |
УШЯИ.301539.002-01 |
6 |
6 |
6 |
Черная «002» * |
|
- насадка |
УШЯИ.301539.002-02 |
4 |
4 |
4 |
Красная «002» * |
|
- перемычка |
Тг7.755.147 |
3 |
3 |
3 | |
|
- шнур соединительный |
РУ ВИ.685631.040 |
1 |
1 |
1 | |
|
Запасные части: |
1 |
1 |
1 | ||
|
- вставка плавкая ВП1-1 0,5 А |
АГ0.481.303 ТУ |
6 |
6 |
6 | |
|
- вставка плавкая ВП1-1 1,0 А |
АГ0.481.303 ТУ |
- |
1 |
1 | |
|
- вставка плавкая ВП1 -1 2,0 А |
АГ0.481.303 ТУ |
2 |
2 |
2 | |
|
- вставка плавкая ВП2Б-1 В 0,5 А |
АГ0.481.304 ТУ |
2 |
2 |
2 | |
|
А250 В | |||||
|
Руководство по |
РУВИ.411182.020 РЭ |
1 |
1 |
1 | |
|
эксплуатации | |||||
|
Методика поверки |
МП-312-97 |
1 |
1 |
1 | |
|
Упаковка |
УШЯИ.305644.002-12 |
1 |
- | ||
|
Упаковка |
УШЯИ.305644.002-13 |
- |
1 |
- | |
|
Упаковка |
УШЯИ.305644.002-14 |
- |
- |
1 | |
|
Упаковка |
УШЯИ.305646.101 |
1 |
- |
- | |
|
Упаковка |
УШЯИ.305646.101-01 |
- |
1 |
- | |
|
Упаковка |
УШЯИ.305646.101-02 |
- |
- |
1 | |
Примечание - * - Обозначение условно.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний”.
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия".
'ГУ РБ 14559587.038-98“Вольтметры универсальные В7-65, В7-65/1, В7-65/2, В7-65/3. В7-65/4, В7-65/5. Технические условия".
МП-312-97 “ Вольтметры универсальные В7-65, В7-65/1, В7-65/2, В7-65/3. В7-65/4. В7-65/5. Методика поверки".
Заключение
Вольтметры универсальные В7-65, В7-65/1, В7-65/2, В7-65/3, В7-65/4, В7-65/5 соответствуют требованиям ГОСТ 26104-89, ГОСТ 22261-94 и ТУ РБ 14559587.038-98.
Межповерочный интервал - 12 месяцев.
11аучно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
Другие Вольтметры
