Шумомеры-анализаторы М-105

Назначение

Шумомеры-анализаторы предназначены для измерения уровня звука с частотными характеристиками А, С, Лин по ГОСТ 17187, уровня звукового давления в октавных и третьоктавных полосах и БПФ-спектров звукового давления.

Шумомеры-анализаторы могут использоваться для одновременного измерения общих и корректированных уровней звука и спектров звукового давления при работе транспортных средств, промышленного и бытового оборудования, при санитарно-гигиенической оценке шума, для научных исследований.

Описание

Для измерения шума в составе шумомеров-анализаторов М-105 используется микрофон, состоящий из капсюля микрофонного измерительного МР201 и предусилителя. Измерительный капсюль преобразует при акустических измерениях звуковое давление в электрический сигнал, который подается на вход предусилителя, преобразуется в цифровую форму и далее передается по кабелю на основной блок шумомеров-анализаторов.

Предусилитель состоит из модуля аналого-цифрового преобразования в малогабаритном пластмассовом корпусе и соединенного с ним металлической штангой входной согласующей схемы в металлическом цилиндрическом корпусе, имеющем диаметр микрофонного капсюля 1/2”. Микрофонный капсюль подключается к предусилителю посредством резьбового соединения.

Основной блок шумомеров-анализаторов состоит из модуля клавиатуры, модуля управления и модуля цифровой обработки сигналов (ЦОС). Модуль ЦОС принимает и обрабатывает поступающие от аналого-цифрового преобразователя измерительные данные. Модуль управления принимает обработанные данные от модуля ЦОС, выводит^нформацию на жидкокристаллический индикатор, обрабатывает команды с клав[^уфы прибора. осуществляет связь прибора с компьютером через последовательные интэдрфей^ RS/252 и USB.                                                                                                                                              II |Государс.'М;1:>,ый реестр] I]

11 I средств измерении / II \\ \ респуосски Беларусь / I V. \Для документов/ //

Установка всех режимов работы шумомеров-анализаторов, запуск на измерение, отображение и сохранение результатов измерений выполняется с помощью программного обеспечения.

Конструктивно основной блок шумомеров-анализаторов реализован в пластмассовом корпусе, на лицевой панели которого расположены клавиши управления и жидкокристаллический индикатор. На верхней панели находится разъем для подключения кабеля цифрового микрофона. Цифровой микрофон может крепиться к основному блоку с помощью крепления на его левой стороне, либо устанавливаться на штативе. На нижней панели расположен разъём питания, разъем интерфейса RS-232, разъем интерфейса USB, крышка батарейного отсека и индикатор зарядки батареи.

Питание шумомеров-анализаторов осуществляется от встроенной аккумуляторной батареи напряжением 3,6 В или от источника переменного тока напряжением 230 В частотой 50 Гц через сетевой адаптер. Зарядное устройство встроено в прибор.

Внешний вид шумомеров-анализаторов приведен на рисунке 1.

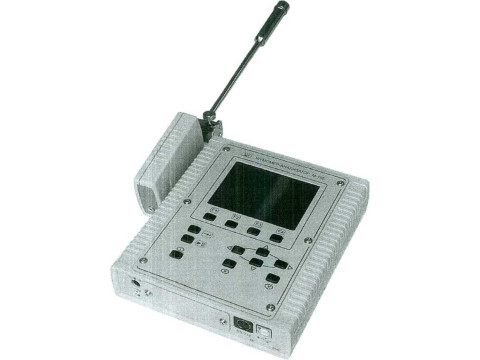

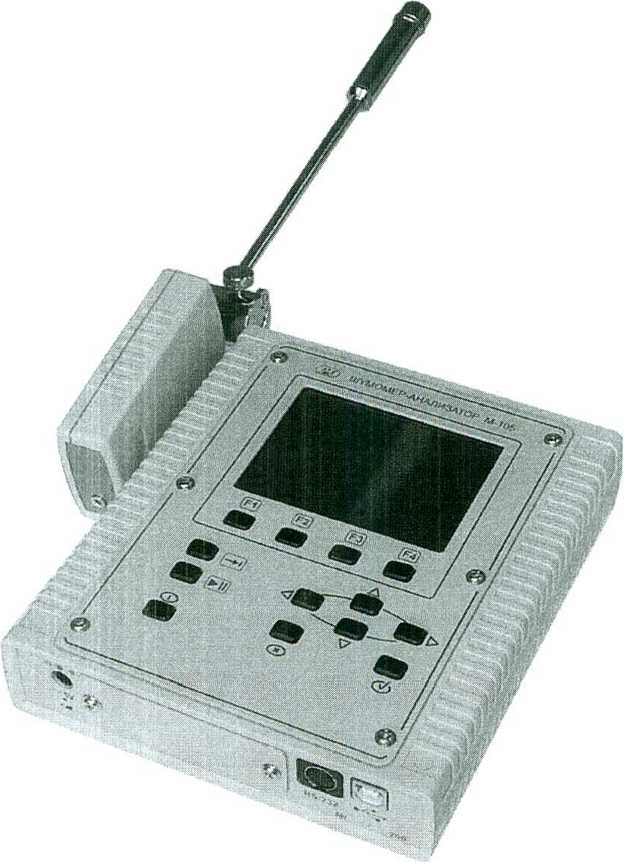

Рисунок 1 - Шумомер-анализатор М-105

Схема пломбирования шумомеров-анализаторов от несанкционированного доступа с указанием мест для нанесения клейма-наклейки и оттиска клейма поверителя приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Краткие технические характеристики шумомеров-анализаторов:

- класс точности по ГОСТ 17187 и МЭК 61672-1 (в части требований

к измерению эквивалентных уровней)

- класс точности по ГОСТ 17168

- класс точности по МЭК 61260 по основанию 10

- пределы абсолютной погрешности измерения уровня звука

в опорных условиях (F=lООО Гц, L=94 дБ):                             ±0,7 дБ;

- диапазон измеряемых уровней с микрофоном чувствительностью 50 мВ/Па:

частотная характеристика А                                         от 23 до 140 дБ;

частотная характеристика С                                          от 27 до 140 дБ;

частотная характеристика Лин                                       от 31 до 140 дБ;

- временные характеристики:

F, S, 1, Пик, Leq;

0,01 или 0,1 дБ;

(по ГОСТ 17187)

(по МЭК 60804) разрешающая способность

- октавные фильтры со средними геометрическими частотами от 31,5 Гц до 8 кГц;

- третьоктавные фильтры со средними геометрическими частотами от 25 Гц до 16 кГц;

- экспоненциальное усреднение с постоянной времени от 30 мс до 10 мин;

- линейное усреднение со временем усреднения от 30 мс до 24 ч;

напряжение питания (через сетевой адаптер)

от 100 до 253 В; 5 часов;

20 ВА; 210x175x45 мм; 24x390x51 мм; 0,85 кг;

от 0 до 50 °C.

время непрерывной работы от аккумуляторов, не менее потребляемая мощность, не более

габаритные размеры основного блока, не более

габаритные размеры предусилителя, не более масса основного блока прибора, не более диапазон рабочих температур

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на лицевую панель методом шелкографии, на титульный лист «Руководства по эксплуатации» - типографским методом.

Комплектность

Комплектность соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100235722.165-2007 «Шумомер-анализатор М-105. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 17187-81 «Шумомеры. Общие технические требования и методы испытаний».

ГОСТ 17168-82 «Фильтры электронные. Октавные и третьоктавные. Общие технические требования и методы испытаний».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

МРБ МП /692-2007 «Шумомер-анализатор М-105. Методика поверки».

Заключение

Шумомеры-анализаторы соответствуют требованиям ТУ BY 100235722.165-2007, ГОСТ 22261-94, ГОСТ 12.2.091-2002, ГОСТ 17187-81, ГОСТ 17168-82,.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
