Шумомеры интегрирующие усредняющие ОКТАВА-121

Назначение

Шумомеры интегрирующие усредняющие ОКТАВА-121 (далее - шумомеры) предназначены для измерений среднеквадратичных, эквивалентных и пиковых уровней звука.

Описание

Шумомеры представляют собой переносные измерительные приборы, состоящие из измерительно-индикаторного блока(ИИБ), конденсаторного микрофона. В корпусе прибора расположена электронная плата, ЖК-дисплей и предусилитель. В нижней части корпуса шумомера расположен разъемы mini-USB и порт цифровой телеметрии DOUT.

Принцип работы шумомеров основан на преобразовании звукового давления в сигнал электрического напряжения с помощью конденсаторного микрофона и на последующем измерении уровней этого электрического сигнала путем аналого-цифрового преобразования и обработки специализированным микропроцессором. Результаты измерений и информация о состоянии шумомера отображаются на ЖК- дисплее.

Шумомеры состоят из ИИБ ОКТАВА-121 с предусилителем и конденсаторного микрофонного капсюля (может комплектоваться ВМК-205, МК-265, МК-233, М-201, МР201).

Шумомеры имеют режим измерения «Звук». ИИБ подключается к персональному компьютеру через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерений могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения, поставляемого с прибором.

Питание шумомеров осуществляется от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания АА.

Внешний вид шумомера, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 1.

Программное обеспечение

Для управления режимами работы шумомеров и обработки измерительных сигналов применяется встроенное программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответ

ствует уровню «С» по МИ 3286-2010.

ГЕНЕРАЛЬНЫЙ ДИРЕКТОР

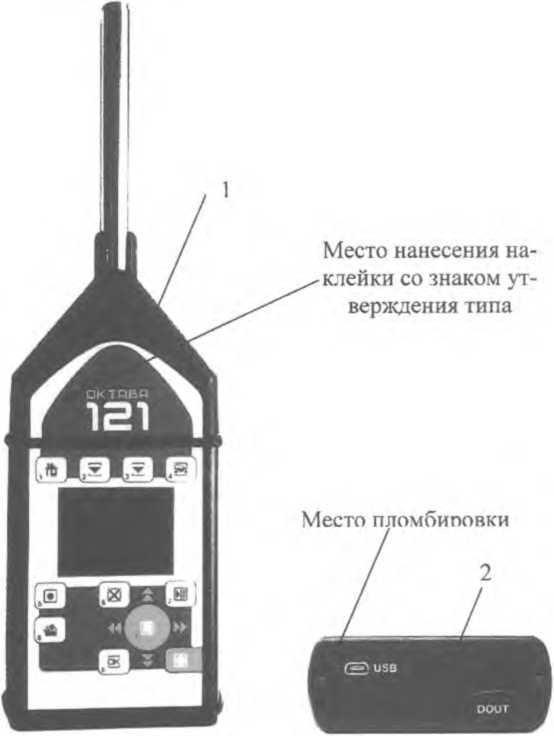

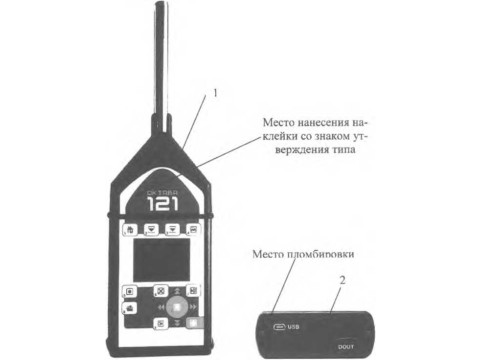

1 — Лицевая панель шумомера; 2 - шумомер - вид снизу; 3 - микрофонный капсюль

Рисунок 1

Технические характеристики

Шумомер интегрирующий усредняющий ОКТАВА-121 соответствует классу 1 по ГОСТ Р 53188.1-2008.

Диапазон измерений уровней звука для характеристики "А", дБ...............................от 28 до

Диапазон измерений уровней звука для характеристики "С", дБ...............................от 29 до

Диапазон измерений уровней звука для характеристики "Z", дБ................................от 34 до

Частотные характеристики                                                   A, AU, С, Z.

Временные характеристики.............................................................................................S, F, Пик. Leq.

Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ. не более:

* при чувствительности микрофона 50 мВ/Па

Средняя наработка на отказ,ч, не менее.......................................................................................10000.

Срок службы, лет

Источник питания (четыре аккумуляторов типа АА)

напряжение питания, В

потребляемый ток, мА

Масса с аккумуляторами, кг, не более

Габаритные размеры (длинахщиринахвысота). мм, не более.........................................290x85x35.

Рабочие условия эксплуатации:

температура окружающего воздуха, °C .............................................от минус 10 до плюс 40.

относительная влажность воздуха (при температуре 40 °C), %, не более............................90.

атмосферное давление, кПа......................................................................................от 86 до 108.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

* в зависимости от комплектации

Поверка

осуществляется по документу «Инструкция. Шумомеры интегрирующие усредняющие ОКТАВА-121. Методика поверки» ПКДУ411000.007 МП, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.

Основные средства поверки:

- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Рег.№ 45344-10), пределы допускаемой погрешности установки выходного напряжения ± 0,1 дБ;

- калибратор акустический 4231 (Per № 15388-96), пределы допускаемой погрешности установки уровня звукового давления ± 0,3 дБ.

Сведения о методах измерений

Шумомеры интегрирующие усредняющие ОКТАВА-121. Руководство по эксплуатации ПКДУ.411000.007 РЭ.

Нормативные документы

ГОСТ Р 53188.1-2008 «Шумомеры. Часть 1. Технические требования»;

ГОСТ 8.038-94 «ГСП. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»;

МЭК 61672-1 «Электроакустика. Измерители уровня звука. Часть 1;

Шумомеры интегрирующие усредняющие ОКТАВА-121. Технические условия. ПКДУ.4Н000.007ТУ.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды, мероприятий государственного контроля, выполнении работ по обеспечению безопасных условий и охраны труда.
