Шумомеры-анализаторы спектра портативные ОКТАВА-111
| Номер в ГРСИ РФ: | РБ 03 12 6613 18 |
|---|---|
| Раздел: | Средства измерений акустических величин [12] |
| Категория: | Шумомеры |
| Производитель / заявитель: | ООО "ПКФ Цифровые приборы", г. Москва |
|
Описание типа РБ 03 12 6613 18 [2018-08-13]
rb-03-12-6613-18_2018-08-13.pdf
|
Скачать |
Шумомеры-анализаторы спектра портативные ОКТАВА-111 (далее - приборы) предназначены для измерений уровня звукового давления, а также анализа спектров сигналов в слышимом диапазоне частот.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 12 6613 18 |
| Наименование | Шумомеры-анализаторы спектра портативные ОКТАВА-111 |
| Год регистрации | 2018 |
| Номер сертификата | 11808 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | ООО "ПКФ Цифровые приборы", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПКФ Цифровые приборы"
Адрес: 129281, г. Москва, ул. Енисейская, 24, кв.150
Контакты: (495) 225-55-01, info@octava.info
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 340-0711-17 МП (2017 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "ПКФ Цифровые приборы" (аттестат аккредитации - №РОСС RU.0001.310436, шифр поверительного клейма - ГУЦ)(НТК №08-18). |
Поверители
Скачать
|
Описание типа РБ 03 12 6613 18 [2018-08-13]
rb-03-12-6613-18_2018-08-13.pdf
|
Скачать |
Описание типа
Назначение
Шумомеры-анализаторы спектра портативные ОКТАВА-111 (далее - приборы) предназначены для измерений уровня звукового давления, а также анализа спектров сигналов в слышимом диапазоне частот.
Описание
Принцип действия прибора в режиме шумомера основан на преобразовании звукового давления в сигнал электрического напряжения с помощью конденсаторного микрофона и на последующем измерении уровня этого электрического сигнала с помощью аналого-цифрового преобразования и обработки в специализированном микропроцессоре. Результаты измерений и информация о состоянии прибора отображаются на ЖК-дисплее.
Принцип действия прибора в режиме анализатора спектра основан на частотном анализе электрических сигналов, поступающих на вход с помощью аналого-цифрового преобразования и обработки цифровых выборок исходных сигналов в специализированном микропроцессоре. Измерительно-индикаторный блок (ИИБ) прибора осуществляет прием аналоговых сигналов от первичных измерительных преобразователей (ПИП), усиление, нормализацию и измерение сигналов, а также обеспечивает питание адаптеров и предусилителей ПИП.
Конструктивно прибор состоит из ИИБ, конденсаторного микрофонного капсюля, предусилителя и поставляемых по дополнительному' заказу дополнительных принадлежностей: акустического калибратора, удлинительного кабеля, штатива, ветрозащиты, зарядного устройства аккумуляторов, защитных чехлов, сумки.
В режиме анализатора спектра прибор обеспечивает подключение ПИП звукового давления, ускорения, скорости, напряженности поля, электрического напряжения.
ИИБ имеет энергонезависимую память для записи служебной информации и результатов измерений и подключается к персональному компьютеру через USB-порт. Результаты измерений из памяти ИИБ могут быть представлены на внешний компьютер в удобном для изучения виде с помощью программного обеспечения Signal-*-, ReportXL.
Электрическое питание прибора осуществляется от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.
Общий вид приборов с указанием места пломбировки (МП) от несанкционированного доступа и мест размещения знака утверждения типа (ЗТ) приведен на рисунке 1.

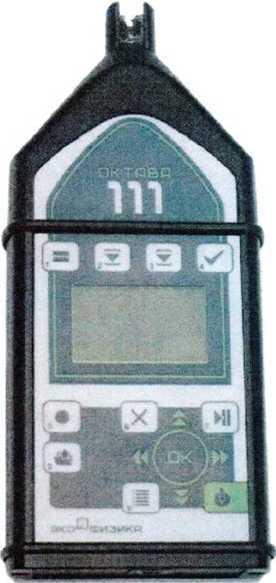

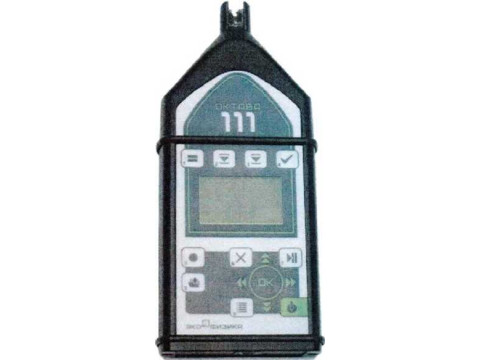

а) Лицевая панель ИИБ

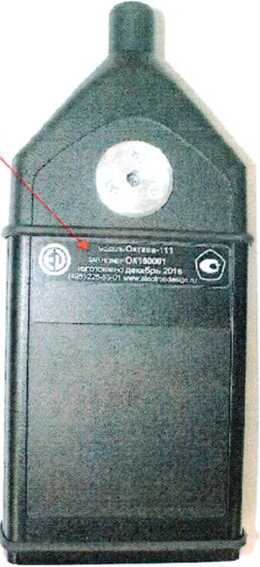

б) Задняя панель ИИБ

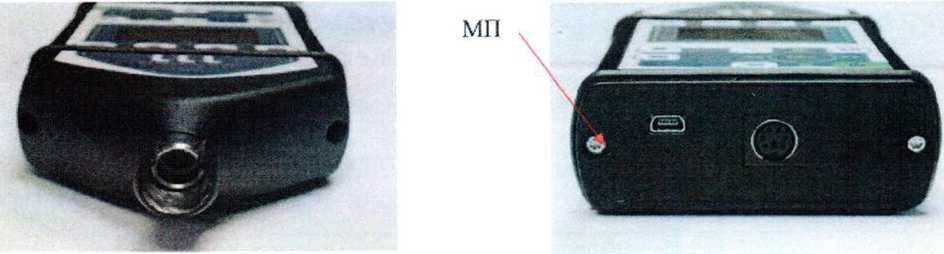

в) ИИБ, вид сверху г) Торцевая панель ИИБ, вид снизу
Рисунок 1 - Общий вид ИИБ прибора
Программное обеспечение
Программное обеспечение (ПО), установленное на встроенный сигнальный процессор, по структуре является целостным и выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данныеГЮ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OKTAVA-111 FWOK111 |
|
Номер версии (идентификационный номер) ПО |
1.02.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
D087168A==5^ |
|
Алгоритм вычисления идентификатора ПО |
z-j-vA |
Уровень защиты ПО от преднамеренных и от непреднамеренных изменен уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характ еристики
Приборы в режиме шумомера соответствуют классу 1 ГОСТ 17187-2010 (МЭК 61672-1), октавные и третьоктавные фильтры в режиме анализатора спектра соответствуют классу 1 по ГОСТ Р 8.714-2010 (МЭК 61260-1995).
Таблица 2 - Метрологические характеристики
|
11аименование характеристики |
Значение характеристики |
|
Частотные характеристики |
А. С. Z, AU |
|
Диапазон измерений корректированных по частотным характеристикам уровней звукового давления. дБ: -А - С - Z - ли |
от 19 до 150* от 21 до 150* от 24 до 150* от 18 до 150* |
|
Временные характеристики |
S. F. 1. Пик. Leq |
|
Пределы допускаемой абсолютной погрешности измерений уровня звукового давления. дБ |
±0.5 |
|
Диапазон частот цифровых октавных фильтров. Гц |
от 31.5 до 16000 |
|
Диапазон частот цифровых третьоктавных фильтров. Гц |
от 25 до 20000 |
|
Линейный рабочий диапазон (при погрешности линейности уровня ±0.4 дБ). дБ: - октавных фильтров от 31.5 Гц до 8 кГц - октавного фильтра 16 кГц - третьоктавных фильтров от 25 Гц до 8 кГц - третьоктавных фильтров от 10 кГц до 20 кГц___ _____________ |
122 117 126 120 |
*В комплекте с микрофонами чувствительностью 50 мВ/Ila и 14 мВ/Па
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания постоянного тока (четыре аккумулятора типоразмера АА). В |
5 |
|
Сила потребляемого тока. мА |
400 |
|
Масса прибора с аккумуляторами, кг. не более |
0.55 |
|
Габаритные размеры (длина><ширинахвысота). мм. не более - с микрофоном - без микрофона |
305x85x35 190x85x35 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха. °C - относительная влажность окружающего воздуха. %, нс более - атмосферное давление, кПа |
от -10 до +50 от 25 до 90 от 85 до 108 |
Знак утверждения т ипа
наносится на заднюю панель прибора в виде наклейки и на титульный лист руководства но эксплуатации ПКДУ.411000.010РЭ типографским способом.
Комплектность
Комплект поставки прибора приведен в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
1 Шумомер-анализатор спектра портативный 1.1 Измерительно-индикаторный блок 1.2 Предусилитель микрофонный 1.3 Микрофонный капсюль |
ОКТАВА-111 ОКТАВА-111 Р200. Р110 ВМК-205. МК-265. МК-233, М-201. МР201 |
1 1 1* 1* |
|
2 Комплект элементов питания |
A A (LR6) |
2 |
|
3 Внешнее зарядное ус тройство |
- |
1 |
|
4 Калибратор акустический |
ЛК-1000 |
11 |
|
5 Кабель микрофонный удлинительный |
EXC00XR |
11 |
|
6 Ветрозащита |
W-X |
11 |
|
7 Адаптер для подключения преобразователей со встроенной электроникой 1CP/IEPE |
110Л-1ЕРЕ |
11 |
|
8 Адаптер прямого входа |
OCTHO-DIR |
1 1 1 i |
|
9 Кабель интерфейсный |
КИ-110-USB |
1 ♦* |
|
10 Программное обеспечение для оформления протоколов |
Signal-»/ ReportXL |
1 * * |
|
11 Сумка наплечная или жесткий кейс |
- |
I *♦ |
|
12 Методика поверки |
340-0711-17 МП |
1 |
|
13 Руководство по эксплуатации |
ПКДУ.411000.01 ОРЗ |
1 |
|
14 11аспорт |
ПКДУ.411000.010ПС |
1 |
* Поставляется только один ил указанных капсюлей/предусилителей
рений
