Вольтметры универсальные электрометрические В7-57/1

Назначение

Вольтметры универсальные электрометрические В7-57/1 (далее - электрометры) предназначены для измерения постоянного напряжения, постоянного тока от, заряда обеих полярностей, сопротивления постоянному току.

Электрометры могут применяться для измерения:

- токов ионизационных камер, в масспектрометрах. хроматографах;

- токов полупроводниковых структур и технологических параметров в микроэлектронике:

- напряжений от высокоомных и емкостных источников:

- зарядов различных объектов;

- сопротивлений диэлектрических материалов, изоляции кабелей, также как обычный мультиметр.

Описание

Принцип работы электрометров основан на преобразовании поступающих на их вход сигналов (ток, напряжение, заряд, сопро тивление) в постоянное или медленно меняющееся напряжение и измерении его уровня или скорости изменения аналого-цифровым методом.

На жидкокристаллическом индикаторе, состоящем из двух полей, отображаются результаты измерения в цифровой форме и информационные сообщения в виде слов, позволяющих оператору получить дополнительную информацию.

Электрометры имеют аналоговый выход.

Электрометры могут работать в составе информационно-измерительных систем через канал

общего пользования (КОП).

Общий вид электрометров приведен на рисунке 1.

Место нанесения па электрометрах оп иска поверительного клейма и по наклейки приведено в приложении А.

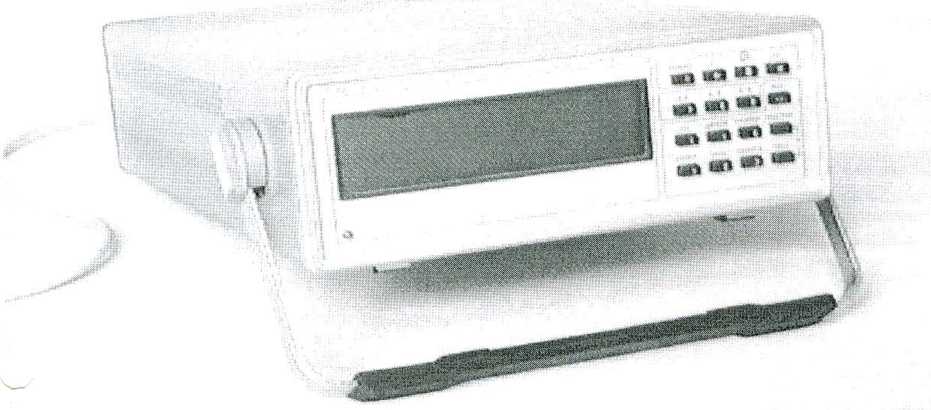

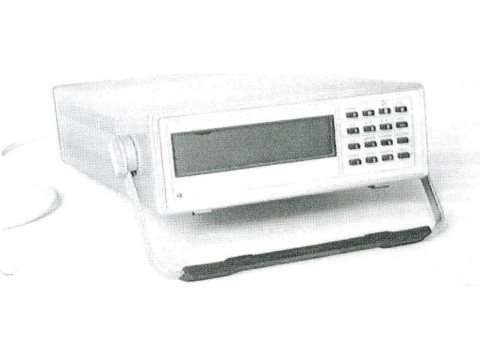

Рисунок 1 - Общий вид электрометров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измерение постоянного напряжения:

- диапазон измерения

- поддиапазоны измерения

- пределы допускаемой основной относительной погрешности измерения

Измерение постоянного тока:

- диапазон измерения

- поддиапазоны измерения

от 2» 10'4 до 200 В;

1, 10. 100 В:

±[0,05 + 0,1 (Uk/Ux - 1)]%.

от 2-Ю'15 до 1-Ю’2 А; 1-Ю'12, 1-Ю’", 1-Ю'10, 1-Ю'9, 1-Ю"8, 1>10'7, 1-Ю'6, 1-Ю'5, 1’10'4, 1-Ю’3, 1-Ю'2 А;

- пределы допускаемой основной относительной погрешности измерения на поддиапазонах:

1) 1-Ю'12 А

2) 1-Ю'11 А

3) 1-Ю’10, 1-Ю'9 А

4) 1-Ю’8, 1-Ю'7 А

5) 1«10'6, 1Ч0’5, 1-Ю'4, 1*10'3, 1И0’2 А

±[4 ± 0,1(1к/1х - 1)]%;

±[2,5 ± 0,1(1к/1х - 1)] %;

±[1,5 ± 0,1(1к/1х - 1)]%;

±[0,25 ± 0,1(1к/1х - 1)]%;

Измерение заряда:

- диапазон измерения

- поддиапазоны измерения

2*10'14 до МО'1 Кл; МО'", 1-Ю'10, 1-Ю'9, 1-Ю'8, 1-Ю'7, МО'6. МО'5, МО'4, МО'3, МО'2, МО'1 Кл;

- пределы допускаемой основной относительной погрешности измерения на поддиапазонах:

1) 1-Ю'", М0'|0Кл

2) МО'9, МО'8.М()'7, МО'6, 1-Ю'5 Кл

3) МО'4, МО'5,МО'2, МО'1 Кл

Измерение сопротивления:

- диапазон измерения

- поддиапазоны измерения

- пределы допускаемой основной относительной погрешности измерения на поддиапазонах:

1) МО3 Ом

2) МО4, МО5, МО6, МО7 Ом

3) МО8 Ом

4) МО9 Ом

- пределы допускаемой основной относительной

погрешности измерения в зависимости от измерительного напряжения и поддиапазона измерения приведены в таблице 1.

±[0,5 + O,1(Qk/Qx - 1)|%;

±[0,25 ± 0,2(Qk/Qx - 1)|%;

±[0.5 + 0,2(Qk/Qx - 1)|%.

от 2 до 1 • 101 ? Ом;

1-103, 1-Ю4, 1-Ю5, 1-Ю6, 1 • 107, 1 -108. П109 Ом;

±[0,25 + 0.1 (Rk/Rx - 1)]%;

±[0,15+ 0,1 (Rk/Rx- 1)]%; ±[0,5 + 0,25(Rk/Rx - 1)]%; ±[1 + 0.25(Rk/Rx - 1)]%;

Таблица 1

Параметры аналогового выхода:

- максимальное напряжение U

- абсолютная погрешность воспроизведения

10 В;

±(0,005U + 10) мВ.

Примечания

1 Uk, Ik, Qk. Rk- конечное значение установленного поддиапазона измерения напряжения, В; тока, А; заряда, Кл; сопротивления, Ом.

2 Ux, lx, Rx - значение измеряемой величины напряжения. В; тока. А; заряда, Кл; сопротивления. Ом.

Питание от сети переменного тока:

(220 ±22) В;

(50 ±0.5) Гц;

(110 ± 11) В;

(50 ± 0.5) Гц.

30 В*А.

15 лет.

15 000 ч.

3 ч.

100x264x350 мм.

3.8 кг;

6.7 кг.

от плюс 5 °C до плюс 40 °C;

до 80 % при плюс 25 °C: от 84 до 106,7 кПа.

- напряжением

- частотой

- напряжением

- частотой

Потребляема мощность, не более

Срок службы, не менее

Наработка на отказ, не менее

Время восстановления рабочего состояния, не более Габаритные размеры без выносного блока, не более Масса, не более:

- без выносного блока

- с выносным блоком

Рабочие условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра нанесён на переднюю панель электрометров методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки электрометров соответствует таблице 2.

Таблица 2

Окончание таблицы 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 '‘Средства измерений электрических и магнитных величин. Общие технические условия1’.

УШЯИ.411182.006 ГУ “Вольтметр универсальный электрометрический В7-57/1. Технические условия”.

Лист 5 из 7

Заключение

Вольтметры универсальные электрометрические 137-57/1 соответствуют требованиям ГОСТ 22261-94 и УШЯИ.411182.006 ТУ.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии»,

220053, Республика Беларусь, г. Минск. Старовиленский тракт, 93, телефон 234-98-13.

Аттестат аккредитации № BY/ 112.02.1.0.0025.
