Генераторы стереосигналов измерительные SSC-1
| Номер в ГРСИ РФ: | РБ 03 16 3207 07 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Генераторы стереосигналов измерительные SSC-1 (далее - генераторы) предназначены для использования в качестве калибратора или модулятора комплексного стереофонического сигнала (КСС) по системе с пилот-тоном (ПТ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3207 07 |
| Наименование | Генераторы стереосигналов измерительные SSC-1 |
| Год регистрации | 2007 |
| Номер сертификата | 4397 |
| Дата регистрации | 2007-02-22 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1721-2007 |
Поверители
Скачать
|
Описание типа РБ 03 16 3207 07 [2009-05-29]
rb-03-16-3207-07_2009-05-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3207 07 [2007-01-01]
rb-03-16-3207-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Генераторы стереосигналов измерительные SSC-1 (далее - генераторы) предназначены для использования в качестве калибратора или модулятора комплексного стереофонического сигнала (КСС) по системе с пилот-тоном (ПТ).
Генераторы применяется для производства, ремонта и технического обслуживания радиоприемной аппаратуры со сквозным стререофоническим трактом, измерителей параметров стереосигналов, для формирования высококачественного сигнала КСС по системе с ПТ и решения измерительных и вещательных задач, для поверки измерителей параметров стереосигналов КСС по системе ПТ.
Описание
Генератор состоит из двух функциональных частей:
- тракт формирования КСС - блок формирователя КСС;
-тракт формирования модулирующего напряжения, состоящий из блока генератора НЧ и блока коммутации и индикации.
Принцип работы блока формирователя КСС основан на модифицированном ключевом методе, обеспечивающем высококачественное формирование КСС, временную и температурную стабильность параметров, низкое содержание высших гармоник в спектре формируемого сигнала.
В формирователе КСС также вырабатывается сигнал пилот-тона и осуществляются предискажения модулирующих сигналов каналов А и В.
В качестве модулирующего сигнала используется сигнал от внутреннего или от внешнего источника.
Принцип формирования НЧ сигнала, реализованный в блоке генератора НЧ, основан на использовании частотно-зависимых фазовращателей, переключение частотно-избирательных цепей которых обеспечивает генерацию НЧ сигнала с заданными параметрами на фиксиро частотах.
Блок коммутации и индикации обеспечивает переключение входных цепей г определяющее режим работы последнего (переключатель "РЕЖИМ"), а также измерение и индикацию при помощи стрелочного прибора уровней входных сигналов каналов А, В. выходного сигнала генератора, а также уровня пилот-тона.
Блок питания обеспечивает формирование стабилизированных напряжений ±12 В для питания цепей генератора.
Места нанесения знака поверки (клейма-наклейки), оттиска знака поверки и клейма изготовителя приведены в приложении А к описанию типа.

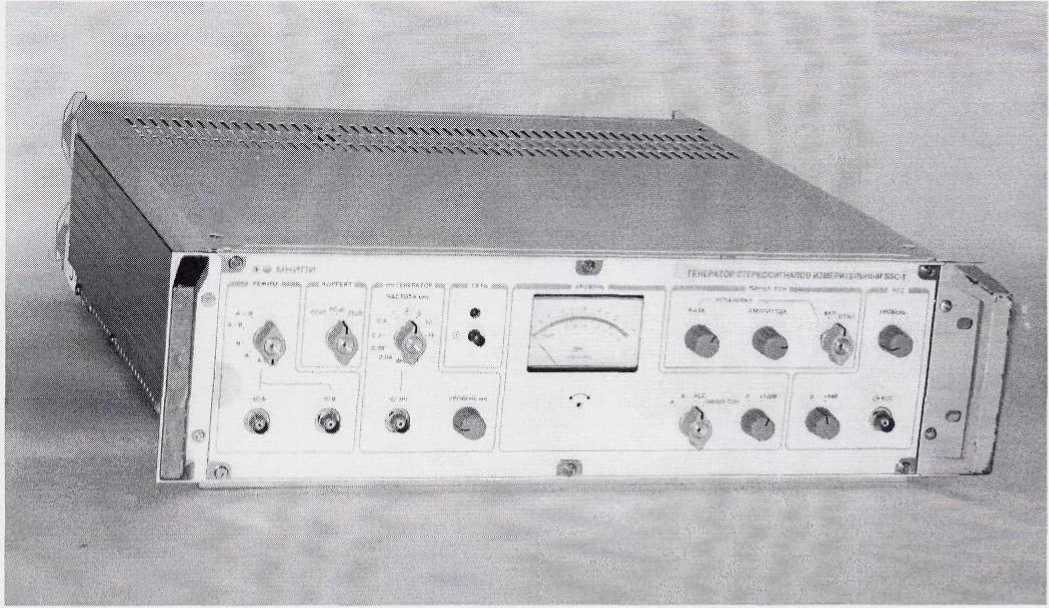

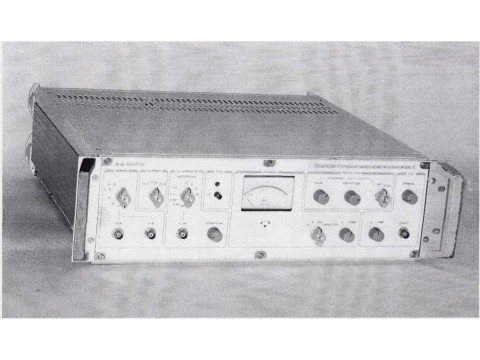

Внешний вид генератора представлен на рисунке 1.
Рисунок 1 - Внешний вид генератора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики и единицы измерения |
Значение |
|
Частота пилот-тона, Гц |
19000 ±1 |
|
Номинальный уровень сигнала КСС, дБм |
плюс 6 |
|
Номинальный уровень пилот-тона. дБм |
минус 9.5 ± 0,2 |
|
Поднесущая частота, кГц |
38 |
|
Фазовый сдвиг между пилот-тоном и поднесущей часто- |
0 ± 0,3 |
|
Диапазон регулировки: | |
|
- амплитуды пилот-тона. дБ. не менее |
±4 |
|
- фазового сдвига между пилот-тоном и поднесущей частотой, °, не менее |
±5 |
|
Диапазон плавной регулировки: | |
|
- уровня сигнала КСС, дБ, не менее |
20 |
|
- уровня модулирующего сигнала НЧ, дБ, не менее |
20 |
Продолжение таблицы 1
|
Наименование характеристики и единицы измерения |
Значение |
|
Величина ступенчатой регулировки сигнала КСС, дБ |
6 ±0,5 |
|
Переходные затухания: | |
|
а) между каналами А и В: | |
|
- в диапазоне частот от 200 Гц до 5 кГц, дБ, не менее |
60 |
|
- в диапазоне частот от 30 Гц до 15 кГц. дБ, не менее |
58 |
|
б) между сигналами М и S. дБ. не менее |
46 |
|
Коэффициент нелинейных искажений в диапазоне частот от 30 Гц до 15 кГц, %, не более |
0,1 |
|
Отношение сигнал/шум, дБ. не менее |
80 |
|
Величина подавления поднесущей частоты 38 кГц в сигнале КСС, дБ, не менее |
45 |
|
Неравномерность АЧХ в диапазоне частот от 30 Гц до 15 кГц, дБ. не более |
0,3 |
|
Выходное сопротивление (выход КСС), Ом |
20 ± 4 |
|
Входное сопротивление: | |
|
- входов А и В, кОм |
30 ± 3 |
|
- вход НЧ. кОм. не менее |
5 |
|
Величина подавления надтональных частот в диапазоне частот от 19 до 60 кГц на входах А и В, дБ. не менее |
50 |
|
Коэффициент передачи со входов А и В по модулирующему напряжению в в диапазоне частот от 30 Гц до 15 кГц, дБ |
0 ± 0,3 |
|
Фиксированные частоты внутренней модуляции, кГц |
0,04; 0,08; 0,2; 0,4; 1;2;5; 10; 15 |
|
Допускаемое отклонение фиксированных частот внутренней модуляции. Гц |
± 1; ±2; ±5; ±10; ±25; ±50; ±125; ±250; ±375 |
|
Постоянные времени цепи предискажений, мкс |
50 ± 1; 75 ± 1,5 |
|
Диапазон индикации: | |
|
- сигналов А. В. КСС. дБм |
от минус 20 до плюс 18 |
|
- пилот-тона, дБм |
от минус 17 до минус 7,5 |
|
Пределы допускаемой погрешности индикатора уровня: | |
|
- сигналов А, В. КСС, дБ |
от ±0,2 до ±5 |
|
- пилот-тона, дБ |
от ±0,2 до ±1 |
|
Питание от сети переменного тока: | |
|
- напряжение. В; |
230 ±23 |
|
- частота, Гц |
50 ± 0,5 |
|
Потребляемая мощность, В А. не более |
25 |
|
Диапазон температур рабочих условий применения. 0 С |
от плюс 5 до плюс 40 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP20 |
|
Габаритные размеры, мм. не более |
450x440x150 |
|
Масса, кг, не более |
12 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель генератора методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
Комплект поставки в соответствии с таблицей 2.
Таблица 2
|
Обозначение |
Наименование, тип |
Количество |
|
УШЯИ.464974.002 |
Генераторы стереосигналов измерительные SSC-1 |
1 |
|
УШЯИ.687281.062-01 |
Нагрузка 20 Ом |
1 |
|
SCZ-1 |
Шнур сетевой |
1 |
|
Tr4.850.252 |
Кабель № 1 |
2 |
|
0100.481.005 ТУ |
Вставка плавкая ВП2Б-1В 1,0 А |
2 |
|
УШЯИ.464974.002 РЭ |
Руководство по эксплуатации |
1 |
|
УШЯИ.464974.002 МИ (МРБ МП. 1721-2007) |
Методика поверки |
1 |
|
У111ЯИ.305646.067 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.083-2008 "Генераторы стереосигналов измерительные SSC-1. Технические условия"
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования".
МРБ МП. 1721-2007 (УП1ЯИ.464974.002 МП) "Генераторы стереосигналов измерительные SSC-1. Методика поверки".
Заключение
Генераторы стереосигналов измерительные SSC-1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ BY 100039847.082-2008.
Межповерочный интервал - не более 12 месяцев (для генераторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел.: 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
e-mail: kurganski@belgim.by;
http://www.belgim.by
