Осциллографы-мультиметры Fluke серии 12X

Назначение

Осциллографы-мультиметры Fluke серии 12Х (далее - осциллографы-мультиметры) предназначены для исследования периодических и однократных электрических сигналов в одно- и двухканальных режимах, измерения их амплитудных и временных параметров, а также измерения напряжения постоянного и переменного тока, сопротивления постоянному току, проводимости, температуры.

Область применения: ремонт, наладка, техническое обслуживание различных электронных приборов и узлов автоматики, вычислительной техники, связи.

Описание

Принцип действия осциллографа-мультиметра основан на преобразовании входного сигнала аналогоцифровым преобразователем, обработки его встроенным микропроцессором и передачи на жидкокристаллический дисплей

Осциллографы-мультиметры серии Fluke 12Х выпускаются в двух модификациях: Fluke 123 и Fluke 124 с полосой пропускания 20 и 40 МГц, соответственно, и функцией автоматического запуска Connect-and-View1M для быстрого и стабильного отображения форм сигналов.

Конструктивно осциллографы-мультиметры выполнены в виде портативных приборов в специальном ударопрочном корпусе с возможностью выполнения работ непосредственно на объектах эксплуатации.

Внешний вид осциллографов-мультиметров представлен на рис. 1

Осциллографы-мультиметры обеспечивают измерения в режиме осциллографа и в режиме мультиметра на входах А и В. Имеется возможность сохранения в памяти содержимого дисплея и параметров его настройки. В базовой модели осциллографа-мультиметра Fluke 124 имеется 20 ячеек памяти, а модификации Fluke 123 - 10 ячеек памяти.

Для работы с программным обеспечением Fluke View для Windows оптический порт осциллографа-мультиметра подключается к компьютеру с помощью изолированного кабеля с адаптером RS - 232/USB.

Функция Trend Plot1 м позволяет строить график зависимости численных показаний от времени.

Электропитание осциллографов- мультиметров осуществляется от аккумуляторной батареи или через адаптер сетевого питания номинальным напряжением 230 В.

Место нанесения поверительного клейма-наклейки указано на рисунке 2 в Приложении А к настоящему описанию типа.

Hvke 123

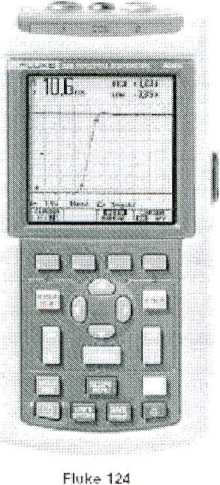

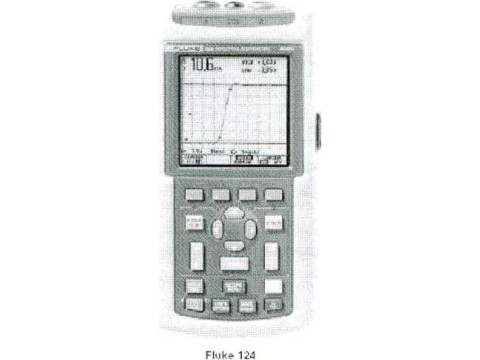

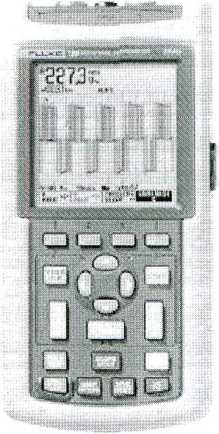

Рисунок 1. Общий вид осциллографов-мультиметров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон частот

Fluke123

до 20 МГц;

до 40 МГц;

2;

2,5;

от 0,005 до 500;

Fluke 124

2 Количество входов

3 Количество выборок в режиме реального времени, Мв/с

4 Диапазон коэффициентов отклонения, В/дел

с делителем                                                               от 0,05 до 5000;

5 Пределы допускаемой основной погрешности измерения напряжения

± (1 % иизм+ 0,05иКДел);

где иизм - измеренное значение напряжения, В;

икдел - напряжение, соответствующее 1 делению установленного коэффициента деления

с делителем 1:10                                                    ± (2 % UH3M+ 0,05 Сидел);

6 Пределы допускаемой дополнительной погрешности измерения напряжения на каждый градус ниже 18 °C или выше 28 °C                                    0,1(1,5 % UH3M + 0,05)

где иизм - измеренное значение напряжения, В;

7 Диапазон коэффициентов развертки                             от 1 мкУдел до 5 Удел;

8 Пределы допускаемой основной погрешности измерения временных интервалов, с

± (0,1% Тизм +0,04 То)-100% , где Тизм - измеренный временной интервал, с;

То - минимальный временной дискрет, с.

......

// Д \А

Г I::                \ \

9 Пределы допускаемого значения основной погрешности измерения частоты сигналов при автоматическом измерении частоты сигналов, Гц                 ± (0,05- 10‘2 fH3M + 2 ед. сч),

где fH3M - измеренное значение частоты, Гц

10 Параметры переходной характеристики

время нарастания, нс, не более

Fluke 123                                                                                    17,5;

Fluke 124                                                                                 8,75;

11 Диапазон измерения сопротивления постоянному току            от 500 Ом до 30 МОм;

12 Пределы основной допускаемой погрешности измерения сопротивления постоянному току

± (1,5 % Кизм+ед. мл. разр.)

где RH3M - измеренное значение сопротивления

13 Диапазон измерения напряжения постоянного тока                           до 1100 В

14 Пределы основной допускаемой погрешности измерения напряжения постоянного тока

± (0,5 % UH3M+ 5 ед. мл. разр.) где иизм - измеренное значение напряжения, В;

15 Диапазон измерения напряжения переменного тока                          до 1100В

16 Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529)                       1Р 51.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на осциллографы-мультиметры методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Fluke Corporation", США;

ГОСТ 12.2.091-2002 (МЭК61010-1) "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования";

МРБ МП. 1686-2007 " Осциллографы-мультиметры Fluke серии 12Х. Методика поверки ".

Заключение

Осциллографы-мультиметры Fluke серии 12Х соответствуют требованиям

ГОСТ 12.2.091-2002 (МЭК61010-1), технической документации фирмы "Fluke Corporation", США.

Межповерочный интервал -12 месяцев.

Научно-исследовательский испытательный центр испытаний средств измерений и техники РУП "БелГИМ".

Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел. (017)-234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
