Осциллографы С1-170 (далее — осциллографы) предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 3183 07
Наименование	Осциллографы С1-170
Год регистрации	2007
Номер сертификата	4363
Дата регистрации	2007-01-18
Срок действия	-
Получатель сертификата	ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1696-2007; МРБ МП.1697-2007; МРБ МП.1698-2007

Поверители

Скачать

	Описание типа РБ 03 16 3183 07 [2007-01-01] rb-03-16-3183-07_2007-01-01.pdf	Скачать
	Описание типа РБ 03 16 3183 07 [2008-02-21] rb-03-16-3183-07_2008-02-21.pdf	Скачать

Описание типа

Назначение Описание ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность 1 Осциллограф С1-170 2 Осциллограф С1-170/1 3 Осциллограф С1-170/2 ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Осциллографы С1-170 имеют тестер компонентов, предназначенный для наблюдения параметров двух- и трехполюсников.

Осциллографы CI-170/I имеют блок аналого-цифрового преобразователя (АЦП), предназначенный для наблюдения по двум каналам электрических сигналов и измерения их параметров в полосе частот от 0 до 10 МГц в цифровом режиме. Осуществляют регистрацию электрических сигналов с максимальной частотой дискретизации 100 МГц в памяти 64 Кбайт на канал с возможностью дальнейшего просмотра этих сигналов.

Осциллографы С1-170/2 имеют мультиметр^ предназначенный для измерения напряжения и силы постоянного тока, средних квадратических значений напряжения и силы переменного тока, электрического сопротивления постоянному току.

Область применения: измерение электрических сигналов в лабораторных и цеховых условиях эксплуатации.

Описание

Осциллографы содержат следующие составные части.

- аттенюатор канала А;

- аттенюатор канала Б:

- усилитель предварительный Y;

- линия задержки;

- усилитель выходной Y;

- усилитель горизонтального отклонения;

- усилитель импульсов подсвета;

- блок развертки;

- блок управления;

- ЭЛТ;

- калибратор;

- тестер компонентов (осциллограф СI -170);

- АЦП (осциллограф С1-170/1);

- мультиметр (осциллограф С1-170/2);

- блок питания, в состав входит схема управления ЭЛТ.

Осциллографы выполнены в виде настольного переносного прибора.

Внешний вид осциллографов представлен на рисунках 1 - 3.

Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ.

В предварительном усилителе осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбор каналов (одного, двух или их суммы).

Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты коротких импульсов.

Выходной усилительУ усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ.

В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ, выбор источника синхронизации от тракта вертикального отклонения внешним сигналом либо от сети, выбор полярности синхронизирующего сигнала, диапазона частот синхронизации, выработка пилообразных напряжений для осуществления развертки изображения по горизонтали, формирование сигналов для подсвета изображения и для коммутации каналов вертикального отклонения, усиление пилообразных напряжений до величины, обеспечивающей необходимое отклонение луча на экране ЭЛТ, смещение изображения сигналов по горизонтали, калибровка по горизонтали.

Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки и для частотной компенсации делителя 1:10.

Блок управления осуществляет выбор режимов работы осциллографа.

Тестер компонентов осциллографа С1-170 вырабатывает двухполярный сигнал треугольной формы для подачи на исследуемые двухполюсники и ступеньки напряжения или тока для подачи на управляющий электрод трехполюсников и выдает в тракты вертикального и горизонтального отклонения и в усилитель подсвета необходимые сигналы для получения вольтамперных характеристик (ВАХ) на экране ЭЛТ.

АЦП осциллографа С1-170/1 преобразует и накапливает в памяти сигнал из каналов А и Б и выводит на экран запомненный сигнал и рабочие параметры, а также курсоры измерения если они включены.

Мультиметр осциллографа С1-170/2 служит для измерения напряжения и силы постоянного тока, средних квадратических значений напряжения и силы переменного тока, электрического сопротивления постоянному току, тестирования полупроводниковых диодов и проверки электрических цепей на короткое замыкание («прозвонка»).

Схема пломбирования приборов от несанкционированного доступа с указанием мест для нанесения оттиска доверительного клейма и доверительного клейма наклейки приведена на рисунке 4 в Приложении к описанию типа.

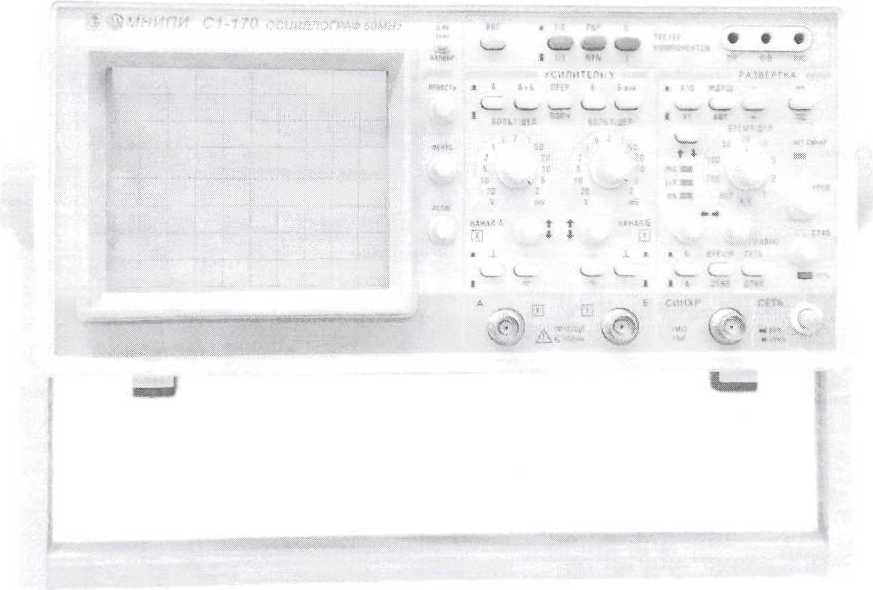

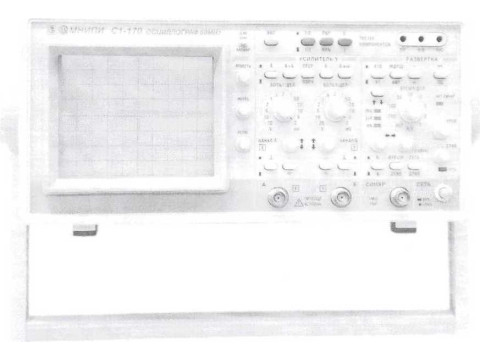

Рисунок 1 Внешний вид осциллографа С1-1 70

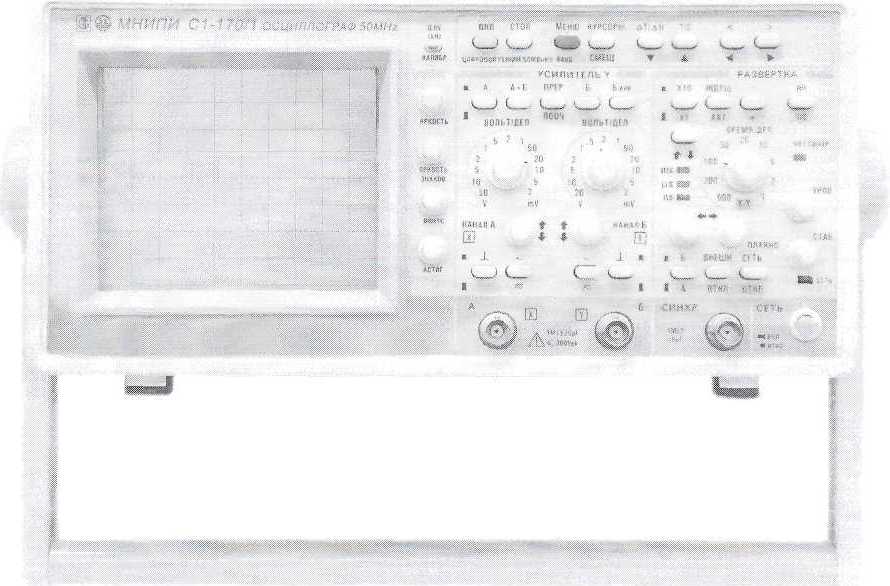

Рисунок 2. Внешний вид осциллографа С1-170/1

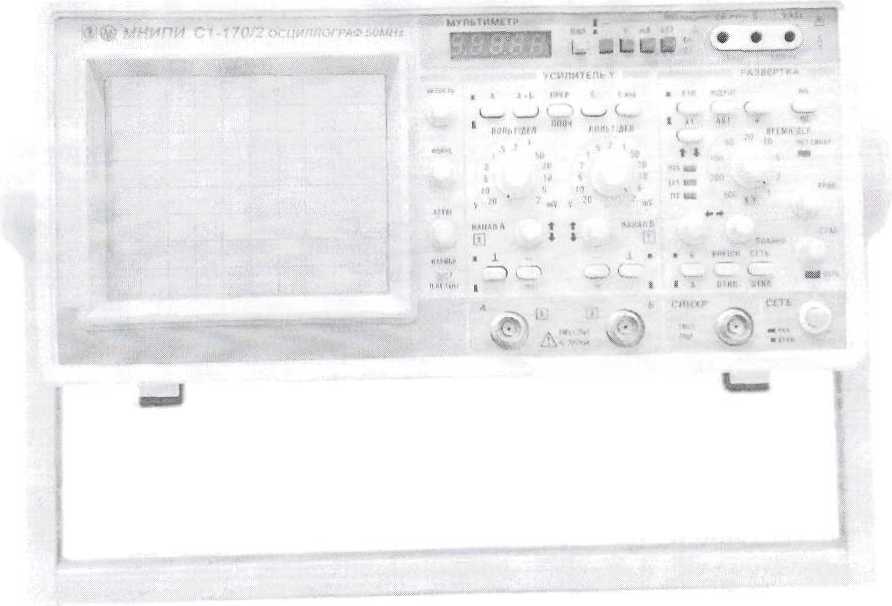

Рисунок 3. Внешний вид осциллографа С1 -170/2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие характеристики для осциллографов Cl-170, Cl-170/1, С1-170/2

1 Размер экрана (80x100) мм

2 Полоса пропускания тракта вертикального отклонения, не менее 50 МГц

3 Количество каналов в тракте Y 2

4 Диапазон коэффициентов отклонения от 0,002 до 20 В/дел

5 Пределы допускаемой основной погрешности коэффициентов отклонения:

- каждого из каналов ±3 %;

- с делителем 1:10 ±4 %

5 Пределы допускаемой погрешности коэффициентов отклонения в рабочем диапазоне температур:

- каждого из каналов ±4,5 %

- с делителем 1:10 ±6 %;

6 Диапазон коэффициентов развертки от 5- IO'S до 0,5 с/дел

7 Пределы допускаемой основной погрешности коэффициентов развертки:

- без растяжки ±3 %;

- с растяжкой ±6 %

8 Пределы допускаемой погрешности коэффициентов развертки в рабочем диапазоне температур:

- без растяжки ±4,5 %;

- с растяжкой ±9 %

9 Калибратор осциллографов обеспечивает прямоугольные импульсы типа «меандр»

- частота импульсов 1 кГц;

- амплитуда 0.6 В

10 Пределы допускаемой основной погрешности амплитуды и частоты следования импульсов калибратора ±0,8 %

11 Пределы допускаемой погрешности амплитуды и частоты следования импульсов калибратора в рабочем диапазоне температур ±1,2 %

12 Масса, не более 6,8 кг

13 Потребляемая мощность, не более 90 В А

Дополнительные характеристики для осциллографа С1-170

I Диапазон выходного напряжения в режиме тестера компонентов от минус 12 до плюс 12 В

2 Диапазон выходного тока в режиме тестера компонентов

от минус 12 до плюс 12 мА

Дополнительные характеристики для осциллографа C1-170/I

1 Полоса пропускания тракта вертикального отклонения в цифровом режиме, не менее 10 МГц

2 Диапазон коэффициентов отклонения в цифровом режиме от 0,002 до 10 В/дел

3 Пределы допускаемой основной погрешности коэффициентов отклонения:

- каждого из каналов ±3 %;

- с делителем 1:10 ±4 %

5 Пределы допускаемой погрешности коэффициентов отклонения в интервале каждого влияющего фактора:

- каждого из каналов ±4,5 %;

- с делителем 1:10 ±6 %

6 Диапазон коэффициентов развёртки в цифровом режиме от 110'8 до 100 с/дел;

7 Пределы допускаемой основной погрешности коэффициентов развёртки от 0,1 мкс/дел до 10 с/дел ±3 %

8 Пределы допускаемой основной погрешности измерения временных интервалов для коэффициентов развертки от 0,01 до 0,05 мкс/дел ±4 %

9 Пределы допускаемой погрешности коэффициентов развёртки в рабочем диапазоне температур ±4,5 %

10 Пределы допускаемой погрешности измерения временных интервалов для коэффициентов развертки от 0,01 до 0,05 мкс/дел в рабочем диапазоне температур ±6 %

Дополнительные характеристики для осциллографа С1-170/2

1 Диапазон измерения напряжения постоянного тока от 2 до 500 В

2 Пределы допускаемой основной погрешности при измерении напряжения постоянного тока

Верхний предел измерения (Un), В	Цена единицы младшего разряда	Пределы допускаемой основной погрешности, %
2.00	I мВ	з - ±	Un 0,2 + 0.1( —-1)
20.00	10 мВ
200.0	100 мВ
500	1 В	8 = ±	0,5 + 0,1(—-1) _ и _

Примечание — Здесь и далее:

- U (I, R) - значение измеряемого напряжения (тока, сопротивления);

- ед. мл. разряда - единица младшего разряда

3 Диапазон измерения среднего квадратического значения напряжения переменного тока от 2 до 500 В в диапазоне частот:

- от 40 Гц до 100 кГц на пределах 2, 20 В;

- от 40 Гц до 20 кГц на пределе 200 В;

- от 40 Гц до 1 кГц на пределе 500 В

Формат индикации 3 'А разряда.

4 Пределы допускаемой основной погрешности при измерении среднего выпрямленного напряжения переменного тока синусоидальной формы не более приведенных в таблице

Верхний предел измерения (Un). В	Цена ед. мл. разряда	Диапазон частот	Пределы допускаемой основной погрешности, %
2.000	1 мВ	от 40 Гц до 1 кГц включ.	3 = ±	/ и 0,4 + 0J(— -1) 1
20.00	10 мВ
200.0	100 мВ
500	1 В	от 40 Гц до 1 кГц включ.	3 = ±	0,5 + 0,15(-—- 1) и
2.000	1 мВ	св. 1 до 20 кГц включ.	3 = ±	1 + 0,25(^-1) _ и _
20.00	10 мВ
200.0	100 мВ
2.000	1 мВ	св. 20 до 50 кГц включ.	3 = ±	1,5 + 0,5(— -1) и
20.00	10 мВ
2.000	1 мВ	св. 50 до 100 кГц включ.	з = ± Гг + ц—-1)
20.00	10 мВ

5 Пределы допускаемой дополнительной погрешности при измерении напряжения переменного тока несинусоидальной формы в диапазоне частот от 40 Гц до 20 кГц с

коэффициентом амплитуды Ка 3 и длительностью импульсов равной или более 20 мкс. не более 1,5 %

6 Пределы допускаемой основной погрешности при измерении силы переменного тока не превышают значений, приведенных в таблице

Верхний предел измерения (In), мА

Цена ед. мл. разряда, мА

Пределы допускаемой основной погрешности, %

Максимальное падение напряжения на входных гнездах осциллографа, В

2000

]

’ In 1

3 = ± 0.4 + 0,1(--1)

1,5

7 Пределы допускаемой основной погрешности при измерении сопротивления постоянному току не превышают значений, приведенных в таблице

Верхний предел измерения (Rn), кОм	Цена ед. мл. разряда	Пределы допускаемой основной погрешности,%
2.000	1 Ом	3 = ± О.З + О.К—-1)
20.00	10 Ом
200.0	100 Ом
2000	1 кОм

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра Республики Беларусь наносится на переднюю панель методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.
