Осциллографы С8-46

Назначение

Осциллографы С8-46 (далее осциллографы) предназначены для исследования формы и измерения параметров однократных, периодических электрических сигналов в диапазоне частот до 200 МГц с максимальной частотой дискретизации 400 Мвыборок/с, а также математической обработки результатов измерений с отображением их на экране монитора.

Областью применения осциллографов являются настройка сложных радиотехнических систем, систем автоматики и вычислительной техники, а также научные исследования.

Описание

Осциллографы включают в себя следующие компоненты:

- основной преобразующий модуль осциллографа;

- дополнительный преобразующий модуль осциллографа;

- блок управления режимами работы осциллографа;

- материнскую плату компьютера с модулем памяти и процессором;

- накопители на жестком магнитном диске и на компакт-диске;

- компьютерный источник питания;

- монитор;

- клавиатура и манипулятор “мышь”.

Основной и дополнительный преобразующие модули выполняют функцию аналогоцифрового преобразования сигналов по четырем измерительным каналам осциллографов в заданных амплитудном и частотном диапазонах. Полученные цифровые измерительные данные далее передаются в компьютер, где осуществляется их накопление и обработка. Программное обеспечение осциллографов обеспечивает визуализацию электрических сигналов на экране монитора, измерение амплитудных и временных параметров, математическую обработку результатов измерений, а также возможность сохранения результатов измерений на жестком диске.

Осциллографы работают в режиме ручного управления и в режиме дистанционного управления по интерфейсу Ethernet..

Программное обеспечение осциллографов работает в операционной системе Microsoft Windows.

Внешний вид -осциллографа приведен на рисунке 1.

Схема пломбирования осциллографов от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма указана в приложении А.

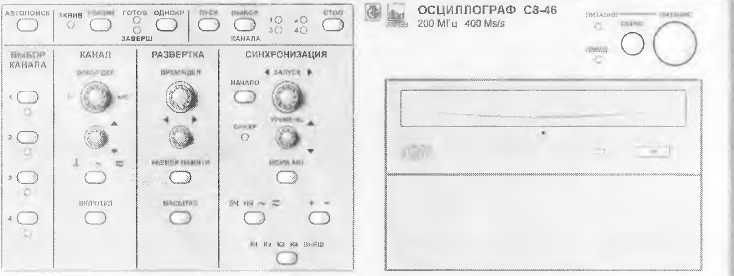

Рисунок 1 - Осциллограф С8-46. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- число входных каналов                             4 (2 основных и 2 дополнительных);

- диапазон коэффициентов отклонения:

для каналов 1,2                     от 1 мВ/дел до 5 В/дел соответственно ряду чисел 1,2,5;

Соответствующие коэффициентам отклонения диапазоны регистрации сигналов - от 8 мВ до 40 В.

для каналов 3,4                   от 10 мВ/дел до 5 В/дел соответственно ряду чисел 1,2,5;

Соответствующие коэффициентам отклонения диапазоны регистрации сигналов - от 80 мВ до 40 В.

- пределы допускаемой основной приведенной погрешности измерения напряжения (по отношению к диапазону регистрации сигналов на установленном коэффициенте отклонения), %: для каналов 1,2          ±1 (для коэффициентов отклонения от 5 мВ/дел до 5 В/дел);

± 2,5 (для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел);

для каналов 3,4          ± 2,5 (для всех коэффициентов отклонения);

- пределы допускаемой приведенной погрешности измерения напряжения в рабочих условиях (по отношению к верхнему пределу диапазона измерений на установленном коэффициенте отклонения), %:

для каналов 1,2          ±2 (для коэффициентов отклонения от 5 мВ/дел до 5 В/дел);

± 5 (для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел);

для каналов 3,4          ±5 (для всех коэффициентов отклонения);

- допускаемое суммарное значение постоянного и переменного напряжения на открытом и закрытом входах (на входах всех каналов), не более 400 В;

- параметры переходной характеристики (ПХ) приведены в таблице:

- диапазон коэффициентов развертки от 5 нс/дел до 5 с/дел;

- пределы допускаемой основной погрешности измерения временных интервалов между двумя метками, %, не более

St - ± (0,1 + 2дел» Крдзв / Тизм ),

где Тизм - измеренный временной интервал в сек (при этом максимальная длительность измеряемого временного интервала не должна превышать установленной глубины памяти); Крдзв - коэффициент развертки по горизонтали, с/дел.

- пределы допускаемой основной погрешности измерения периода и частоты при автоматическом измерении периода и частоты сигналов, %, не более

Зт = ± (0,01 + 1дел*КрАзв / Тизм),

3f - ± (0,01 + 1дел*Крдзв*РИзм),

где Тизм - измеренное значение периода, с; Ризм - измеренное значение частоты, Гц.

- коэффициенты изменения масштаба по горизонтали - 100:1; 50:1; 20:1 ;10:1; 5:1; 2:1; 1:1; 1:2; 1:5; 1:10;

- задержка изображения (предзапуск) в пределах до 100% от максимального регистрируемого временного интервала с дискретностью 0,01 деления в реальном режиме работы при коэффициентах развертки больше 0,1 мкс/дел;

- задержка запуска развертки (послезапуск) в пределах до 100 % от максимального регистрируемого временного интервала с дискретностью 0,01 деления в реальном режиме работы при коэффициентах развертки больше 0,1 мкс/дел;

- диапазон частот внутренней и внешней синхронизации гармоническим или импульсным сигналами от 0,6 Гц до 200 МГц;

- автоматическая установка размеров изображения (автопоиск) постоянных, а также периодических сигналов с частотой от 50 Гц до 200 МГц и размахом от 100 мВ до 40 В по вертикали для всех каналов и по горизонтали для активного канала в режиме внутренней синхронизации.

- осциллограф обеспечивает следующие дополнительные режимы работы:

- хранение в памяти сигналов, количество которых ограничивается только объемом свободной памяти управляющей ПЭВМ;

- хранение в памяти состояний панели и сигналов;

- обработка сигнала, записанного в памяти;

- режим усреднения периодических сигналов;

- сложение и вычитание сигналов по четырем каналам;

- спектральный анализ сигналов;

- сравнение измеряемого сигнала с заданными верхними и нижними значениями амплитуды сигнала с включением режима регистрации при выходе за пределы заданных параметров;

- вывод на печать изображения сигнала, находящегося в памяти осциллографа с результатами измерений и режимами работы осциллографа.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносят на лицевую панель методом шелкографии и на титульный лист " Руководства по эксплуатации " - типографским методом.

Комплектность

Комплектность поставки осциллографа соответствует таблице 1

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100235722.171-2007 "Осциллограф С8-46. Технические условия".

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования".

МРБ МП. 1649 - 2006 " Осциллограф С8-46. Методика поверки".

Заключение

Осциллографы С8-46 соответствуют требованиям ТУ BY 100235722.171-2007, ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ.

г.Минск, Старовиленский тракт, 93,

тел.234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
