Приборы кабельные ИРК-ПРО модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL
| Номер в ГРСИ РФ: | РБ 03 16 1189 13 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО "Связьприбор", г. Тверь |
Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL, (далее - приборы) предназначены для измерения электрических параметров кабелей с металлическими жилами и определения расстояний до мест сосредоточенных неоднородностей этих параметров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 1189 13 |
| Наименование | Приборы кабельные ИРК-ПРО модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL |
| Год регистрации | 2013 |
| Номер сертификата | 8449 |
| Дата регистрации | 2013-03-28 |
| Срок действия | 2017-08-24 |
| Получатель сертификата | ООО "СВЯЗЬПРИБОР", г. Тверь, Россия (RU) |
Производитель / Заявитель
ООО "СВЯЗЬПРИБОР"
Адрес: ул. Королева, д. 9, 170030, г. Тверь
Контакты: (4822) 42-54-91, 72-52-76, svsales@svpribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: МП 2202-0028-2007 - для средств измерений, изготовленных до 01.04.12; МП 0876-0020-2012 - для средств измерений, изготовленных после 28.03.2013. |
Поверители
Скачать
|
Описание типа РБ 03 16 1189 13 [2009-01-19]
rb-03-16-1189-13_2009-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 1189 13 [2013-06-20]
rb-03-16-1189-13_2013-06-20.pdf
|
Скачать |
Описание типа
Назначение
Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL, (далее - приборы) предназначены для измерения электрических параметров кабелей с металлическими жилами и определения расстояний до мест сосредоточенных неоднородностей этих параметров.
Описание
Приборы ИРК-ПРО, модель ИРК-ПРО 7.4, содержат измерительный мост, который предназначен для определения расстояния до участка с пониженным сопротивлением изоляции всех типов кабелей, измерения сопротивления изоляции, сопротивления шлейфа и электрической емкости кабеля, определения омической асимметрии. Данный мост входит в состав всех пяти моделей прибора.
Модели ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, помимо моста, содержат импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Модель ИРК-ПРО АЛЬФА Е является модификацией ИРК-ПРО АЛЬФА для измерения электрических параметров силовых кабелей. Модель CABLEMETER является модификацией ИРК-ПРО АЛЬФА для измерения омического сопротивления жилы кабеля в бухте и расчету длины кабеля по измеренному значению. Данная модификация, помимо моста, также содержит импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Модель ДЕЛЬТА-ПРО DSL, помимо измерительного моста, также содержит импульсный рефлектометр для оценки неоднородностей линии, но он носит индикаторный характер и не подлежит метрологической оценке. Кроме того, модель ДЕЛЬТА-ПРО DSL содержит измеритель частотных параметров кабельных линий для измерения в полевых и стационарных условиях рабочего затухания участка симметричного кабеля, измерение уровня переходного влияния на дальнем и ближнем конце кабеля, построение АЧХ.
В качестве дополнительной опции модели ИРК-ПРО АЛЬФА и ДЕЛЬТА-ПРО DSL имеют встроенный ADSL- модем.
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, вычислении ряда параметров и отображении результатов на цифробуквенном или цифробуквенно-графическом диплее с сохранением их в энергонезависимой встроенной памяти.
Общий вид моделей приборов ИРК-ПРО и схема пломбирования от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.
озаяз зая

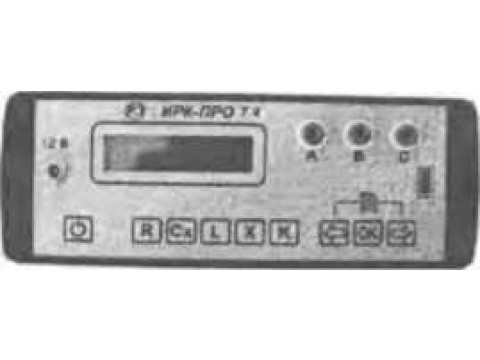

Рисунок I Общий вид моделей прибора
Пломба
ИРК-ПРО 7.4
Рисунок 2 Вид прибора сзади
ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав кабельного прибора ИРК-ПРО, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Она состоит из управляющей программы: IP 7.4 700.402a.bin (модель ИРК-ПРО 7.4); IPA 8.029.bin (модель ИРК-ПРО АЛЬФА); IPAE 8.034.bin (модель ИРК-ПРО АЛЬФА Е); CMTR 1.015.bin (модель CABLEMETER); DP DSL 2.005.bin (модель ДЕЛЬ-ТА-ПРО DSL).
Идентификационные данные метрологически значимой части ПО указаны в таблице:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
1Р 7.4 |
ГР 7.4 700.402а |
700.402а |
998F |
CRC-16 |
|
IPA |
IPA 8.029 |
8.029 |
А34Е |
CRC-16 |
|
ГРАЕ |
ГРАЕ 8.034 |
8.034 |
9СА4 |
CRC-16 |
|
CMTR |
CMTR 1.015 |
1.015 |
A6FE |
CRC-16 |
|
DP DSL |
DP DSL 2.005 |
2.005 |
А029 |
CRC-16 |
Защита ПО и данных от непреднамеренных и преднамеренных изменений:
Обмен данными между измерительными блоками осуществляется через синхронный последовательный интерфейс SPI. Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:
- механизм передачи данных внутри транзакций;
- транзакции заканчиваются подтверждением их успешного завершения;
- направление и назначение данных внутри гранзакции определяется уникальным идентификатором;
- целостность данных внутри транзакции проверяется с помощью расчета CRC, кото-эая является неотъемлемой частью самой транзакции.
Доступ к микроконтроллеру исключен конструкцией аппаратной части приборов.
Для ограничения доступа внутрь корпуса приборов производится его пломбирование.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
|
Характеристика |
ИРК-ПРО 7.4 |
ДЕЛЬТА-ПРО DSL |
ИРК-ПРО АЛЬФА |
ИРК-ПРО АЛЬФА Е |
CABLEMETER |
|
Мостовые измерения | |||||
|
Диапазон измерения сопротивления изоляции, кОм |
1 - 10-Ю6 |
- | |||
|
Пределы допускаемого значения абсолютной погреш-ности измерения сопротивления изоляции Киз, кОм |
±(1 +0,lRH3) |
- | |||
|
Диапазон измерения электрического сопротивления шлейфа Rm (токопроводящих жил) на постоянном токе, кОм |
0,1 10’3-9,9 |
(0,1-70)-10’3 |
0,110'3- 1,9 | ||
|
Пределы допускаемой абсолютной погрешности измерения расстояния L до места повреждения изоляции, м (при сопротивлении поврежденной изоляции S3 МОм |
±(1+0,001 L) | ||||
|
Пределы допускаемой абсолютной погрешности измерения сопротивления Rm шлейфа, кОм в диапазоне (3,1- 9,9) кОм |
±(0,1 -10’3 + 0,001 -Rm) ±0,1 | ||||
|
Диапазон измерения электрической емкости С, нФ |
0,1 -1950 | ||||
|
Пределы допускаемого значения абсолютной погрешности измерения емкости, С, нФ в диапазоне (0,1 - 1) нФ в диапазоне (1,1 - 50) нФ в диапазоне (51- 1950) нФ |
±(0,1 +0,ЮС) ±(0,1 + 0,02-С) ±(1 + 0,02С) | ||||
|
Рефлектометрические измерения | |||||
|
Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) |
- |
40,80,160,320, 640,1280, 2560,5120, 10240,20480, 30720 |
30,60,120, 250, 500, 1000,2000, 5000 | ||
|
Нижнее значение измеряемого расстояния и мертвая зона, м (при коэффициенте укорочения 1,5) |
- |
- |
4,5 | ||
|
Диапазон установки коэффициента укорочения |
- |
- |
1,000-6,999 | ||
|
Пределы допускаемой погрешности определения расстояния, м |
- |
- |
±0,25 | ||
|
Частота следования калибровочных меток, кГц |
- |
- |
781,250 ±1 | ||
|
Характеристика |
ИРК-ПРО 7.4 |
ДЕЛЬТА-ПРО DSL |
ИРК-ПРО АЛЬФА |
ИРК-ПРО АЛЬФА Е |
CABLEMETER |
|
Перекрываемое затухание, дБ, не менее |
- |
- |
80 | ||
|
Частотные измерения | |||||
|
Затухание асимметрии генератора и приемника, дБ, не менее, дБ |
- |
40 |
- |
- |
- |
|
Выходное и входное сопротивление, Ом |
- |
120±6 |
- |
- |
- |
|
Опорные частоты, кГц |
4096; 2048; 1024;512; 256; 128; 64; 32 |
• | |||
|
Пределы допускаемой относительной погрешности установки частоты, % |
- |
±0,05 |
- |
- |
- |
|
Выходной уровень, В (дБн*) *0 дБн соответствует напряжению 0,775 В |
- |
1,95±0,12 (8±0,5) |
- |
- |
- |
|
Диапазон измеряемых уровней входного сигнала, дБо* *0 дБо = 8 дБн |
- |
-100 -+1 |
- |
- |
- |
|
Пределы допускаемой относительной погрешности измерения уровня, дБ, не более, в диапазоне (-50 - 0) дБо -<80-50)дБо -(100-80)дБо |
±1 ±2 ±4 | ||||
|
Уровень собственных шумов прибора, дБо, не более |
-100 |
- |
- | ||
|
Общие характеристики | |||||
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
210x120 х75 |
170x140x85 | |||
|
Масса, кг, не более |
1,6 |
1,4 |
1,6 |
1,6 |
1,6 |
|
Характеристика |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при 30 °C, %, не более |
минус 10 - +50 90 |
|
Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха при 30 °C, %, не более |
минус 30 - +55 95 |
Питание приборов осуществляется от встроенных аккумуляторов или от сети переменного тока частотой 50 Гц и напряжением 220+22.зз В через сетевой адаптер.
По общим техническим требованиям прибор удовлетворяет требованиям ГОСТ 22261-94, а по условиям эксплуатации относится к группе 3 по ГОСТ 22261, но с расширенным диапазоном рабочих температур от -10 до +50°С.
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
|
№ |
Наименование |
Обозначение |
шт |
Примечание |
|
1 |
Прибор ИРК-ПРО (модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL) |
1 | ||
|
2 |
Сумка для переноски |
1 | ||
|
3 |
Аккумулятор: - Дельта-ПРО DSL - ИРК-ПРО 7.4, - ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER |
4 1 1 |
Ni-MH, АА, 1,2 В; 2,1 АЧ 12 В, 0,8 АЧ Li-Ion 7,2В, 4,4 АЧ | |
|
4 |
Набор измерительных проводов |
1 | ||
|
5 |
Блок питания от сети (адаптер) |
SYS 1308-2412-W2E |
1 |
Выход: 12 В 2,0 А или аналогичный |
|
6 |
Руководство по эксплуатации (для выбранной модели) |
1 | ||
|
7 |
Методика поверки |
МП 0876-0020-2012 |
1 |
Поверка
осуществляется в соответствии с документом «Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL. Методика поверки. МП 0876-0020-2012», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в июне 2012 г.
Основные средства поверки:
- магазины сопротивлений: Р40104, диапазон 100 - 1000 МОм, КТ 0,1; Р40103, диапазон 1 МОм - 10 ГОм, КТ 0,1; Р40102, диапазон 0,01 -100 МОм, КТ 0,02; Р4831: 0,01 - ПО 000 Ом, КТ 0,02;
- магазин емкостей Р5025:100 пФ - 100 мкФ, класс 0,1;
- генератор сигналов высокочастотный Г4-158: диапазон частот (0,01 - 100) МГц, погрешность установки частоты ±0,001 %, (1 • 10'7 - 2) В ±0,5 дБ
- микровольтметр ВЗ-59 с делителем напряжения ДН, входящим в комплект вольтметра; 20 Гц - 100 МГц; (0,01-100) В, погрешность в используемом диапазоне частот ±(0,05-0,5) %
- частотомер электронно-счетный 43-63/1: 0,1 Гц - 1500 МГц, ±510’7f ± 1 ед. счета.
Сведения о методах измерений
Руководства по эксплуатации моделей ИРК-ПРО: ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ТУ 4221-020-40720371-12.
Рекомендации к применению
измерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
