Мегаомметры Е6-23
| Номер в ГРСИ РФ: | РБ 03 13 5109 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 5109 13 [2013-11-05]
rb-03-13-5109-13_2013-11-05.pdf
|
Скачать |
Мегаомметры Е6-23 (далее по тексту - мегаомметры) предназначены для измерения сопротивления электрических цепей, не находящихся под напряжением, в диапазоне от 10 кОм до 100 Гом при номинальном значении испытательного напряжения 2500 В.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5109 13 |
| Наименование | Мегаомметры Е6-23 |
| Год регистрации | 2013 |
| Номер сертификата | 8452 |
| Дата регистрации | 2013-04-26 |
| Срок действия | 2018-04-26 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 285-2005 в редакции извещения об изменении №1. |
Поверители
Скачать
|
Описание типа РБ 03 13 5109 13 [2013-11-05]
rb-03-13-5109-13_2013-11-05.pdf
|
Скачать |
Описание типа
Назначение
Мегаомметры Е6-23 (далее по тексту - мегаомметры) предназначены для измерения сопротивления электрических цепей, не находящихся под напряжением, в диапазоне от 10 кОм до 100 Гом при номинальном значении испытательного напряжения 2500 В.
Мегаомметры применяются для проверки качества изоляции при производстве радиоэлектронной аппаратуры и кабельной продукции.
Описание
Принцип действия мегаомметров заключается в преобразовании значения измеряемого сопротивления в значение длительности временного интервала, его измерении и вычислении значения измеренной величины с учетом коэффициентов, полученных при калибровке, с последующим отображением значения полученного сопротивления на цифровом табло.

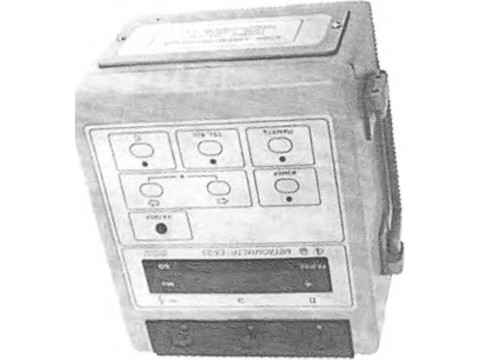

Внешний вид мегаомметров приведен на рисунке 1.
Места пломбирования и нанесения знака поверки (клейма-наклейки) указаны в приложении.
^'93
1 *Olbhnd
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики мегаомметров Е6-23 указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 Диапазон измерений сопротивления |
от 10 кОм до 100 ГОм |
|
2 Поддиапазон измерений сопротивления |
10, 100, 1000 МОм; 10, 100 ГОм |
|
3 Пределы допускаемого значения основной относительной погрешности измерения сопротивления 5, %: - на поддиапазоне 10 МОм - на поддиапазонах 100, 1000 МОм; 10, 100 ГОм |
±(1,5 + 0,5-(Rk/Rx - 1)); ±(2,5 + 0,5-(Rk/Rx- 1)), где Rk — номинальное значение установленного поддиапазона, Ом, Rx - измеряемое значение сопротивления, Ом |
|
4 Номинальное значение испытательного напряжения постоянного тока, В |
(2500 ± 500) |
|
5 Максимальный ток через измеряемый объект, мА |
5 |
|
6 Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа |
от минус 15 до плюс 25 от 30 до 80 от 84 до 106 |
|
7 Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от минус 20 до плюс 50 90 при температуре 30 °C от 84,0 до 106,7 |
|
8 Пределы допускаемого значения дополнительной относительной погрешности измерения сопротивления, вызванной отклонением температуры окружающего воздуха от нормальных условий применения, %/10 °C |
±5 |
|
9 Время непрерывной работы, ч, не менее |
24 |
|
10 Время установления рабочего режима, мин, не более |
30 |
|
11 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 20 |
|
12 Питание: - от сети переменного тока напряжением, В - от встроенной аккумуляторной батареи, В |
(230 ± 23), частота (50 ± 0,5) Гц от 11 до 13 |
|
13 Потребляемая мощность при питании от сети переменного тока, В-А, не более |
25 |
|
14 Габаритные размеры, мм, не более |
220x204x163 |
|
15 Масса, кг, не более |
4 |
Знак утверждения типа
Знак Утверждения типа наносится методом офсетной печати на пе^дщ^о’-^шель мегаомметров Е6-23 и типографским методом на эксплуатационную документацию.'/. ’ А
% .цист 3
Комплектность
Комплект поставки мегаомметров Е6-23 приведен в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
УШЯИ.411212.001 |
Мегаомметр Е6-23 |
1 |
|
УШЯИ.685631.074 |
Кабель измерительный |
2 |
|
Шнур сетевой SCZ-1 |
1 | |
|
УШЯИ.468353.028 |
Адаптер внешнего источника |
1 |
|
Запасные части: | ||
|
- вставка плавкая ВП2Б-1 1 А АТО.481.304 ТУ |
2 | |
|
Комплект инструмента и принадлежностей: | ||
|
- зажим изолированный 37 мм TYPE Alligator (черный) |
3 | |
|
УШЯИ.301547.010 |
- ремень |
1 |
|
Эксплуатационная документация: | ||
|
УШЯИ.411212.001РЭ |
- руководство по эксплуатации |
1 |
|
УШЯИ.305641.029 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 14559587.033-99 «Мегаомметры Е6-23. Технические условия».
МРБ МП.285 -2013 «Мегаомметры Е6-23. Методика поверки».
Заключение
Мегаомметры Е6-23 соответствуют требованиям ТУ РБ 14559587.033-99.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр испытаний средств измерений и техники «БелГИМ».
Республика Беларусь г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
