Измерители электрического сопротивления Миллиомметр МИКО-7

Назначение

Измеритель электрического сопротивления Миллиомметр МИКО-7 предназначен для измерения электрического сопротивления обмоток трансформаторов и электродвигателей, шунтирующих резисторов и других участков электрических цепей.

Описание

Измерение электрического сопротивления выполняется методом амперметра-вольтметра.

К исследуемому участку цепи подключаются токовые и потенциальные контакты измерительного кабеля. Через токовые контакты протекает постоянный стабилизированный электрический ток; с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении.

Значения силы тока и напряжения в цифровом виде поступают в микропроцессор, который вычисляет значение измеряемого электрического сопротивления.

Прибор состоит из измерительного блока (рис. 1) и комплекта кабелей с зажимами.

Программное обеспечение

Программное обеспечение прибора управляет работой структурных элементов измерительного блока и обеспечивает: расчет уставки силы измерительного тока; расчет относительных разностей электрического сопротивления обмоток трансформаторов; пересчет электрического сопротивления линейных трехфазных обмоток в электрическое сопротивление фазных обмоток; пересчет электрического сопротивления обмотки, измеренного при текущей температуре (в рабочем диапазоне), в электрическое сопротивление при базовой температуре (температура, при которой сопротивление обмотки измерялось на заводе-изготовителе); сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей прибора или монитор персонального компьютера.

Идентификационные данные программного обеспечения:

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — Ав соответствии с МИ 3286-2010.

Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

КОПИЯ ВЕРНА Генеральный директор ООО «ОКБЭП» И.А. Чернышев

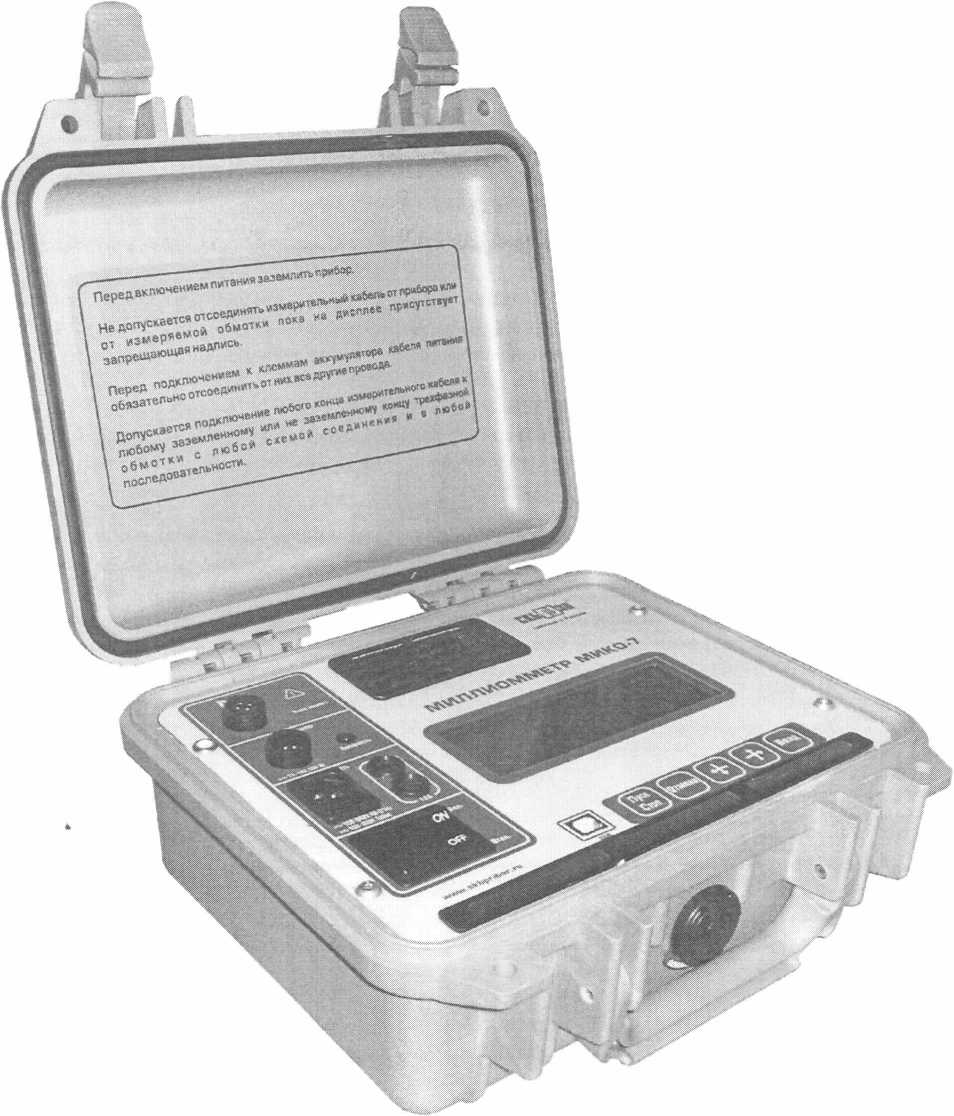

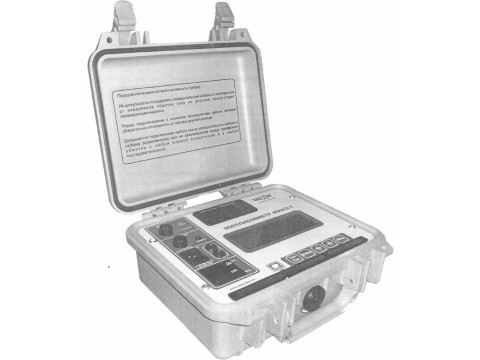

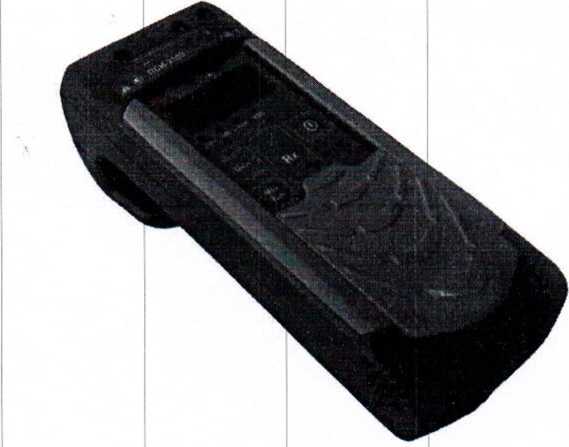

Рисунок 1 - Измерительный блок

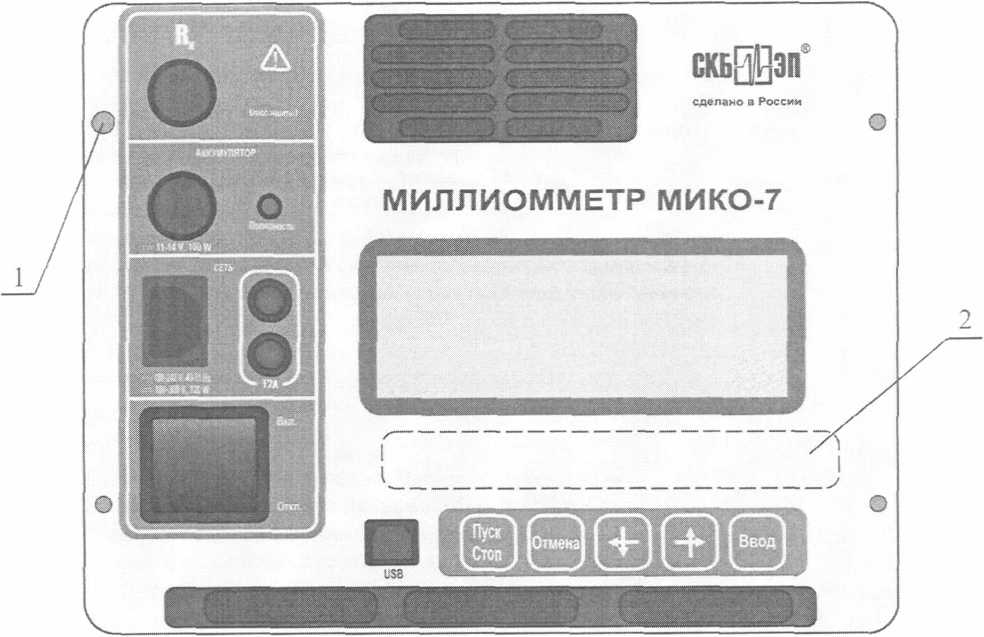

Рисунок 2 - Схема панели

1. Место для нанесения оттисков пломб.

2. Место для нанесения оттисков клейм или размещения наклеек.

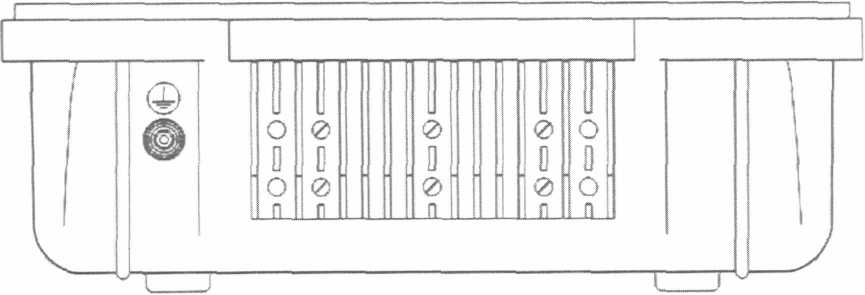

Рисунок 3 - Измерительный блок. Панель задняя

КОПИЯ ВЕРНА

Генеральный дилекто ООО «ОКБ ЭГкЪ Н.А. Черныше^

Технические характеристики

Метрологические характеристики:

Климатические условия применения:

температура окружающего воздуха, °C               от минус 20 до +40

относительная влажность воздуха, %          от 10 до 95 без конденсации влаги

атмосферное давление, кПа                             от 84 до 106

(мм рт.ст.)                                                (от 630 до 795)

Срок эксплуатации прибора - 10 лет.

Средняя наработка на отказ - 1000 часов.

Безопасность прибора соответствует требованиям ГОСТ Р 52319-2005 (МЭК 61010-1:2001).

Степень защиты измерительного блока от воздействий окружающей среды:

- в транспортной таре — IP64;

- в рабочем положении (при открытой крышке) — 1Р20.

По электромагнитной совместимости прибор отвечает требованиям, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005).

КОПИЯ ВЕРНА Генеральный директор ОСО «СКБЭП» Н.А. Чернышев

Знак утверждения типа

наносится методом цифровой печати на пленке, приклеиваемой на панель прибора; в эксплуатационных документах - на титульном листе печатным способом.

Поверка

осуществляется по документу СКВ 131.00.00.000 МП «Измеритель электрического сопротивления «Миллиомметр МИКО-7». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФ-ТРИ» 11.02.2013 г.

Перечень основных средств поверки____________________________________________________

Сведения о методах измерений

Измерения при контроле электрооборудования выполнять по методике, изложенной в руководстве по эксплуатации СКВ 131.00.00.ОООРЭ».

Нормативные документы

ГОСТ Р 52931-08 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 50648-94 Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний.

ГОСТ Р 51317.4.2-2010 Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний.

ГОСТ Р 51317.4.5-99 Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний.

ГОСТ 51317.4.11-2007 Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний.

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.

ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

ГОСТ Р МЭК 60536-2-2001 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током. Часть 2. Руководство для пользователей по защите от поражения электрическим током

ТУ 4221-131-41770454-2012 Измеритель электрического сопротивления Миллиомметр МИКО-7. Технические условия.

Рекомендации к применению

- вне сферы государственного регулирования.
