Счетчики газа ультразвуковые РБГ (типоразмеров G16 и G25) предназначены для измерения и коммерческого учета израсходованного количества газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90 с приведением измеренного в рабочих условиях объема газа к стандартным условиям по температуре газа 293,15 К (20 °C), с отображением информации об объеме израсходованного газа на табло счетчика с возможностью передачи информации в централизованную систему учета.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 5111 13
Наименование	Счетчики газа ультразвуковые РБГ
Год регистрации	2013
Номер сертификата	8455
Дата регистрации	2013-04-26
Срок действия	2018-04-26
Получатель сертификата	ИООО "РУСБЕЛГАЗ", г. Брест, Республика Беларусь (BY)

Производитель / Заявитель

ИООО "РУСБЕЛГАЗ"

Адрес: ул. Московская, 202, 224020, г. Брест

Контакты: (+375 162) 52-2701, (0162) 28-11-97 / rusbelgaz.brest@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП. 2316-2013.

Поверители

Скачать

Описание типа РБ 03 07 5111 13 [2013-06-27]

rb-03-07-5111-13_2013-06-27.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Поверка ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ Заключение

Назначение

Область применения - жилищно-коммунальные и промышленные предприятия.

Описание

Счетчик состоит из герметичного блока преобразователя расхода, выполненного в виде отрезка трубы с фланцевыми наконечниками, и электронного блока вычислителя, помещенного в металлический кожух, установленный между фланцами блока преобразователя. На оси преобразователя расположены ультразвуковые датчики, которые поочередно посылают (принимают) импульсы друг к другу, т. е. по направлению и против потока газа. Принятые датчиками сигналы содержат информацию о скорости потока, его температуре, которая обрабатывается вычислителем и отображается на жидкокристаллическом индикаторе (ЖКИ) в виде суммарного объема потребляемого газа, приведенного к стандартным условиям по температуре. Счетчик имеет возможность передачи информации о проведенных измерениях на ПЭВМ по линии связи через разъем XI. Электрическое питание счетчика осуществляется от автономного источника питания, входящего в состав счетчика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	G16	G25
Рабочий диапазон температур	от минус 30 °C до плюс 50 °C
Номинальный расход газа QH0M, м3/ч	16	25
Максимальный расход газа QMaKC, м3/ч	25	40
Минимальный расход газа QMHH, м3/ч	0,16	0,25
Потеря давления при Омаке, Па, не более	280
Пределы допускаемой основной относительной погрешности в нормальных условиях, %, не более при расходах: QMHH < Q < 0,1QHOM 0,1Qhom— Q — Омаке	±3 ± 1,5
Дополнительная относительная погрешность в рабочем диапазоне температур, % на 1 °C, не более	С	,05
Порог чувствительности, мУч, не более	0,03	0,05
Наибольшее избыточное рабочее давление газа, кПа		100
Габаритные размеры, мм, не более	160x200
Установочные размеры -диаметр фланцев, мм: -межосевой диаметр, мм: -диаметр отверстий, мм:	160-1 125+0,5 16,5+0,5
Цена единицы разряда индикаторного табло в режиме измерения расхода газа, м3: - младшего - старшего	0,01 100000
Масса счетчика, кг, не более	5
Средняя наработка до отказа, ч, не менее	60 000
Средний срок службы, лет, не менее	16
Срок службы автономного источника питания, лет, не менее	6
Счетчик драгоценных металлов не содержит

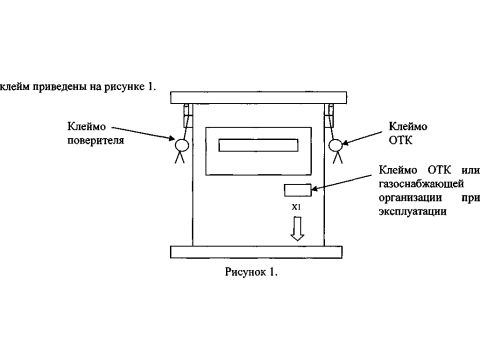

Схема пломбировки от несанкционированного доступа и места для нанесения оттисков

Условия применения

- степень защиты IP54 по ГОСТ 14254-96;

- по устойчивости к климатическим воздействиям счетчик относится к группе по ГОСТ 12997-84 (диапазон температуры от минус 30 °C до плюс 50° С и влажность до 95% при температуре 35 °C и более низких температурах без ко в закрытых помещениях при отсутствии в воздухе агрессивных паров и газов);

испол ия С4 ая

А38 А'Ж'УМеи'тгй».

Описание типа средств измерений

- по устойчивости к воздействию вибраций счетчик соответствует группе N2 по ГОСТ 12997-84;

- счетчик устойчив к воздействию переменного магнитного поля с частотой 50 Гц и напряженностью 400 А/м;

- счетчик устойчив к воздействию электростатических разрядов в соответствии с СТБ МЭК 61000-4-2 по критерию качества функционирования А испытательный уровень 2;

- счетчик устойчив к воздействию радиочастотного электромагнитного поля в соответствии с СТБ МЭК 61000-4-3 испытательный уровень 2 (3 В/м) по критерию качества функционирования А.

Знак утверждения типа

Знак Государственного реестра наносится на лицевую панель счетчика методом офсетной печати, а также на паспорт и руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки счетчика входит:

- счетчик газа ультразвуковой РБГ - 1 шт.

- руководство по эксплуатации - 1 экз.

- паспорт - 1 экз.

- упаковка - 1 шт.

- комплект монтажный - 1 шт.

- методика поверки (по отдельному заказу) -1 экз.

- комплект соединительный (по отдельному заказу) -1 экз.

- адаптер, кабель соединительный и ПО (по отдельному заказу) -1 экз.

Поверка

Поверка счетчиков осуществляется по МРБ МП-2013 «Счетчики газа ультразвуковые РБГ. Методика поверки».

Поверку счетчиков газа ультразвуковых, предназначенных для применения либо применяемых в сфере законодательной метрологии проводить юридическими лицами, входящими в государственную метрологическую службу или иными юридическими лицами, аккредитованными для ее осуществления (межповерочный интервал - не более 24 месяцев).

Основное оборудование, необходимое для поверки: расходомерная поверочная установка с относительной погрешностью не ниже ±0,5%.
