Счетчики газа ультразвуковые серии ALTOSONIC
| Номер в ГРСИ РФ: | РБ 03 07 5197 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 5197 13 [2013-12-16]
rb-03-07-5197-13_2013-12-16.pdf
|
Скачать |
Счетчики газа ультразвуковые серии ALTOSONIC (далее по тексту - счетчики) предназначены для измерения объема и объемного расхода различных газов, в том числе природного газа по ГОСТ 5542.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5197 13 |
| Наименование | Счетчики газа ультразвуковые серии ALTOSONIC |
| Год регистрации | 2013 |
| Номер сертификата | 8661 |
| Дата регистрации | 2013-08-29 |
| Срок действия | 2018-08-29 |
| Получатель сертификата | фирма "KROHNE ALTOMETER", Нидерланды (NL) |
Производитель / Заявитель
фирма "KROHNE ALTOMETER"
Адрес: Kerkeplaat 12, 3313 LC Dordrecht
Контакты: +31(0) 78 6306 300 / +31(0) 78 6306 390 / www.krohne.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП. 2368-2013. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь признавать результаты первичной и периодической поверки, проводимую специалистами государственной метрологической службы Республики Беларусь на базе испытательного центра "NMi EuroLoop", Нидерланды; либо на фирме "E.ON Ruhrgas AG", Германия (стенд для калибровки счетчиков газа высокого давления pigsarTM); либо в иных аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 5197 13 [2013-12-16]
rb-03-07-5197-13_2013-12-16.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ультразвуковые серии ALTOSONIC (далее по тексту - счетчики) предназначены для измерения объема и объемного расхода различных газов, в том числе природного газа по ГОСТ 5542.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства.
Описание
Принцип действия счетчиков основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления движения потока газа пропорциональна скорости потока (расходу) газа в трубопроводе.
При движении газа через счетчик происходит измерение интервалов времени прохождения ультразвуковых импульсов в акустических каналах, исходя из данных измерений, определяют среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя счетчика. По средней скорости потока вычисляют расход и объем прошедшего через счетчик газа. Счетчики работают как при прямом, так и при обратном движении потока измеряемой среды в трубопроводе.
Конструктивно счетчик состоит из электронного блока и первичного преобразователя, с установленными в нем шестью ультразвуковыми приемопередатчиками, образующими пять акустических каналов измерений и один диагностический. Электронный блок может быть смонтирован интегрально или раздельно с первичным преобразователем. Для работы при низких температурах окружающей среды электронный блок может быть оборудован подогревом. Электронный блок проводит обработку выходных сигналов от датчиков первичного преобразователя и вычисление параметров прошедшего потока газа. В состав электронного блока входит дисплей, на котором отображаются результаты измерений, сообщения системы самодиагностики и другая служебная информация.
Счетчики присоединяются к трубопроводу с помощью фланцев. Длина прямого участка трубопровода перед счетчиком должна быть не менее 10 DN без струевыпрямителя, не менее 5 DN со струевыпрямителем (прямой участок длиной не менее 2 DN и участок со струевьщрямцтецем не менее 3 DN). Длина прямого участка трубопровода после счетчика должна быть нежЙ'ее.Э ЙЖ
Счетчики выпускают в двух исполнениях: ALTOSONIC VI2, ALTOSONIC V12-1 .С>‘ \
Программное обеспечение ALTOSONIC V12 осуществляет контроль р^брты алгорит^(ов счетчиков и вычисления параметров газового потока в трубопроводе. ч х _ #
Подключение счетчиков к персональному компьютеру осуществляется через интерфейс RS-485.
Счетчики выполнены по классу взрывозащиты 2ExdmIIBT5 или 2ExdemIIBT5.
Внешний вид счетчиков приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

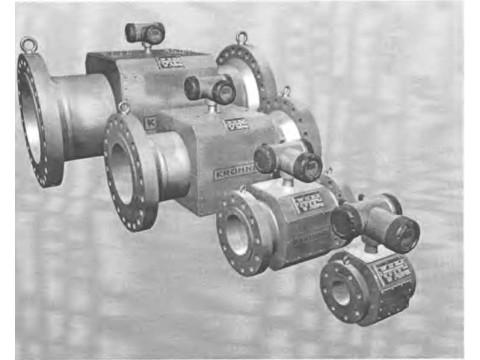

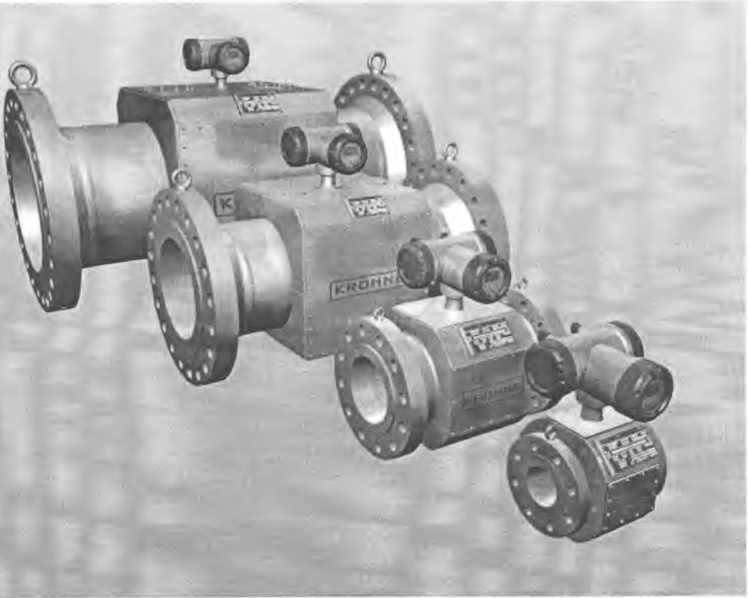

Рисунок 1 - Внешний вид счетчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Основные технические и метрологические характеристики представлены в таблице 1.
|
Наименование характеристики |
Значение параметра |
|
1 |
2 |
|
Диаметр условного прохода DN, мм |
от 100 до 1600 |
|
Диапазон измерений объемного расхода, м3/ч: - минимальный - максимальный |
от 20 до 2100 от 800 до 117000 |
|
Пределы допускаемой относительной погрешности измерения объемного расхода (объема) газа, %: - в диапазоне измерений 0,TQmax < Q < Qmax - в диапазоне измерений Qmin < Q < 0,TQmax |
± 0,3; ± 1,0 ± 0,5; ± 1,5 |
|
Диапазон температур измеряемой среды, °C |
от минус 20 до плюс 100; от минус 40 до плюс 100 (по заказу) |
|
Диапазон рабочего давления измеряемой среды, МПа |
от 0,4 до 45 |
|
Температура окружающей среды при эксплуатации, °C: |
от минус 40 до плюс 60 |
|
Относительная влажность окружающего воздуха при эксплуатации, % |
ДО 95 _ |
|
Диапазон температура окружающего воздуха при транспортировании и хранении, °C |
// от минус 50 до плюс 70 |
|
Напряжения питания постоянного тока, В |
24+12 |
продолжение таблицы 1
|
1 |
2 |
|
Мощность потребления, Вт |
не более 15 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254: - первичный преобразователь - электронный блок |
IP 66 IP 65 |
|
Класс взрывозащиты |
2ExdmIIBT5 или 2ExdemIIBT5 |
|
Параметры выходных сигналов: - токовый, мА - цифровой - интерфейс |
от 4 до 20 4 выхода RS-485; Ethernet |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки счетчиков входит:
• счетчик - 1шт.;
• комплект эксплуатационной документации фирмы - 1 экз.;
• МРБ МП.2368-2013 "Счетчики газа ультразвуковые серии ALTOSONIC. Методика поверки";
• комплект ЗИП.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "KROHNE ALTOMETER" (Нидерланды);
МРБ МП.2368-2013 "Счетчики газа ультразвуковые серии ALTOSONIC. Методика поверки".
Заключение
Счетчики газа ультразвуковые серии ALTOSONIC соответствуют требованиям документации фирмы "KROHNE ALTOMETER" (Нидерланды);
Межповерочный интервал - не более 24 месяцев (для счетчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
