Счетчики газа малогабаритные СГМ-1,6
| Номер в ГРСИ РФ: | РБ 03 07 5215 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ЗАО "Счетприбор", г. Орел |
|
Описание типа РБ 03 07 5215 13 [2014-01-08]
rb-03-07-5215-13_2014-01-08.pdf
|
Скачать |
Счетчики газа малогабаритные СЕМ-1,6 (далее - счетчик) предназначены для измерений проходящего,через счетчик объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), применяемого в бытовых и производственных целях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5215 13 |
| Наименование | Счетчики газа малогабаритные СГМ-1,6 |
| Год регистрации | 2013 |
| Номер сертификата | 8688 |
| Дата регистрации | 2013-08-29 |
| Срок действия | 2017-10-22 |
| Получатель сертификата | ЗАО "Счетприбор", г. Орел, Россия (RU) |
Производитель / Заявитель
ЗАО "Счетприбор"
Адрес: ул. Спивака, 74А, г. Орел, 302005
Контакты: (4862)72-44-81, schetpribor2006@yandex.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 96/24 мес. |
| Методика поверки | Поверка проводится по СПЭФ.407279.002-РБ МП1. Межповерочный интервал для бытовых счетчиков газа - не более 96 мес., для промышленных счетчиков газа - не более 24 мес. |
| Признание поверки | Первичная при выпуске из производства: Орловский ЦСМ (номер реестра - №109, шифр поверительного клейма - ВИ)(НТК №08-13). |
Поверители
Скачать
|
Описание типа РБ 03 07 5215 13 [2014-01-08]
rb-03-07-5215-13_2014-01-08.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа малогабаритные СЕМ-1,6 (далее - счетчик) предназначены для измерений проходящего,через счетчик объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), применяемого в бытовых и производственных целях.
Описание
Принцип действия счетчика основан на использовании эффекта колебания струи измеряемого газа при протекании через струйный автогенератор.
Колебания струи, возникающие в струйном автогенераторе, преобразуются пьезодатчиком в электрические импульсы с частотой, пропорциональной расходу газа, воспринимаемых электронным блоком. Электронный блок производит вычисление объема газа, прошедшего через счетчик с последующей индикацией его на жидкокристаллическом индикаторе (далее - индикаторное устройство).
Счетчик состоит из:
- струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками;
- электронного блока;
- литиевой батареи дляюлектропитания электронного блока;
- крышки корпуса с пломбировочным кольцом.
На индикаторном устройстве цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов которых он предназначен.
Счетчик выпускается без температурной коррекции.
Обозначение счетчика при заказе:
Счетчик газа малогабаритный СГМ-1,6 Xi Хг
где Счетчик газа малогабаритный СГМ-1,6- тип счетчика;
Xi - наличие интерфейса связи: И - импульсного типа; незаполненное знакоместо -без интерфейса;
Хг - наличие комплекта монтажных частей (далее - комплект): М - с комплектом; незаполненное знакоместо - без комплекта.

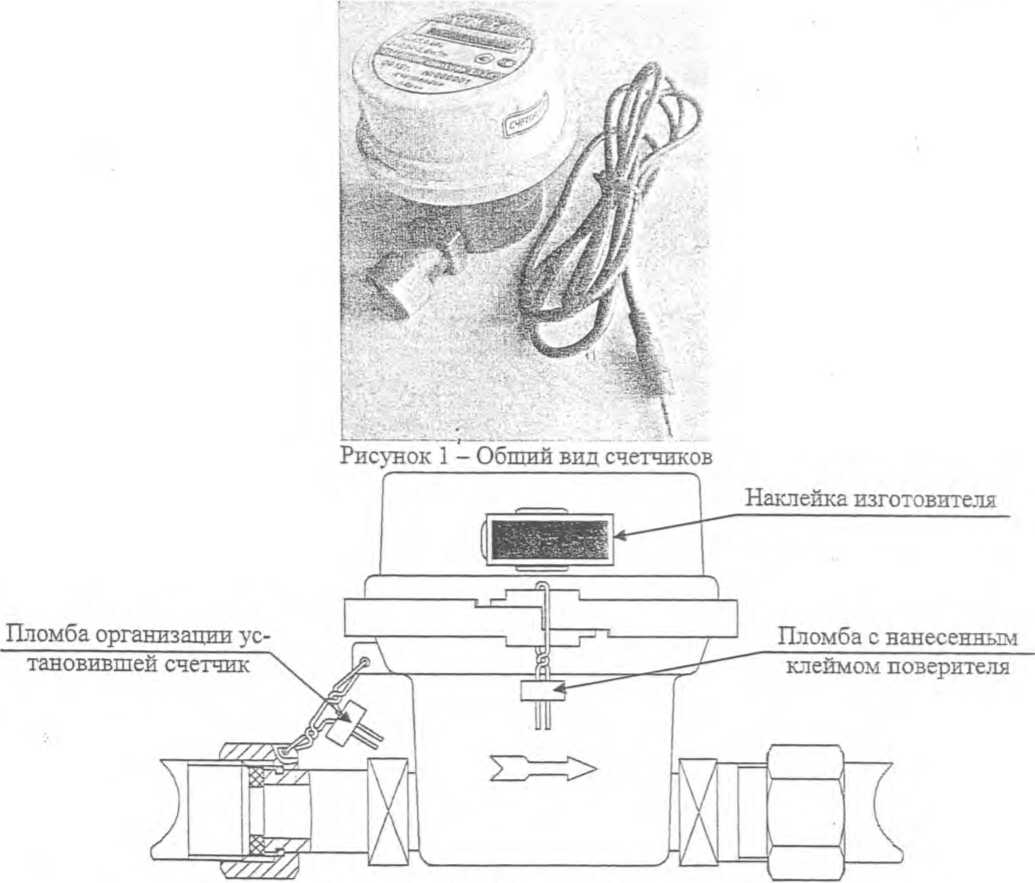

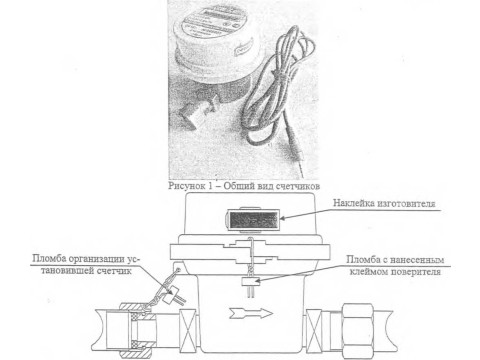

Общий вид счетчиков показан на рисунке 1.
Места пломбировки в соответствии с рисунком 2.
Рисунок 2 - Места пломбировки
Технические характеристики
Таблица 1
и технические
|
Наименование параметра |
Единица измерения |
Значение параметра |
|
1 Минимальный объемный расход. Qmm |
м3/ч |
0.04 |
|
2 Максимальный объемный расход. Qmax |
мУч |
1,6 |
|
3 Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне расходов: Qmin S Q < 0,2'Qmax 0,2'Qmax — Q — ДО Qmax |
% |
± 3,0 ± 1.5 |
|
4 Цена деления младшего разряда индикаторного устройства |
м3 |
0,001 |
|
5 Вес импульса |
м3 |
0,01 |
|
6 Максимальное рабочее избыточное давление газа. Ршах |
кПа |
5 |
|
7 Потеря давления газа при Qmax- не более |
кПа |
1,3 |
|
8 Температура^измеряемой среды |
от - 10 до + 50 | |
|
Окончание таблицы ] |
— | |
|
9 Условия эксплуатации: температура окружающего воздуха и измеряемой среди х относительная влажность, не более ’ * атмосферное давление |
>*• огрн io' |
от -10 до + 50 80 от 84 до 106,7 |
о V
|
10 Емкость индикаторного устройства |
мл |
99999,999 |
|
11 Напряжение электропитания от литиевой батареи |
В |
3,6 |
|
Т2 Срок службы литиевой батареи, не менее |
лет |
12 |
|
13 Габаритные размеры, не более: - длина - ширина - высота |
мм |
110 '.84 82 |
|
14 Присоединительная резьба по ГОСТ 6357-81 |
дюйм |
1/2 |
|
15 Масса счетчика, не более |
кг |
0,6 |
|
16 Диаметр условного прохода |
мм |
15 |
|
17 Средний срок службы |
лет |
12 |
Знак утверждения типа
наносится на самоклеящуюся этикетку на лицевой панели счетчика и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 2 — Комплектность счетчика
|
Наименование |
Количество |
|
Счетчик газа CTM-1,6J |
1 |
|
Руководство по эксплуатации |
1 |
|
Упаковка |
1 |
|
Методика поверки2 |
1 |
|
— Модификация и наличие комплекта монтажных частей определяется договором на поставку. — Определяется договором на поставку. | |
Поверка
осуществляется в соответствии с документом СПЭФ.407279.002 МП «Счетчики газа малогабаритные СГМ-1,6. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 07.08.2012 г.
Основное средство поверки - Установка поверочная для счетчиков газа УПС-16, диапазон измерений от 0,016 до 16 м3/ч, пределы допускаемой основной относительной погрешности ± 0,5 %.
Сведения о методах измерений
изложены в СПЭФ.407279.002 РЭ «Счетчики газа малогабаритные СГМ-1,6. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
2. СПЭФ.407279.002 ТУ «Счетчик газа малогабаритный СГМ-1,6. Технические условия».
