Счетчики газа бытовые РБГ Т

Назначение

Счетчики газа бытовые РБГ Т (типоразмерного ряда Gl,6, G2,5) предназначены для измерения и коммерческого учета израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90 с приведением измеренного в рабочих условиях объема газа к стандартным условиям по температуре газа 293,15 К (20 °C), с отображением информации об объеме израсходованного газа на табло счетчика и архивированием информации за 12 месяцев.

Область применения - жилые дома и объекты соцкультбыта.

Описание

Счётчик состоит из блока-измерителя расхода, представляющего собой герметичный корпус с датчиком, и электронного вычислителя, закреплённого в корпусе. Датчик определяет скорость потока газа и его температуру. Информация обрабатывается вычислителем и отражается на жидкокристаллическом индикаторе (ЖКИ):

текущий расход, м3/ч;

суммарный объем потребляемого газа, приведенный к стандартным условиям по температуре газа, м3;

дата (год, месяц);

архив объёма газа за указанный месяц и год и так последовательно за преды

дущие 12 месяцев помесячно;

предупреждение «Вставить батарею»

Электрическое питание счетчика осуществляется от автономного источника питания - литиевой батареи с номинальным напряжением 3,6 В емкостью 8,5 Ач, обеспечивающей поддержание работоспособности не менее 9 лет вне зависимости от количества обращений. При напряжении питания менее 3,3 В на ЖКИ выводится предупреждение «Вставить батарею».

Режим работы счетчика - длительный беспрерывный.

Счетчик может выпускаться с правой и левой подачей газа для горизонтальной установки. Направление подачи газа указано стрелкой на дне корпуса счетчика.

Устанавливаться в газовую магистраль счетчик может горизонтально или вертикально, в соответствии со стрелкой и надписью на дне корпуса («Устанавливать вертикально» или «Устанавливать горизонтально»). При установке прямые участки до и после счетчика не требуются.

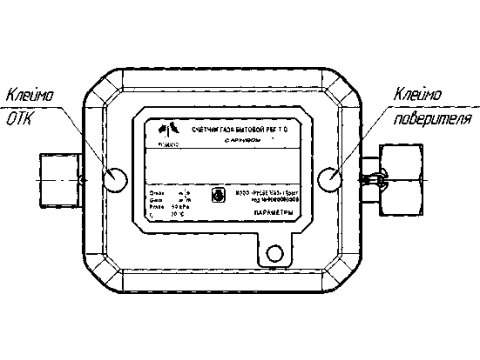

Схема пломбировки от несанкционированного доступа и места для нанесения оттисков клейм приведены на рисунке 1.

Место пломбиробания газоснабжающей организации

Рисунок 1.

Условия применения:

атмосферное давление от 84,0 до 106,7 кПа;

по устойчивости к климатическим воздействиям счетчик относится к группе исполнения СЗ по ГОСТ 12997-84 (диапазон температуры от минус 10 °C до 50 °C и относительная влажность до 95% при температуре 35 °C и более низких температурах без конденсации влаги, в закрытых помещениях при отсутствии в воздухе агрессивных паров и газов);

степень защиты IP50 по ГОСТ 14254-96;

по устойчивости к воздействию вибраций счетчик соответствует группе N2 по ГОСТ 12997-84 с частотой вибраций 10-55 Гц и амплитудой смещения 0,35 мм;

счетчик устойчив к воздействию переменного магнитного поля с частотой 50 Гц и напряженностью 400 А/м;

счетчик устойчив к воздействию электростатических разгадо^ 'Эз соответствии с СТБ МЭК 61000 4-2 по критерию качества функционирования А испытательный уровень 2;

Описание типа средств измерений

счетчик устойчив к воздействию радиочастотного электромагнитного поля в соответствии с СТБ МЭК 61000-4-3 испытательный уровень 2 (3 В/м) по критерию качества функционирования А.

счетчик устойчив к воздействию температуры 450 °C;

средний ток потребления не более 100 мкА;

счетчик герметичен при температуре окружающей среды 120 °C;

собственный уровень шума счетчика при максимальном расходе на расстоянии

1 м от него не превышает 30 дБА по ГОСТ 23337;

уровень радиопомех, излучаемых счетчиком, не превышает 40 дБ в полосе частот от 30 до 230 МГц для приборов группы 1 класса А по СТБ ЕН 55011.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общий вид, габаритные и присоединительные размеры счетчика

Рисунок 2.

Знак утверждения типа

Знак Государственного реестра наносится на лицевую панель счетчика методом офсетной печати, а также на паспорт-руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки счетчика входит:

- счетчик газа бытовой РБГ Т (G 1,6 или G2,5) (левый, правый или вертикальный) -1 шт.;

- паспорт-руководство по эксплуатации - 1 экз.;

- прокладка - 2 шт.;

- заглушка - 2 шт.;

- упаковка - 1 шт.;

- методика поверки (по отдельному заказу) - 1 экз.

Поверка

Поверка счетчиков осуществляется по МРБ МП.2353-20(4^х ^ЗЗзфйен МРБ МП.2353-2013) «Счетчики газа бытовые РБГ Т» Методика поверф/ ,, ,

лист 4 из 5                                 V '__L’

Поверку счетчиков газа бытовых, предназначенных для применения либо применяемых в сфере законодательной метрологии проводить юридическими лицами, входящими в государственную метрологическую службу или иными юридическими лицами, аккредитованными для ее осуществления (межповерочный интервал - 96 месяцев).

Основное оборудование, необходимое для поверки: поверочная установка с относительной погрешностью не более ±0,5%.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ BY 809001016.003-2013 изм.1 « Счетчики газа бытовые РБГ Т. Технические условия».

Заключение

Счетчики газа бытовые РБГ Т требованиям ТУ BY 809001016.003-2013 изм.1 соответствуют.
