Установки высоковольтные измерительные (испытательные) УПУ-21/1, УПУ-21/2

Назначение

Установки высоковольтные измерительные (испытательные) УПУ-21/1, УПУ-21/2 (далее - установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для измерения тока утечки изоляции электротехнических и радиоэлектронных изделий по постоянному току.

Установки применяют в научно-исследовательских институтах, при производстве и испытаниях радио- и электротехнической продукции на предприятиях, в испытательных центрах и лабораториях, ремонтных мастерских.

Описание

Установка представляет собой регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенным измерителем.

Установки изготовляют в двух модификациях: УПУ-21/1, УПУ-21/2.

Установка УПУ-21/1 имеет выходное напряжение, регулируемое от 0 до 5 кВ.

Установка УПУ-21/2 имеет выходное напряжение, регулируемое от 0 до 10 кВ.

Принцип действия установок основан на преобразовании напряжения переменного тока 230 В от сети питания через повышающий трансформатор в напряжение постоянного или переменного тока, регулируемое автотрансформатором.

Измерение тока утечки осуществляется с помощью встроенного датчика тока.

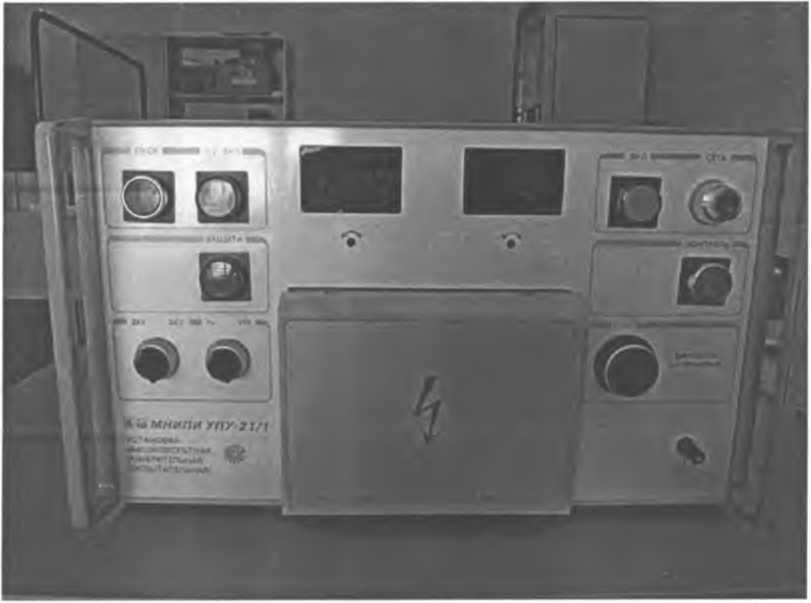

Внешний вид установок представлен на рисунках 1,2.

Схема пломбирования установок от несанкционированного доступа с указанием мест для нанесения знака поверки приведена в приложении А.                        /у'З'"

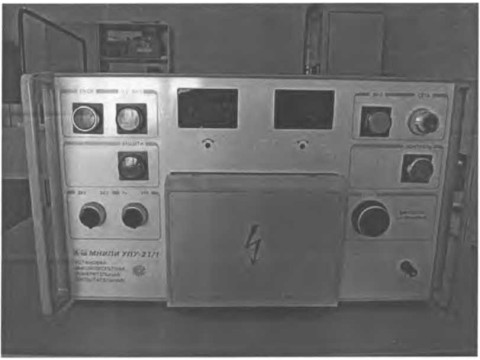

Рисунок 1 -УПУ-21/1

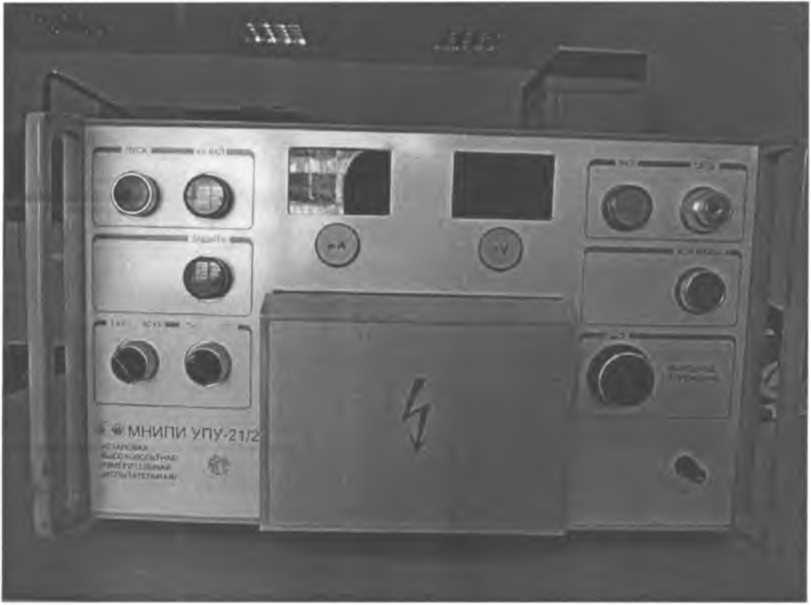

Рисунок 2 -УПУ-21/2

Основные технические и метрологические характеристики

1 Диапазоны воспроизведения выходного напряжения постоянного и переменного тока:

- для установки УПУ-21/1           от 0 до 2 кВ и от 0 до 5 кВ;

- для установки УПУ-21/2           от 0 до 3 кВ и от 0 до 10 кВ.

Пределы допускаемой приведенной погрешности выходного напряжения постоянного и переменного тока ± 3 %.

2 Ток нагрузки не менее 1 мА.

3 Токи утечки изоляции измеряются по встроенному миллиамперметру со шкалой от 0 до 0,1 мА. Миллиамперметр работает только в режиме напряжения постоянного тока. Пределы допускаемой приведенной погрешности измерения тока по встроенному миллиамперметру в диапазоне от 0,01 до 0,1 мА равны ± 15 %.

4 Амплитудное значение пульсаций напряжения постоянного тока относительно установленного выходного напряжения на холостом ходу не более 5 %.

5 Время пропадания выходного напряжения при срабатывании защиты не более 1 с.

6 Диапазон срабатывания тока защиты от 100 до 120 мА.

Ток короткого замыкания выхода не менее 200 мА.

7 Мощность, потребляемая установками от сети переменного тока напряжением 230 В частотой 50 Гц, не более 500 В-А.

8 Габаритные размеры установок (485±3) х (295±3) х (475±3) мм.

9 Масса установок:

- УПУ-21/1 не более 32 кг;

- УПУ-21/2 не более 37 кг.

Масса установок в упаковке:

- УПУ-21/1 не более 39 кг;

- УПУ-21/2 не более 44 кг.

10 Питание установок осуществляется от сети переменного тока напряжением (230±23) В частотой (50±0,5) Гц.

11 Степень защиты оболочки IP20 по ГОСТ 14254-96.

12 Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

13 Условия транспортирования:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

14 Уровень радиопомех, создаваемых

от 10 до 35;

80 при температуре 25 °C; от 84,0 до 106,7 (от 630 до 800).

от минус 50 до плюс 50;

95 при температуре 25 °C; от 84,0 до 106,7 (от 630 до 800).

установкой, не превышает значений,

установленных СТБ EN 55011-2012 для оборудования класса В.

15 Устойчивость к воздействию внешних помех.

Устойчивость к электростатическим разрядам при непосредственном (контактном) воздействии электростатического разряда соответствует испытательному уровню 2 по СТБ IEC 61000-4-2-2011, критерий качества функционирования В.

Устойчивость к динамическим изменениям в цепях электропитания соотв классу 2 по СТБ МЭК 61000-4-11-2006, критерий качества функционирования В.

Устойчивость к наносекундным импульсным помехам соответствует испытательному уровню 2 по СТБ МЭК 61000-4-4-2006, критерий качества функционирования В.

Устойчивость к радиочастотному электромагнитному полю соответствует степени жесткости 2 по СТБ IEC 61000-4-3-2009, критерий качества функционирования А.

Устойчивость к микросекундным импульсным помехам большой энергии соответствует 2 классу условий эксплуатации по СТБ МЭК 61000-4-5-2006, критерий качества функционирования В.

Устойчивость к кондуктивным помехам, наведенным радиочастотным электромагнитным полем на портах электропитания переменного тока, соответствует степени жесткости 2 по СТБ IEC 61000-4-6-2011, критерий качества функционирования А.

16 Время установления рабочего режима не более 5 мин.

17 Время непрерывной работы в рабочих условиях применения не менее 8 ч.

18 Показатели надёжности

- средняя наработка на отказ не менее 5000 ч.

- средний срок службы не менее 5 лет.

- средний срок сохраняемости не менее 4 лет для отапливаемых хранилищ.

- среднее время восстановления работоспособного состояния не более 4 ч.

Знак Утверждения типа

Знак Утверждения типа наносится на передние панели установок методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки установок указан в таблице 1.

Таблица 1

Технические документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования»;

ТУ РБ 100039847.061-2004 «Установки высоковольтные измерительные (испытательные) У ПУ-21/1, УПУ-21/2. Технические условия».

МРБ МН. 1445-2005 «Установка высоковольтная измерительная (испытательная) УПУ-21/1, УПУ-21/2. Методика поверки».

Заключение

Установки высоковольтные измерительные (испытательные) УПУ-21/1, УПУ-21/2 соответствуют ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ РБ 100039847.061-2004.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
