Системы повременного учета длительности соединений автоматизированные АПУС АТС/АМТС EWSD

Назначение

Системы повременного учета длительности соединений автоматизированные

АПУС ATC/AMTC EWSD (далее - АПУС ATC/AMTC EWSD) с версией программного обеспечения V.15, предназначены для измерения длительности исходящих телефонных соединений абонентов автоматической электронной цифровой коммутационной системы связи.

Область применения - местная, междугородная и международная телефонная связь.

Описание

АПУС ATC/AMTC EWSD представляет собой функциональную систему измерений длительности телефонных соединений абонентов, не имеющую выделенных блоков, плат или самостоятельных программ, а использующую возможности и функции электронной цифровой коммутационной системы связи, построенной с использованием аппаратно-программных средств платформы EWSD, с целью получения исходных данных для расчета стоимости телефонных соединений.

Основные функции:

- измерение длительности и учет состоявшихся исходящих соединений для местных, междугородных, международных соединений и соединений со спецслужбами;

- регистрация номеров и категории вызывающего и вызываемого абонентов АПУС ATC/AMTC EWSD, даты и времени начала каждого состоявшегося соединения;

Место нанесения государственного поверительного клейма-наклейки и место нанесения знака Государственного реестра приведено на рисунке в приложении А.

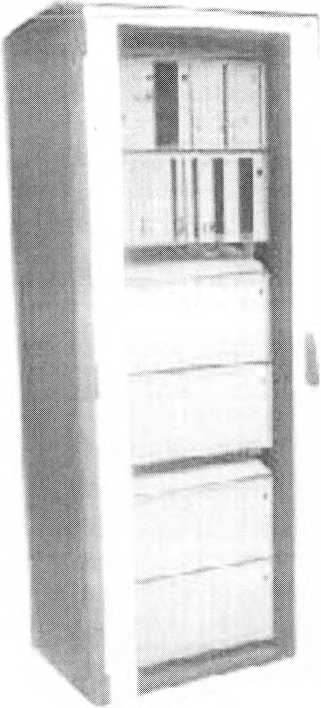

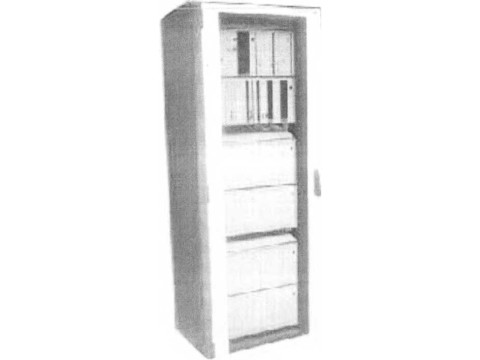

Рисунок 1 - Внешний вид АПУС АТС/АМТС EWSD

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия программного обеспечения

Напряжение питания постоянного тока, В,...............................................от 42 до 56.

Минимальная длительность телефонных соединений, с

Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений, с,

Допускаемая абсолютная погрешность измерения реального времени за сутки, с,..............................................не более ±1.

Сохранение информации (на магнитных носителях)

при отключении от сети................................................................неограниченно.

Климатические условия при эксплуатации:

- температура окружающего воздуха, °C,..........................................(20±5),

- относительная влажность, %,...................от 45 до 85 при температуре 25 °C,

- атмосферное давление. кПа,.............................................от 84,0 до 106,7.

Условия хранения в соответствии с МЭК 721-3-9 (1993):

- температура окружающего воздуха, °C,...............................от минус 5 до 45,

- относительная влажность, %,.................................95 при температуре 45°С,

- атмосферное давление, кПа,....................................................от 70 до 106.

Климатические условия при транспортировании в соответствии с МЭК 721-3-9 (1993^^

- температура окружающего воздуха, °C,......................от минус 40 до плюс 70,

относительная влажность, %.................................................... от 45 до 80 при 25 °C,

атмосферное давление, кПа.......................................................................от 70 до 106.

Защита от поражения электрическим током по С ГБ МЭК 60950-1-2003...................класс 1.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на нижнюю раму статива АПУС ATC/AMTC EWSD на фирменную (алюминиевую) табличку предприятия-изготовителя фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

АПУС ATC/AMTC EWSD в составе ATC/AMTC EWSD...............................1 комплект

Эксплуатационная документация на ATC/AMTC EWSD............................... 1 комплект

Методика поверки МРБ МП. 1540 - 2006...................................................... 1 экземпляр

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"

СТБ МЭК 60950-1-2003 "Оборудование информационных технологий. Безопасность.

Часть 1. общие требования".

МЭК 721-3-9 (1993) Классификация внешних факторов. Часть 3. Классификация групп внешних воздействующих факторов и их уровней.

МРБ МП. 1540 - 2006 " Системы повременного учета длительности соединений автоматизированные АПУС ATC/AMTC EWSD. Методика поверки".

Заключение

Системы повременного учета длительности соединений автоматизированные А11У С ATC/AMTC EWSD с версией программного обеспечения V.15 соответствуют ГОСТ 12997-84. СТБ МЭК 60950-1-2003, техническим требованиям документации фирмы-пзготовигеля в условиях кондиционирования помещений и обеспечения номинального напряжения питания. МЭК 721-3-9 (1993).

Межповерочный интервал - 12 мес.

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел.234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
