Штангенциркули ШЦ, ШЦК, ШЦЦ, штангенглубиномеры ШГ, ШГК, ШГЦ, штангенрейсмасы ШР, ШРЦ, штангензубомеры ШЗ
| Номер в ГРСИ РФ: | РБ 03 01 2833 06 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Глубиномеры |
| Производитель / заявитель: | "Guiling Measuring & Cutting Tool Co., Ltd.", Китай |
|
Описание типа РБ 03 01 2833 06 [2006-01-01]
rb-03-01-2833-06_2006-01-01.pdf
|
Скачать |
Штангенциркули ШЦ, ШЦК, ШЦЦ, штангенглубиномеры ШГ, ШГК, ШГЦ, штангенрейсмассы ШР. ШРЦ (в дальнейшем - штаигенинструмент) предназначены для измерения наружных и внутренних линейных размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2833 06 |
| Наименование | Штангенциркули ШЦ, ШЦК, ШЦЦ, штангенглубиномеры ШГ, ШГК, ШГЦ, штангенрейсмасы ШР, ШРЦ, штангензубомеры ШЗ |
| Год регистрации | 2006 |
| Номер сертификата | 3831 |
| Дата регистрации | 2006-03-07 |
| Срок действия | 2011-02-28 |
| Получатель сертификата | фирма "Shanghai Measuring & Cutting Tool Works", Китай (CN) |
Производитель / Заявитель
фирма "Shanghai Measuring & Cutting Tool Works"
Адрес: Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 166-89 для штангенциркулей, МИ 2196-92 для штагенглубиномеров, МИ 2190-92 для штангенрейсмассов, МИ 524-89 для штангензубомеров |
Поверители
Скачать
|
Описание типа РБ 03 01 2833 06 [2006-01-01]
rb-03-01-2833-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Штангенциркули ШЦ, ШЦК, ШЦЦ, штангенглубиномеры ШГ, ШГК, ШГЦ, штангенрейсмассы ШР. ШРЦ (в дальнейшем - штаигенинструмент) предназначены для измерения наружных и внутренних линейных размеров.
Штангензубомеры ШЗ предназначены для измерения толщины и высоты зуба зубчатых колес.
Область применения - машиностроение, приборостроение и другие отрасли промышленности.
Описание
Принцип действия штангенинструмента основан на применении двух шкал - основной и дополнительной. Основная шкала служит для сравнения измеряемого размера: дополнительная шкала, называемая нониусом, - для повышения точности отсчета долей деления основной шкалы.
Штангенциркули состоят из штанги, на которой нанесена основная шкала, рамки с нониусом, микрометрической подачи, стопорных винтов, измерительных губок, линейки глубиномера.
В штангенциркулях ШЦК, в отличие от штангенциркулей ШЦ, отсутствует рамка с нониусом и отсчет производится по круговой шкале.
В штангенциркулях ШЦЦ, в отличие от штангенциркулей ШЦ, отсутствует рамка с нониусом и отсчет производится по дисплею.
В штангенглубиномерах, в отличие от штангенциркулей, отсутствует неподвижная измерительная губка, а измерительная поверхность подвижной губки выполнена в виде одной плоскости и является поверхностью основания. Нижняя поверхность штанги является одной из измерительных поверхностей.
Штаигенрейсмасс отличается от штангенциркуля тем, что вместо неподвижных губок имеет массивное основание с хорошо обработанной нижней плоскостью, являющейся одной из измерительных поверхностей. К выступающей части рамки державкой крепятся сменные измерительные ножки. Острозаточенная ножка прямоугольного сечения предназначена для разметочных работ, ножка с двумя измерительными поверхностями - для измерения наружных и внутренних размеров.
Штангензубомер отличается от штангенциркуля тем, что имеет две взаимно перпендикулярные штанги, на которых нанесены основные шкалы: одна для установки высоты, а другая - для измерения длины хорды. ' Гяь i
Поверительное клеймо-наклейка ставится в паспорт на штангенинструмент.
Внешний вид штангенинструмента приведен на рисунках 1-9.

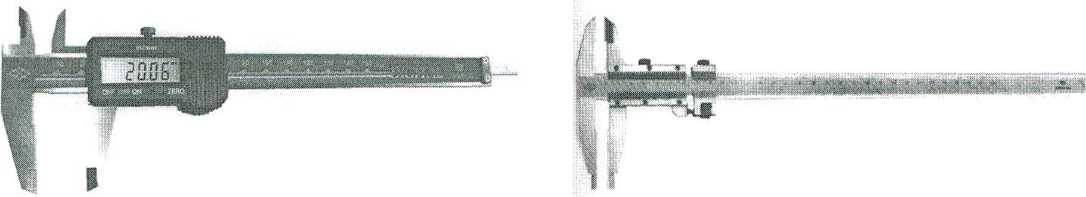

Рисунок 2. Штангенциркуль ШЦ
Рисунок 1. Штангенциркуль ШЦЦ
Рисунок 3. Штангенциркуль ШЦК
Рисунок 4. Штангенглубиномер ШГЦ
Рисунок 5. Штангенглубиномер ШГ

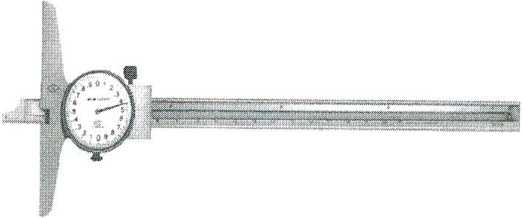

Рисунок 6. Штангенглубиномер ШГК
Рисунок 7. Штангенрейсмасс ШР

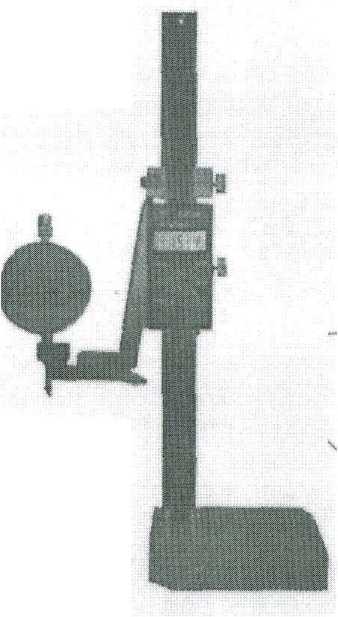

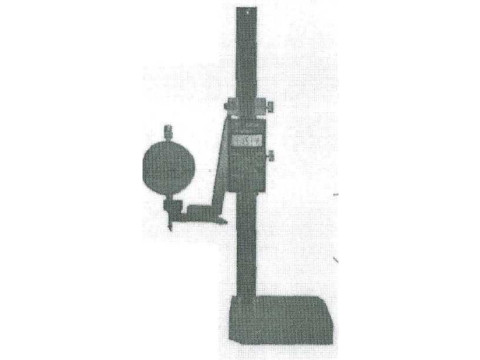

Рисунок 8. Штангенрейсмасс ШРЦ

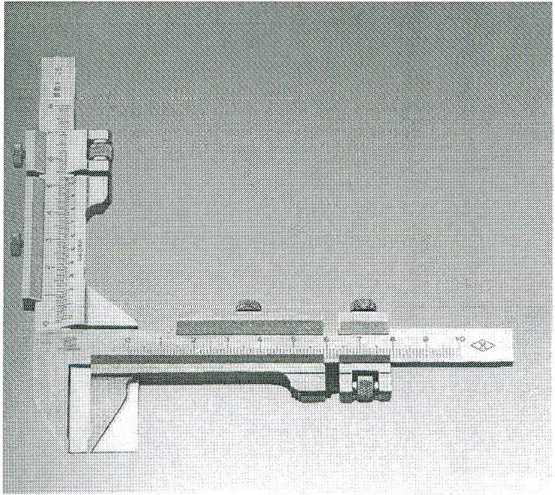

Рисунок 9. Штангензубомеры ШЗ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики штангенинструмента представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
Штангенциркули |
Штангенглубиномеры |
Штангенрейсмассы |
Штангензубомеры | |
|
1 Диапазоны измерения, мм |
0- 125; 0-150; 0 - 200; 0 - 300; 0 - 500; 0-600; 0-1000; 0-1500; 0-2000 |
0- 150; 0 -200; 0 - 300; 0 -500 |
0 - 200; 0 - 300; 0 - 500 |
1-40 |
|
2 Дискретность отсчета штангенинструмента с электронным цифровым отсчетным устройством (ШЦЦ, ШГЦ, ШРЦ), мм |
0,01 |
0,01 |
0,01 |
— । |
|
3 Дена деления нониуса штангенинструмента (ШЦ, ШГ, ШР, ШЗ), мм |
0,02; 0,05; 0,1 |
0,02 |
0,02 |
0,02 |
|
4 Цена деления круговой шкалы штангенинструмента (ШЦ, ШГ, ШР), мм |
0,02 |
0,02 |
— |
— |
|
5 Пределы допускаемой погрешности измерения, мм |
ГОСТ 166-89 |
ГОСТ 162-90 |
ГОСТ 164-90 |
±0,05 |
|
6 Допуск плоскостности измерительных поверхностей, мм, не более |
0,01 мм на 100 мм на длины измерительной поверхности |
0,004 |
0,004 |
0,004 |
|
7 Допуск параллельности измерительных поверхностей, не более |
0,02 мм при наименьшем отсчета не более 0,05 мм; 0,03 мм при наименьшем отсчета 0,1 мм |
— |
0,004 мм | |
|
8 Отклонение размера губок для измерения внутренних размеров от намаркированного значения, мм, не более |
±0,03 |
— |
— |
— |
Лист 4 Листов 5
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на штангу штангенинструмента методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
В комплект поставки штангенинструмента входит.
- штангенинструмент;
- паспорт на штангенинструмент.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- техническая документация фирмы «Shanghai Measuring & Cutting Tool Works» (Китай);
- ГОСТ 166-89 «Штангенциркули. Технические условия»;
- ГОСТ 162-90 «Штангенглубиномеры. Технические условия»;
- ГОСТ 164-90 «Штангенрейсмассы. Технические условия»;
- ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки»;
- МИ 2196-92 «ГСИ. Штангенглубиномеры. Методика поверки»;
- МИ 2190-92 «ГСИ. Штангенрейсмассы. Методика поверки»;
- МИ 524-89 «ГСИ. Штангензубомеры с нониусами типов ШЗН-18 и ШЗН-40. Методика поверки».
Заключение
Штангенинструмент соответствует документации фирмы-изготовителя, ГОСТ 166-89 «Штангенциркули. Технические условия», ГОСТ 162-90 «Штангенглубиномеры. Технические условия», ГОСТ 164-90 «Штангенрейсмассы. Технические условия».
Межповерочиый интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93
тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
