Глубиномеры микрометрические ГМ (в дальнейшем - глубиномеры) предназначены для измерения глубин пазов и высоты уступов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2835 06 |
| Наименование | Глубиномеры микрометрические ГМ |
| Год регистрации | 2006 |
| Номер сертификата | 3833 |
| Дата регистрации | 2006-03-07 |
| Срок действия | 2011-02-28 |
| Получатель сертификата | фирма "Shanghai Measuring & Cutting Tool Works", Китай, (CN) |
Производитель / Заявитель
фирма "Shanghai Measuring & Cutting Tool Works"
Адрес: Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2018-89 |
Поверители
Скачать
|
Описание типа РБ 03 01 2835 06 [2006-01-01]
rb-03-01-2835-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Глубиномеры микрометрические ГМ (в дальнейшем - глубиномеры) предназначены для измерения глубин пазов и высоты уступов.
Область применения - машиностроение, приборостроение и другие отрасли промышленности.
Описание
Глубиномеры представляют собой микрометрическую головку, запрессованную в плоское основание. Глубиномеры имеют сменные измерительные стержни, со сферической измерительной поверхностью, которые плотно вставляются в отверстие в торце микровинта. Принцип действия микрометрической головки основан на применении винтовой пары, преобразующей вращательное движение микрометрического винта в поступательное. Глубиномеры имеют две шкалы: для отсчета целых миллиметров размера служит продольная шкала, которая для удобства отсчета состоит из двух рядов делений (верхних и нижних) с относительным смещением 0,5 мм, равным шагу винта, для отсчета десятых и сотых долей миллиметра - круговая шкала с числом делений 50, нанесенная на конический торец барабана. Установка глубиномеров в нулевое положение производится по прилагаемым к ним цилиндрическим установочным мерам (втулки высотой 25 и 75 мм).
Поверителыюе клеймо-наклейка ставится в паспор т на глубиномер.

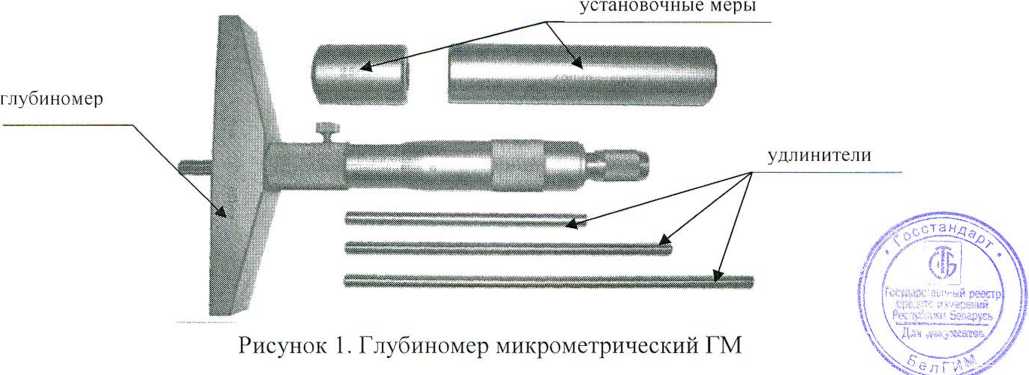

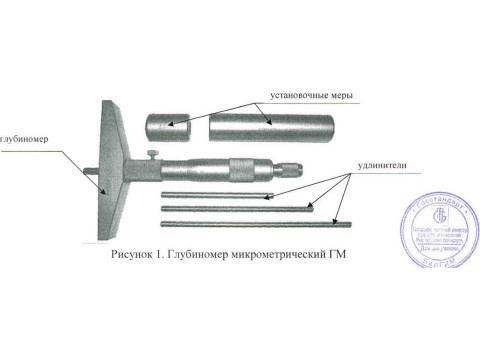

Внешний вид глубиномеров приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики глубиномеров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения, мм |
0-100 |
|
Цена деления, мм |
0,01 |
|
Класс точности |
1 и 2 по ГОСТ 7470-92 |
|
Измерительное усилие, Н |
От 3 до 7 |
|
Отклонение от плоскостности измерительных поверхностей основания глубиномера, мм |
0,001 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на основание глубиномера методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
В комплект поставки глубиномера входит:
- глубиномер;
- паспорт на глубиномер.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- техническая документация фирмы «Shanghai Measuring & Cutting Tool Works» (Китай);
- ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия»;
- МИ 2018-89 «ГСИ. Глубиномеры микрометрические. Методика поверки».
Заключение
Глубиномеры соответствуют документации фирмы-изготовителя, ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия».
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
