Нутромеры микрометрические НМ, НМТ, НМТЦ
| Номер в ГРСИ РФ: | РБ 03 01 2836 06 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Нутромеры |
| Производитель / заявитель: | "Guiling Measuring & Cutting Tool Co., Ltd.", Китай |
|
Описание типа РБ 03 01 2836 06 [2006-01-01]
rb-03-01-2836-06_2006-01-01.pdf
|
Скачать |
Нутромеры микрометрические НМ, НМТ, НМТЦ (в дальнейшем - нутромеры) предназначены для измерения внутренних размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2836 06 |
| Наименование | Нутромеры микрометрические НМ, НМТ, НМТЦ |
| Год регистрации | 2006 |
| Номер сертификата | 3834 |
| Дата регистрации | 2006-03-07 |
| Срок действия | 2011-02-28 |
| Получатель сертификата | фирма "Shanghai Measuring & Cutting Tool Works", Китай (CN) |
Производитель / Заявитель
фирма "Shanghai Measuring & Cutting Tool Works"
Адрес: Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 17215-71 |
Поверители
Скачать
|
Описание типа РБ 03 01 2836 06 [2006-01-01]
rb-03-01-2836-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Нутромеры микрометрические НМ, НМТ, НМТЦ (в дальнейшем - нутромеры) предназначены для измерения внутренних размеров.
Область применения - машиностроение, приборостроение и другие отрасли промышленности.
Описание
Нутромеры представляют собой микрометрическую головку с присоединенными к ней измерительными наконечниками. Принцип действия микрометрической головки основан на применении винтовой пары, преобразующей вращательное движение микрометрического винта в поступательное. Нутромеры имеют две шкалы: для отсчета целых миллиметров размера служит продольная шкала, которая для удобства отсчета состоит из двух рядов делений (верхних и нижних) с относительным смещением 0,5 мм, равным шагу винта, для отсчета десятых и сотых долей миллиметра - круговая шкала с числом делений 50, нанесенная на коническом торце барабана.
Поверительное клеймо-наклейка ставится в паспорт на нутромер.

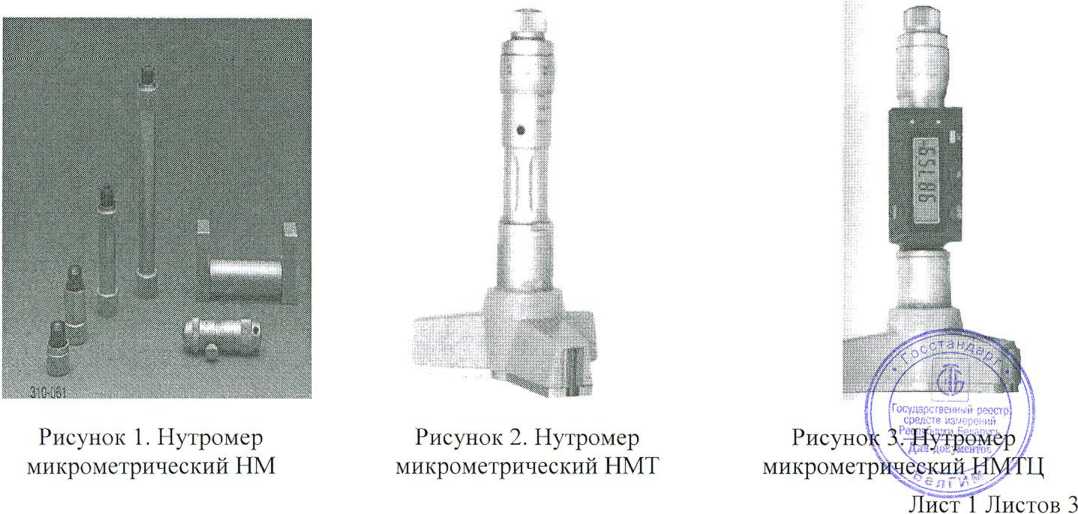

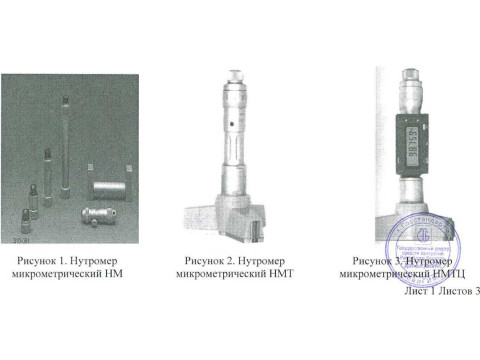

Внешний вид нутромеров приведен на рисунках 1-3.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нутромеров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики для исполнения | ||
|
НМ |
НМТ |
НМТЦ | |
|
1 Диапазон измерений, мм |
50-250;50-600; 50-1000; 50-1500; 100-1300; 100-1700; 100-2100; 1000-2000; 1000-3000; 1000-4000; 1000-5000 |
6-12; 11-20; 20-40; 40-100; 100-200; 200-300 |
6-12; 11-20; 20-40; 40-100 |
|
2 Цена деления, мм |
0,01 |
0,001; 0,005 |
- |
|
3 Дискретность отсчета, мм |
- |
- |
0,001 |
|
4 Пределы допускаемой погрешности нутромера |
- |
В диапазоне измерения 6-40 мм 0,004 мм В диапазоне измерения 40 -300 мм 0,005 мм |
В диапазоне измерения 6-40 мм 0,004 мм В диапазоне измерения 40 -100 мм 0,005 мм |
|
5 Размах показаний, мм |
- |
0,002 |
0,002 |
|
6 Погрешность суммарного размера микрометрической головки с присоединенными к ней удлинителями |
По ГОСТ 10-88 | ||
|
7 Изменение размера при зажиме микрометрического винта стопорным устройством |
0,002 |
— | |
|
8 Допустимые отклонения размера установочной меры от номинального значения, мм, не более |
По ГОСТ 10-88 |
Для класса точности 4 по ГОСТ 14865-78 | |
|
9 Диапазон температур окружающей среды в рабочих условиях, °C |
От 0 до 40 | ||
|
10 Относительная влажность окружающей среды в рабочих условиях, %, не более |
80 | ||
|
11 Диапазон температур окружающей среды в условиях транспортирования, °C |
от минус 20 до плюс 70 | ||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на корпус нутромера методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
В комплект поставки нутромера входит. - нутромер;
- паспорт на нутромер.
) Гос^да • выйный- реесто |«
чЖЙр^^Листов 3
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- техническая документация фирмы «Shanghai Measuring & Cutting Tool Works» (Китай);
- ГОСТ 10-88 «Нутромеры микрометрические. Технические условия»;
- ГОСТ 14865-78 «Кольца установочные к приборам для измерений диаметров отверстий. Технические условия»;
- ГОСТ 17215-71 «Нутромеры микрометрические. Методы и средства поверки»;
- МРБ МП. 1565-2006 «Нутромеры микрометрические трехточечные типа НМТ, НМТЦ»;
- МИ 2106-90 «ГСИ. Кольца установочные к приборам для измерений диаметров отверстий. Методика поверки».
Заключение
Нутромеры соответствуют документации фирмы-изготовителя, ГОСТ 10-88 «Нутромеры микрометрические. Технические условия», ГОСТ 14865-78 «Кольца установочные к приборам для измерений диаметров отверстий. Технические условия», ГОСТ 17215-71 «Нутромеры микрометрические. Методы и средства поверки».
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
