Индикаторные приборы ИЧ, ИЧЦ, МИГ, ИР3, НИ, ТИ, СИ
| Номер в ГРСИ РФ: | РБ 03 01 2837 06 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Guiling Measuring & Cutting Tool Co., Ltd.", Китай |
|
Описание типа РБ 03 01 2837 06 [2006-01-01]
rb-03-01-2837-06_2006-01-01.pdf
|
Скачать |
Индикаторные приборы исполнений ИЧ, ИЧЦ, (индикаторы часового типа) предназначены для измерения линейных размеров методом непосредственной оценки или методом сравнения с мерой, измерений отклонений формы и взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2837 06 |
| Наименование | Индикаторные приборы ИЧ, ИЧЦ, МИГ, ИР3, НИ, ТИ, СИ |
| Год регистрации | 2006 |
| Номер сертификата | 3835 |
| Дата регистрации | 2006-03-07 |
| Срок действия | 2011-02-28 |
| Получатель сертификата | фирма "Shanghai Measuring & Cutting Tool Works", Китай, (СN) |
Производитель / Заявитель
фирма "Shanghai Measuring & Cutting Tool Works"
Адрес: Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1724-87, МИ 1876-88, МИ 1928-88, МИ 2192-92, ГОСТ 8.359-79 |
Поверители
Скачать
|
Описание типа РБ 03 01 2837 06 [2006-01-01]
rb-03-01-2837-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Индикаторные приборы исполнений ИЧ, ИЧЦ, (индикаторы часового типа) предназначены для измерения линейных размеров методом непосредственной оценки или методом сравнения с мерой, измерений отклонений формы и взаимного расположения поверхностей.
Индикаторные приборы исполнения МИГ (многооборотные индикаторы) предназначены для измерения линейных размеров методом непосредственной оценки или методом сравнения с мерой, измерений отклонений формы и взаимного расположения поверхностей.
Индикаторные приборы исполнения ИРЗ (индикаторы рычажно-зубчатые) предназначены для измерений отклонений формы и взаимного расположения поверхностей.
Индикаторные приборы исполнения НИ (нутромеры индикаторные) предназначены для измерения внутренних размеров.
Индикаторные приборы исполнения СИ (скобы индикаторные) предназначены для измерения наружных размеров методом сравнения с мерой.
Индикаторные приборы исполнения ТИ (толщиномеры индикаторные) предназначены для измерения толщины изделий.
Область применения - машиностроение, приборостроение и другие отрасли промышленности.
Описание
Индикаторный прибор исполнения ИЧ состоит из корпуса, стержня с измерительным наконечником, циферблата с двумя шкалами: большой шкалой с ценой деления 0,01мм и малой шкалой с ценой деления 1мм, стрелок, обеспечивающих отсчет по шкалам, и кольца для установки индикатора на нуль при установке размера. Принцип действия индикаторных приборов ИЧ основан на преобразовании осевого перемещения измерительного стержня с рейкой во вращательное движение стрелки относительно шкалы по средствам реечной и зубчатых передач.
Индикаторный приор исполнения ИЧЦ состоит из корпуса, стержня с измерительным наконечником и дисплея.
Индикаторный прибор исполнения МИГ состоит из корпуса, циферблата с двумя шкалами, измерительного стержня, стрелок обеспечивающих отсчет по шкалам, винта для установки .индикатора на нуль. Принцип действия индикаторного прибора исполнения МИГ основан на преобразовании осевого перемещения измерительного стержня, по средствам рычажно-зубчатой передачи, во' вращательное движение стрелки относительно шкалы. Ц
К | измерений- 1 if
V F4C; feljssyci-. / it
% ХДаж^яят^/ fj
Х^-ЛирТjMlnCTOB 6
Индикаторный прибор исполнения ИРЗ состоит из корпуса, стержня с измерительным наконечником, циферблата, стрелки обеспечивающей отсчет по шкале. Механизм данного индикаторного прибора состоит из двух рычажных и одной зубчатой пары, в рычажной системе механизма предусмотрены регулировка передаточного отношения, путем изменения длины малого плеча первого рычага и выбор участка с минимальной погрешностью, путем изменением положения опорного штифта второго рычага.
Индикаторный прибор исполнения НИ состоит из корпуса, в который ввернут неподвижный регулируемый измерительный стержень, со сферической поверхностью и закрепляемый после установки на размер контргайкой, с противоположной стороны корпуса помещен подвижный измерительный стержень, перемещение которого через рычажную пару передается стрелке индикатора, в отверстие корпуса вставлены направляющие стержни центрирующего мостика, предназначенные для установки линии измерения в плоскости осевого сечения отверстия.
Индикаторный прибор исполнения СИ состоит из корпуса, в направляющих которого перемещаются подвижная и регулируемая пятки, циферблата и стрелки обеспечивающей отсчет по шкале. Принцип действия данного индикаторного прибора основан на преобразовании прямолинейного перемещения пятки во вращательное движение стрелки, по средством рычажной и зубчатой пар.
Индикаторный прибор исполнения ТИ состоит из корпуса, стержня с измерительным наконечником, циферблата, стрелки обеспечивающей отсчет по шкале и неподвижной пятки. Принцип действия данного индикаторного прибора основан на преобразовании осевого перемещения измерительного стержня с рейкой во вращательное движение показывающей стрелки по средствам реечной и зубчатых передач.
Поверительное клеймо-наклейка ставится в паспорт на индикаторный прибор.
Внешний вид индикаторных приборов приведен на рисунках 1-7.

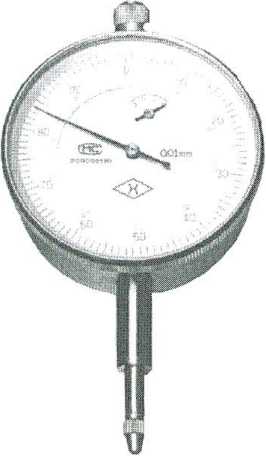

Рисунок 1.
Индикаторный прибор исполнения ИЧ

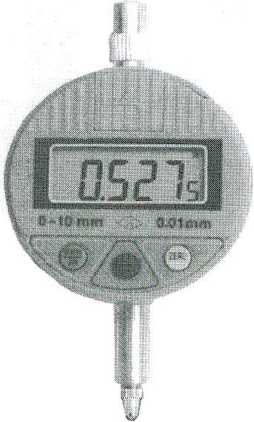

Рисунок 2.
Индикаторный прибор исполнения ИЧЦ

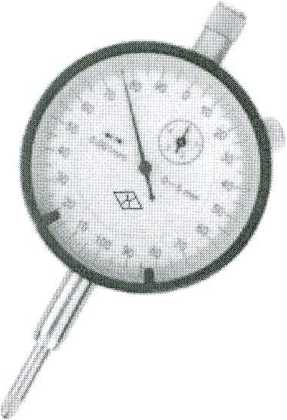

Рисунок 3.
Индикаторный прибор исполнения МИ1

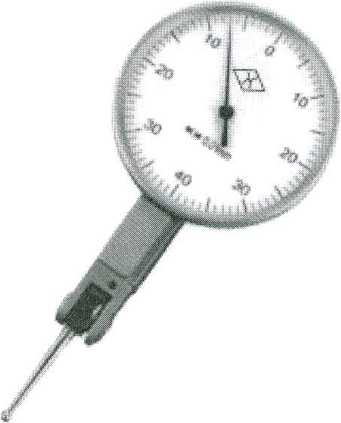

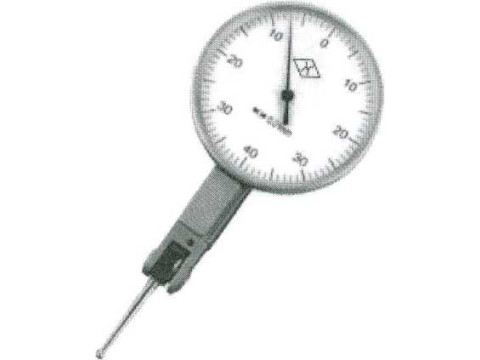

Рисунок 4.
Индикаторный прибор исполнения ИРЗ

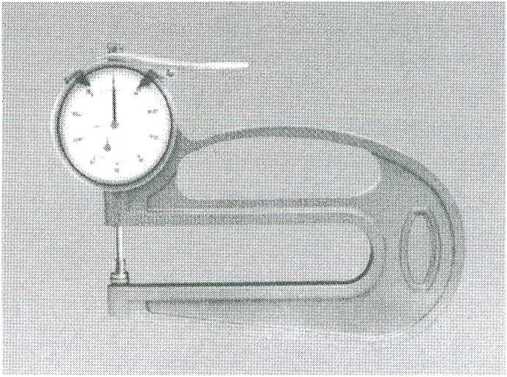

Рисунок 6.
Индикаторный прибор исполнения ТИ
Рисунок 5.
Индикаторный прибор исполнения НИ

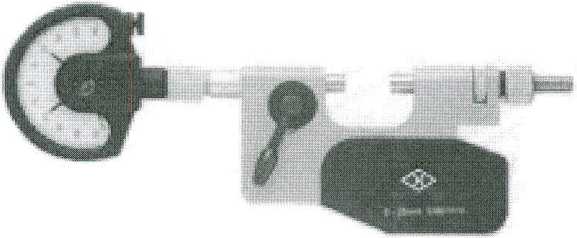

Рисунок 7. Индикаторный прибор исполнения СИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики индикаторных приборов представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики для исполнения индикаторных приборов | |||||||||
|
ИЧ |
ичц |
миг |
ИРЗ |
НИ |
ти |
СИ | ||||
|
1 Диапазон измерений, мм |
0-3; 0-5: 0-10 |
0-10; 0-25 |
0-1 |
±0,8 |
±0,2 |
±0,12 |
6-10; 10-18; 18-35; 35-50; 50-100; 50-160; 160-250 |
18-35; 35-50; 50-100; 50-160; 160-250 |
0 10 |
0-25; 25-50; 50-75; 75-100;100-125; 125 -150 |
|
2 Дискретность отсчета приборов с электронным цифровым отсчетным устройством, мм |
0,01 |
0,001 | ||||||||
|
3 Цена деления, мм |
0,01 |
- |
0,001 |
0,01 |
0,002 |
0,001 |
0,01 |
0,001 |
0.1; 0.01 |
0,001 |
|
4 Класс точности |
1,2 ГОСТ 557-68 |
1,2 ГОСТ 557- 68 |
- |
- |
- |
1,2 ГОСТ 868-82 |
- |
- |
- | |
|
5 Пределы основной абсолютной погрешности, мм |
- |
- |
- |
- |
- |
- |
- |
По ГОСТ 9244-85 |
±0,018 |
±0,001 |
|
6 Наибольшая разность погрешностей индикатора, мм, не более |
- |
- |
0,0025 |
0,010 |
0,004 |
0,004 | ||||
|
7 Размах показаний, мм, не более |
0,003 |
0,003 |
0,001 |
0,003 |
0,001 |
0,001 |
0.003 |
0,002 |
0.003 |
0,0005 |
|
8 Вариация показаний, мм, не более |
0,003 |
0,003 |
0,0015 |
- |
- |
- |
- |
- | ||
|
9 Погрешность, вносимая не точным расположением центрирующего мостика, мм |
±0.003 | |||||||||
|
ДЛ/ИзмСрйтельнос усилие, более |
- |
- |
0,4 |
- |
- |
1,5 |
- | |||
|
1 Допуск 'ПЛОСКОСТНОСТИ измерительных поверхно-ЬхейЦмк?л5Де более |
0,001 |
0,0006 | ||||||||
Лист 4 Листов 6
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на корпус индикаторного прибора методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
В комплект поставки индикаторного прибора входит.
- индикаторный прибор;
- паспорт на индикаторный прибор.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- техническая документация фирмы «Shanghai Measuring & Cutting Tool Works» (Китай);
- ГОСТ 8.359-79 «ГСОЕИ. Скобы с отсчетным устройством. Методы и средства поверки»;
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия»;
ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия»;
- ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0.01 мм. Технические условия»;
- ГОСТ 9244-85 «Нутромеры с ценой деления 0,001 и 0,002 мм. Технические условия»;
ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм. Технические условия»;
- ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия»;
- ГОСТ 1 1358-89 «Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия».
- МРБ МП. 1564-2006 «Нутромеры индикаторные. Методика поверки»;
МРБ МП. 1582-2006 «Индикаторы рычажно-зубчатые с ценой деления 0,001 и 0,002 мм. Методика поверки»;
- МИ 1724-87 «Методические указания. ГСИ. Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм. Методика поверки»;
- МИ 1876-88 «Рекомендация. ГСОЕИ. Индикаторы многооборотные с ценой деления 0,001 и 0.002 мм. Методика поверки»;
МИ 1928-88 «Рекомендация. ГСОЕИ. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм»;
- МИ 2192-92 «Рекомендация. ГСОЕИ. Индикаторы часового типа с ценой деления 0,01 мм. Методика поверки»;
- МИ 2194-92 «ГСИ. Нутромеры индикаторные с ценой деления 0,01. Методика поверки»;
Заключение
Индикаторные приборы соответствую документации фирмы-изготовителя, ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия», ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия», ГОСТ 11358-89 «Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия»; ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм. Технические условия»; ГОСТ 9244-75 «Нутромеры с ценой деления 0,001 и 0,002 мм. Технические условия»; ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия»; ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия».
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
