Контроллеры универсальные многоконтурные UMC 800
Номер в ГРСИ РФ: | РБ 03 23 1250 06 |
---|---|
Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
Производитель / заявитель: | «Honeywell», США |
UMC800 представляет собой модульный контроллер (далее - контроллер), позволяющий работать как в аналоговом, так и в цифровом режимах для обеспечения потребностей небольших управляемых процессов. UMC800 может использоваться для контроля технологических устройств, например, печей, климатических камер, реакторов, духовых шкафов, варочных аппаратов и др.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 23 1250 06 |
Наименование | Контроллеры универсальные многоконтурные UMC 800 |
Год регистрации | 2006 |
Номер сертификата | 3840 |
Дата регистрации | 2006-03-07 |
Срок действия | 2011-02-28 |
Получатель сертификата | фирма "Honeywell ", США (US) |
Производитель / Заявитель
фирма "Honeywell Inc."
Адрес: 16404 North Black Canyon Hwy., Phoenix, AZ 85053
Контакты: www.honeywell.com
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП.Мн 988-2001 (утверждена БелГИМ) |
Поверители
Скачать
Описание типа РБ 03 23 1250 06 [2006-01-01]
rb-03-23-1250-06_2006-01-01.pdf
|
Скачать | ||
Описание типа РБ 03 23 1250 06 [2006-11-28]
rb-03-23-1250-06_2006-11-28.pdf
|
Скачать |
Описание типа
Назначение
UMC800 представляет собой модульный контроллер (далее - контроллер), позволяющий работать как в аналоговом, так и в цифровом режимах для обеспечения потребностей небольших управляемых процессов. UMC800 может использоваться для контроля технологических устройств, например, печей, климатических камер, реакторов, духовых шкафов, варочных аппаратов и др.
Описание
Контроллер состоит из блока ЦП с двумя последовательными портами связи, источника питания и объединительной платы, поддерживающей размещение до 16 модулей ввода\вывода. Контроллер имеет до 64 универсальных аналоговых входов, 16 аналоговых выходов, 96 цифровых входов\выходов. Модули могут быть выполнены в 10 различных конфигурациях для работы как в аналоговом, так и в цифровом режимах при различных формах и уровнях сигналов.
Дополнительно контроллер может комплектоваться платой с последовательным RS485 портом, поддерживающей зависимый режим обмена данными с головным ПК для централизованной обработки и управления данными и\или по протоколу Modbus RTU с другими устройствами производства Honeywell или совместимыми с ними.
В UMC800 реализована архитектура конфигурирования функциональных блоков для разработки управляющих задач аналогового и цифрового режимов управления. Функциональный блок может быть представлен как физическим входом\выходом, несколькими физическими входами\выходами, так и внутренней функцией - алгоритм PID. Контроллеры имеют более 70 стандартных типов алгоритмов функциональных блоков, таких как:
■ функциональные блоки контура управления;
■ программатор уставок и блоки рецептуры; функциональные блоки планировщика заданий;
■ вспомогательные функциональные блоки управления;
■ функциональные блоки селектора сигнала;
■ функциональные блоки вычислений;
■ математические функциональные блоки;
■ логические функциональные блоки;
■ функциональные блоки таймеров/счетчиков;
■ блоки мониторинга и сигналов и т.п.
Контроллеры имеют защиту от несанкционированного доступа, функцию автоматической настройки, встроенные процедуры диагностических тестов для обеспечения надежной работы.

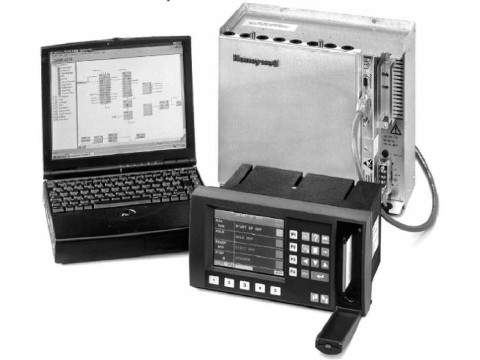

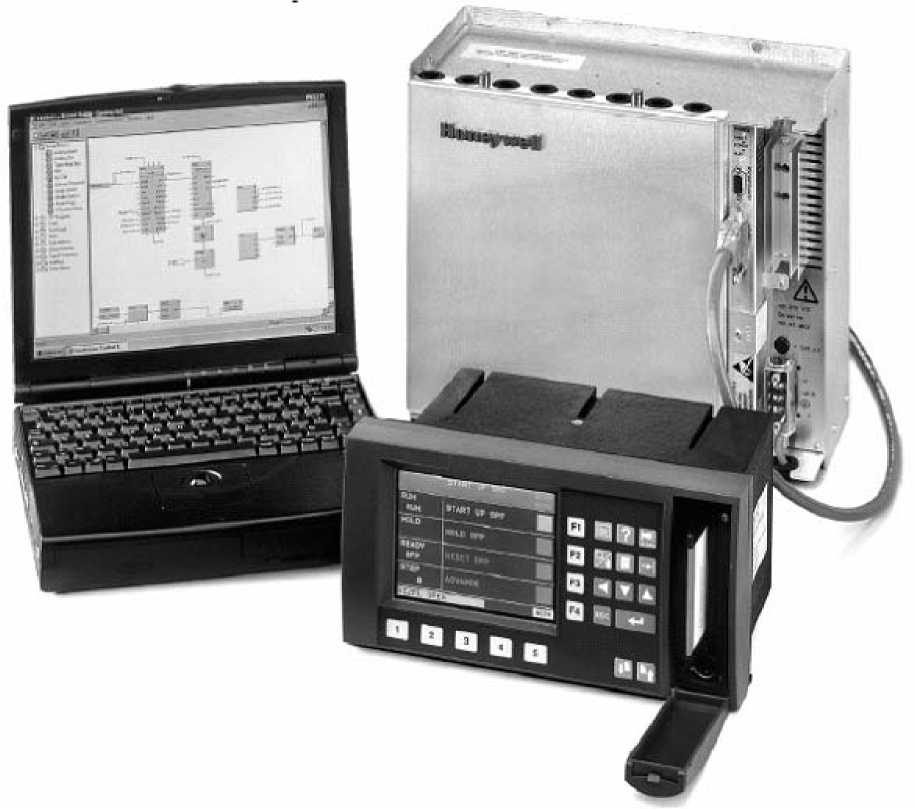

Рисунок 1 - Внешний вид контроллера UMC 800 (с подключенной ПЭВМ)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики контроллера представлены в таблицах 1 и 2.
Нормальная температура Диапазон рабочей температуры окружающего воздуха, 0С Температура транспортирования и хранения, 0С Относительная влажность без конденсата , % |
25 ± 3 от 0 до 50; от минус 40 до 66; |
Нормальные условия |
от 10 до 55 |
Транспортирования и хранения Габаритные размеры не более, мм |
от 5 до 95 299x331x165 |
Потребляемая мощность и масса зависят от комплектации контроллера.
Таблица 1
Наименование |
Входной модуль ID 1 | |||||
характеристик |
мВ |
В |
мА |
Т/С*,°С МЭК 584-1 |
RTD**,°C |
Ом |
Диапазон входного сигнала |
0 до 10 - 10 до 10 0 до 20 - 20 до 20 0 до 50 - 50до50 10 до 50 0 до 100 -100 до 100 0 до 500 -500 до 500 |
0 до 1 - 1 до 1 0 до 2 - 2 до 2 0 до 5 - 5 до 5 1 до 5 0 до 10 -10 до 10 |
0 до 20 4 до 20 |
J И L: - 50 до 150 0 до 400 -200 до 870 - 50 до 150 0 до 400 -200 до 870 К: 0 до 400 0 до 800 0 до 1200 -200 до 1370 R: - 20 до 1760 S: 0 до 1600 -20 до 1760 N: 0 до 400 0 до 800 0 до 1200 -200 до 1300 Т: - 90 до 240 - 50 до 150 0 до 50 50 до 150 -200 до 400 U: - 50 до 150 0 до 150 50 до 150 -200 до 400 В: 40 до 1820 400 до 1820 |
Pt 100 при0°С: - 90 до 240 - 50 до 150 0 до 100 0 до 200 0 до 400 - 200 до 800 |
0 до 200 0 до 2000 |
Пределы основной приведенной погрешности |
0,1% от диапазона в нормальных условиях | |||||
Пределы дополнительной приведенной погрешности |
0,15% на каждые 10 0С | |||||
Разрешающая способность |
15 бит |
* - термоэлектрические термометры
** - термопреобразователи сопротивления
Таблица 2
Наименование характеристик |
Выходной модуль ID 2 |
Диапазон выходного сигнала |
0 до 20 мА |
Пределы основной приведенной погрешности |
0,1 % в нормальных условиях |
Пределы дополнительной приведенной погрешности |
0,1 % на каждые 10 0С |
Разрешающая способность |
16 бит |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
Комплектность определяется индивидуальным заказом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы Honeywell, США
Заключение
Контроллеры и его измерительные компоненты (модули) соответствуют требованиям ГОСТ 12997-84, ГОСТ 22261-94, ГОСТ 26.203-80 и документации фирмы Honeywell, США
Поверка
Измерительные компоненты (модули) подлежат первичной поверке до ввода их в эксплуатацию и после ремонта в соответствии с МП.Мн 988 - 2001 в аккредитованных на данный вид деятельности поверочных лабораториях.
При эксплуатации в области законодательной метрологии контроллер и его измерительные компоненты подлежат периодической поверке после проведения их метрологической аттестации в составе ИИС по месту установки в реальных условиях эксплуатации не реже 1 раза в год.
