Уровнемеры электронные переносные UTI 2000 T

Назначение

Уровнемеры электронные переносные UTI 2000 Т (далее - уровнемеры) предназначены для измерения уровня и температуры продукта в резервуарах и емкостях, содержащих углеводородные, химические или другие жидкости, а также уровня раздела фаз продукта (подтоварной воды).

Область применения - предприятия химической, нефтяной и другие отрасли промышленности.

Описание

Уровнемеры конструктивно выполнены в переносном варианте, устанавливаются на резервуарах на период проведения измерений функциональных параметров и состоят из следующих основных элементов:

- электронный зонд (чувствительный элемент), который опускается во внутрь резервуара (ёмкости), включающий в себя:

■ ультразвуковой датчик;

■ датчик базовой высоты;

■ кварцевый датчик температуры;

■ проводящий электрод;

- лента измерительная из нержавеющей стали без покрытия с выгравированными делениями для химической устойчивости, присоединенная к зонду, выполняет следующие функции:

■ удерживает электронный зонд (чувствительный элемент);

■ позволяет определить расстояние между точками срабатывания раздела фаз и индексом отсчета (нивелиром);

■ является заземляющим проводником корпуса электронного зонда с электронным блоком.

Загрязнение корпуса уровнемера продуктом предотвращается устройством очистки ленты путем стекания жидкости во время намотки ленты измерительной.

- электронный блок включает в себя:

■ кнопочную панель;

■ жидкокристаллический индикатор;

■ зуммер;

■ лампочку;

■ тансформатор тока.

За один цикл работы уровнемер выполняет следующие измерения.

- измерение уровня продукта, м(мм),

- измерение температуры, °C;

- измерение уровня подтоварной воды, м (мм);

- измерение базовой высоты резервуара, м (мм).

Электронная схема уровнемера осуществляет самотестирование и контролирует заряд элементов питания с выдачей соответствующего сообщения на ЖКИ. Энергонезависимая память позволяет сохранять результаты проведенных последних 15 измерений температуры.

Принцип действия уровнемеров основан на поглощении измеряемой средой ультразвуковых колебаний датчика с передачей сигнала в электронный блок, который активизирует зуммер с постоянным звуковым сигналом при погружении датчика в жидкость.

При погружении электронного зонда (чувствительного элемента) в жидкость, обладающей электропроводимостью (например, вода), соответствующие электронные цепи генерируют прерывистый звуковой сигнал.

Измерение температуры продукта воспринимается кварцевым преобразователем электронного зонда (чувствительного элемента), выходной сигнал которого пропорционален абсолютной температуре. Электронный блок преобразует полученный сигнал и индицирует значение температуры на ЖКИ в градусах Цельсия.

Внешний вид уровнемера приведен на рисунке 1

Схема с указанием места нанесения поверительного клейма приведена в приложении А к описанию типа.

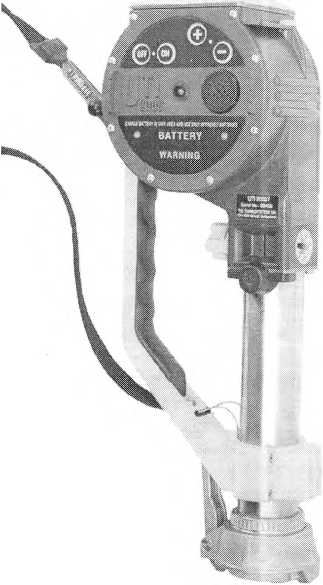

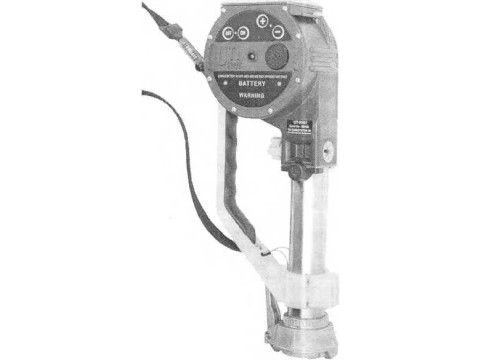

Рисунок 1 Внешний вид уровнемеров электронных переносных UTI 2000 Т

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики уровнемеров указаны в таблице 1.

Таблица 1

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки уровнемера входит:

Уровнемер электронный переносной UTI 2000 Т (с элементами питания)        1 шт.;

Ремень для переноски                                                     1шт.;

Комплект инструментов:

- специальный ключ для очистки ленты                        1шт.;

- ключ 2,5 мм                                                      1 шт.;

- ключ 2 мм                                                        1 шт.;

Упаковочный ящик переносной                                            1шт.;

Руководство по эксплуатации                                                   1 экз.;

Методика поверки МП. МН 652-99                                             1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "ENRAF Tanksystem AG", Швейцария;

ГОСТ 7502 - 98 " Рулетки измерительные металлические. Технические условия";

МП. МН 652-99 "Уровнемеры электронные переносные UTI 2000 Т. Методика поверки".

Заключение

Уровнемеры электронные переносные UTI 2000 Т соответствуют требованиям документации фирмы "ENRAF Tanksystem AG", (Швейцария), ГОСТ 7502- 98

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93

тел. 234-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
