Уровнемеры радарные Eclipse, Pulsar
| Номер в ГРСИ РФ: | РБ 03 07 2894 06 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Magnetrol International NV", Бельгия |
|
Описание типа РБ 03 07 2894 06 [2006-01-01]
rb-03-07-2894-06_2006-01-01.pdf
|
Скачать |
Уровнемеры радарные Eclipse, Pulsar (в дальнейшем - уровнемеры) предназначены для измерения расстояний до поверхности среды, уровня жидкостей, паст и сыпучих материалов в резервуарах любой формы и преобразования измеренного значения в выходной аналоговый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2894 06 |
| Наименование | Уровнемеры радарные Eclipse, Pulsar |
| Год регистрации | 2006 |
| Номер сертификата | 3922 |
| Дата регистрации | 2006-04-27 |
| Срок действия | 2011-04-27 |
| Получатель сертификата | фирма "Magnetrol International n.v.", Бельгия |
Производитель / Заявитель
фирма "Magnetrol International n.v."
Адрес: Heikensstraat 6, 9240 Zele
Контакты: +32 052 45 11 11 / info@magnetrol.be
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1588-2006. |
Поверители
Скачать
|
Описание типа РБ 03 07 2894 06 [2006-01-01]
rb-03-07-2894-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры радарные Eclipse, Pulsar (в дальнейшем - уровнемеры) предназначены для измерения расстояний до поверхности среды, уровня жидкостей, паст и сыпучих материалов в резервуарах любой формы и преобразования измеренного значения в выходной аналоговый сигнал.
Область применения - системы контроля и автоматического управления технологическими процессами в химической, нефтехимической, нефтеперерабатывающей промышленности.
Описание
Уровнемеры выпускаются в следующих исполнениях: Eclipse 704, Eclipse 705. Eclipse Aurora, Pulsar.
Уровнемеры Eclipse 704, Eclipse 705, Eclipse Aurora состоят из зонда и измерительного преобразователя. Принцип действия уровнемеров основан на измерении времени прохождения микроволнового импульса вдоль зонда, играющего роль волновода, до поверхности измеряемого продукта и обратно. Время прохождения импульса пропорционально уровню продукта в резервуаре. Уровнемеры выпускают с различными исполнениями зондов, отличающихся своими функциональными возможностями: стержневой и коаксиальный.
Уровнемеры Pulsar состоят из антенны и измерительного преобразователя. Принцип действия уровнемеров основан на излучении микроволнового сигнала, который направляется к поверхности среды, отражается от нее и улавливается антенной. Отраженный сигнал поступает на антенну сдвинутым по фазе по отношению к передаваемому сигналу на величину, пропорциональную расстоянию от антенны до поверхности среды. Уровнемеры выпускают с различными исполнениями антенн, отличающихся своими функциональными возможноетями.
Уровнемеры оснащены местной индикацией (ЖКИ индикатор).
Уровнемеры выпускают в обычном или взрывозащищенном исполнениях
Схема с указанием мест нанесения Государственного поверительного; юлейма'-ндк^еЙки приведена в Приложении к описанию типа.
Внешний вид уровнемеров и зондов представлен на рисунке 1.
а) б) в) г)
д)

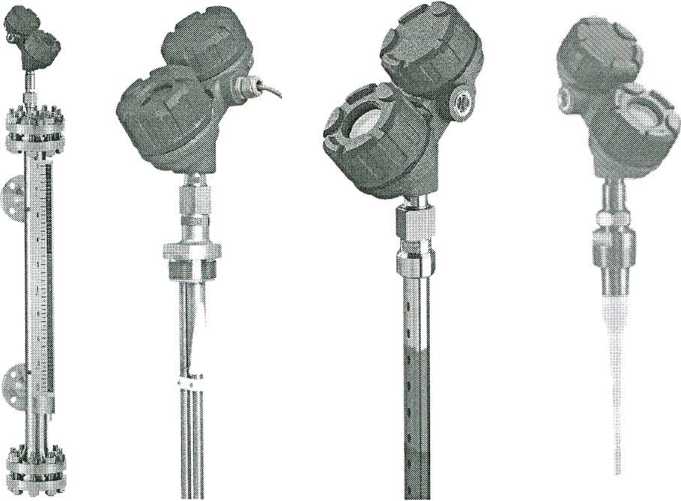

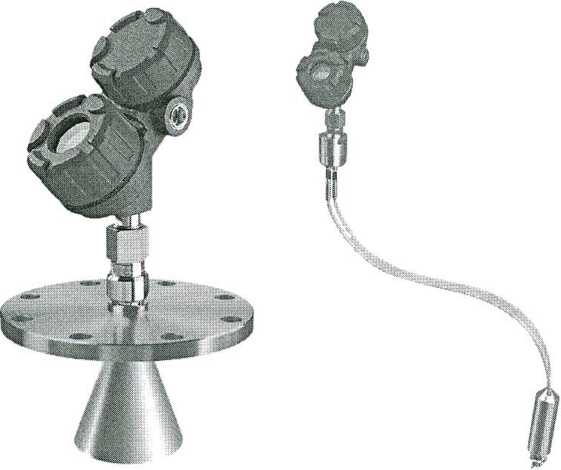

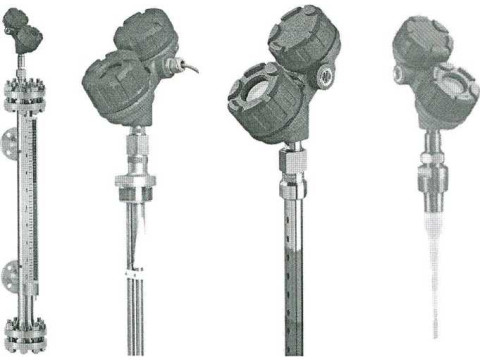

Рисунок 1 - Внешний вид уровнемеров и зондов а) уровнемер Eclipse Aurora
б) уровнемер Eclipse 705 с двухстержневым зондом в) уровнемер Eclipse 704 с коаксиальным зондом г) уровнемер Pulsar с диэлектрическим стержнем д) уровнемер Pulsar с рупорной антенной е) уровнемер Eclipse 705 с гибким зондом
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ZVz -р, \
Основные технические и метрологические характеристики уровнемеров СЬ з< представлены в таблице 1.
|
Характеристика |
Значение |
|
1 |
2 |
|
УРОВНЕМЕР РАДАРНЫЙ |
Eclipse 704 |
|
Верхний предел измерения для зондов типов: 7MA/7MR, 7MB, 7MF, 7MF-P |
0,15 м |
|
Верхний предел измерения для зондов типов: 7MA/7MR, 7MB, 7MF, 7MF-P |
от 0,16 до 4,9 м (с шагом 10 мм) |
|
Пределы допускаемой абсолютной погрешности измерений |
±4,0 мм |
|
Параметры выходов |
4-20 мА, HART |
|
Разрешающая способность выходного сигнала |
0,01 мА и 0,1 см |
|
Чувствительность, не менее |
4,0 мм |
|
Вариация, не более |
4,0 мм |
|
Диапазон температур окружающей среды |
от минус 40 °C до плюс 80 °C (для уровнемера без дисплея) от минус 20 °C до плюс 70 °C (для уровнемера с дисплеем) |
|
Пределы дополнительной погрешности измерений, вызванной изменением температуры окружающей среды |
±0,03% от длины зонда/1 °C |
|
Степень защиты оболочки по IEC 529 |
IP67 |
|
Напряжение питания |
от 12 до 28,6 В постоянного тока |
|
УРОВНЕМЕР РАДАРНЫЙ |
Eclipse 705 |
|
Нижний предел измерения: для зондов: 7MR, 7МА, 7MD, 7MS, 7МТ, 7MB, 7MF, 7MJ, 7ЕК для зондов: 7М1, 7М2, 7М7, 7М5 |
0,15 м |
|
Верхний предел измерения: для зондов: 7MR, 7МА, 7MD, 7MS, 7МТ, 7MB, 7MF, 7MJ. 7ЕК для зондов: 7М1, 7М2, 7М7, 7М5 |
от 0,16 до 6,1 м (с шагом 10 мм) от 0,16 до 22,85 м (с шагом 10 мм) |
|
Пределы допускаемой погрешности измерений для зондов: 7MR, 7МА, 7MD, 7MS, 7МТ, 7MB, 7М7, 7М5, 7ЕК для зондов: 7MF, 7MJ, 7М1, 7М2 |
±2.5 мм или ±0,1 % от длины зонда, что больше ±13.0 мм или ±0.5 % от длины зонда, что больше |
|
Пределы допускаемой погрешности измерения раздела фаз для зонда 7МТ |
±25 мм |
|
Параметры выходов |
4-20 мА, HART, FieldBus |
|
Разрешающая способность выходного сигнала |
0,01 мА и 0,1 см |
|
Чувствительность, не менее |
2,5 мм |
|
Вариация, не более |
2,5 мм |
|
Диапазон температур окружающей среды |
от минус 40 °C до плюс 80 °C (для уровнемера без дисплея) от минус 20 °C до плюс 70 °C (для уровнемера с дисплеем) |
|
Пределы дополнительной погрешности измерений, вызванной изменением температуры окружающей среды |
±0,02 % от длины зонда/1 °C |
|
Степень защиты оболочки по IEC529 |
тог г IP66 |
|
Напряжение питания |
_ от 11 до 28,6 В посто^р^онЙЬка \ 7 |
Продолжение таблицы 1
|
1 |
2 |
|
УРОВНЕМЕР РАДАРНЫЙ Ес |
ipse Aurora |
|
Нижний предел измерения |
0,15 м |
|
Верхний предел измерения |
от 0,16 до 6,1 м (с шагом 10мм) |
|
Пределы допускаемой погрешности измерений |
±2,5 мм/±0,1 % от длины зонда, что больше |
|
Параметры выходов |
4-20, HART |
|
Разрешающая способность выходного сигнала |
0,01 мА, 0,1 см |
|
Вариация, не более |
2,5 мм |
|
Диапазон температур окружающей среды |
от минус 40 °C до плюс 80 °C (для уровнемера без дисплея) от минус 20 °C до плюс 70 °C (для уровнемера с дисплеем) |
|
Пределы дополнительной погрешности измерений, вызванной изменением температуры окружающей среды |
0.02 % от длины зонда/1 °C |
|
Степень защиты оболочки по IEC 529 |
1Р66 |
|
Напряжение питания |
от 11 до 28,6 В постоянного тока |
|
УРОВНЕМЕР РАДАРНЫЙ Pulsar R05 | |
|
Рабочая частота |
5,8 ГГц |
|
Диапазон измерений |
от 0,2 до 20 м |
|
Пределы допускаемой погрешности измерений |
±10 мм/±0,1 % от диапазона измерения, что больше |
|
Параметры выходов |
4-20, HART |
|
Разрешающая способность выходного сигнала |
0,01 мА, 0,1 см |
|
Чувствительность, не менее |
2,5 мм |
|
Вариация, не более |
±5 мм/±0,05 % от диапазона измерения, что больше |
|
Диапазон температур окружающей среды |
от минус 20 °C до плюс 70 °C |
|
Максимальная скорость наполнения |
4,5 м/мин |
|
Пределы дополнительной погрешности измерений, вызванной изменением температуры окружающей среды |
±0,05 % от диапазона измерения/10 °C |
|
Диапазон температур окружающей среды |
от минус 40 до плюс 80 (рабочая температура уровнемера) от минус 20 до плюс 70 (рабочая температура дисплея) |
|
Степень защиты оболочки по IEC 529 |
IP66 |
|
Напряжение питания |
от 16 до 36 В постоянного тока |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
Уровнемеры радарные Eclipse, Pulsar.
Руководство по эксплуатации.
МРБ МП. 1588-2006. '
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Magnetrol International n.v.", Бельгия.
МРБ МП. 1588-2006 "Уровнемеры радарные Eclipse, Pulsar".
Заключение
Уровнемеры радарные Eclipse, Pulsar соответствуют технической документации фирмы "Magnetrol International n.v.", Бельгия.
Межповерочный интервал - 24 месяца.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
