Уровнемеры сегментно-емкостные ULTRA ATG

Назначение

Уровнемеры сегментно-емкостные ULTRA ATG (далее - уровнемеры) предназначены для измерения уровня углеводородных жидкостей с диэлектрической проницаемостью от 1,2 до 2,4, содержащихся в резервуарах и емкостях, а также для измерения границы раздела фаз продукта и подтоварной воды.

Область применения - нефтеперерабатывающая, химическая промышленность и другие области хозяйственной деятельности.

Описание

Уровнемер состоит из зонда модели PS1.1, измерительной станции STAR-1, Commander контроллера.

Зонд PS-1.1 состоит из ряда одинаковых датчиков (конденсаторов) длиной 8 мм, расположенных на плате один за другим. Датчики представляют собой две панели конденсатора, между которыми находится диэлектрик (жидкость). Датчики залиты полиуретановой массой, которая служит защитой при непосредственном стыке оборудования с жидкостями.

Принцип действия зонда PS-1.1 основан на зависимости электрической емкости конденсатора, образованного сегментно-емкостными устройствами, от уровня заполнения резервуара жидкостью.

Измерительная станция STAR-1 определяет количество погруженных в жидкость конденсаторов и уровень жидкости в последнем из них, частично погруженном конденсаторе. Измеренный отклик конденсатора изменяется в зависимости от изменения высоты, на которую погружен зонд в жидкость.

Изменение отклика отдельного конденсатора используется для расчета плотности жидкости.

В каждом PS-1.1 установлены зри датчика температуры, измеряющие температуру среды внутри резервуара (жидкости или воздуха).

Зонд устанавливается на резервуар при помощи стандартных флаг резервуара.

Информация от PS-1.1 передается на STAR-1, а далее на Commander

Для увеличения диапазона измерения к измерительной станции STAR-1 подключаютя до 10 зондов типа PS-1.1 установленных вертикально один за другим в кассете.

К измерительной станции STAR-1 подключаются до 10 датчиков определения присутствия межрезервуарной жидкости подтоварной воды между стенками резервуара.

Измерительная станция циклически собирает данные по каждому зонду в отдельности.

Commander соединяется с измерительной станцией STAR-1 через порты связи RS 232 или RS 485. На Commander контроллер можно одновременно подключить до 31 измерительных станций STAR-1.

Commander является сервером централизированного управления и контроля над работой. Он объединяет в себе измерительные и контролирующие устройства. Результаты измерений хранятся в течение заданного времени. Данные о результатах измерений можно передать на более высокий уровень по любому коммуникационному каналу, в который встроен интерфейс TCP/IP.

Зонд PS-1.1 имеет взрывозащищенное исполнение с видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia", маркировка взвывозащиты Ex ia II В Т4.

Внешний вид уровнемера представлен на рисунке 1.

Место нанесения знака поверки и оттиска знака поверки указано в приложении А к описанию типа.

а)                                                в)                          ___

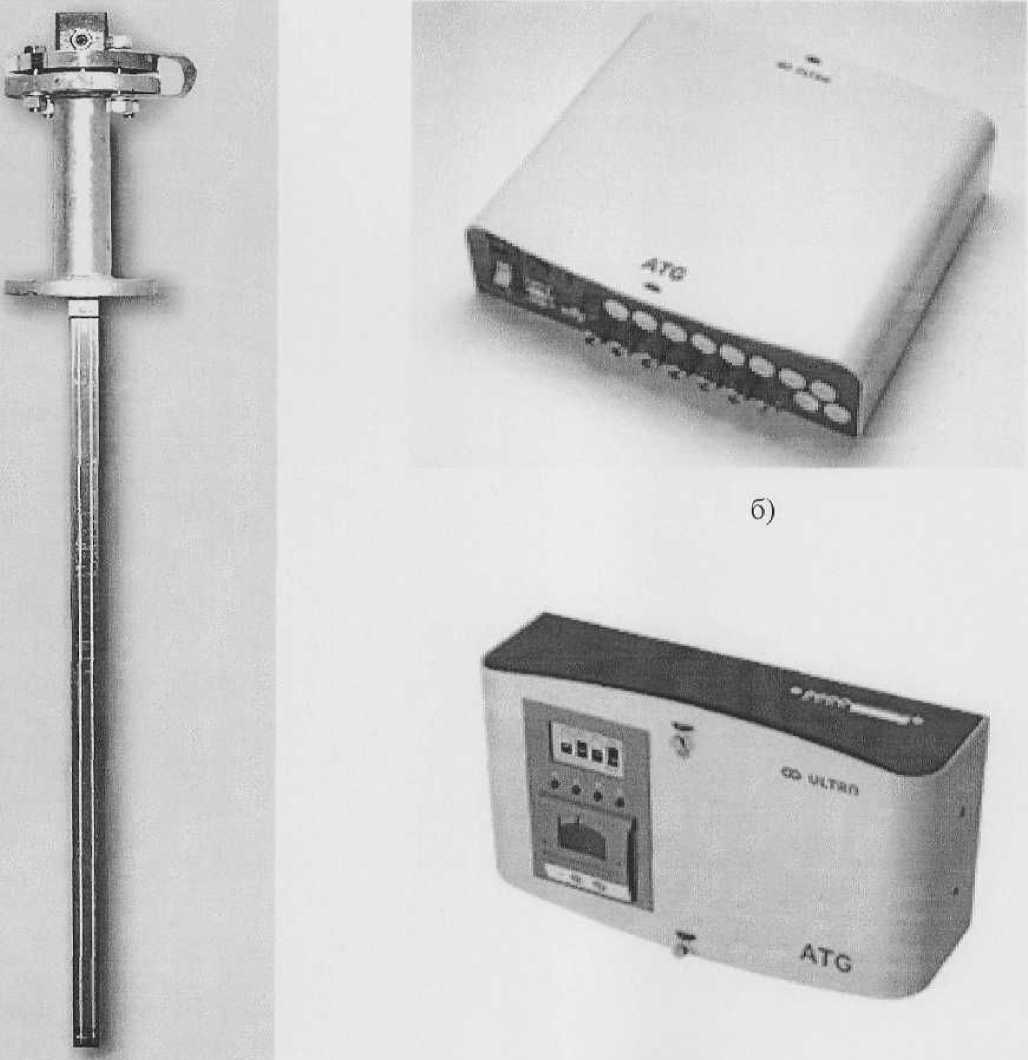

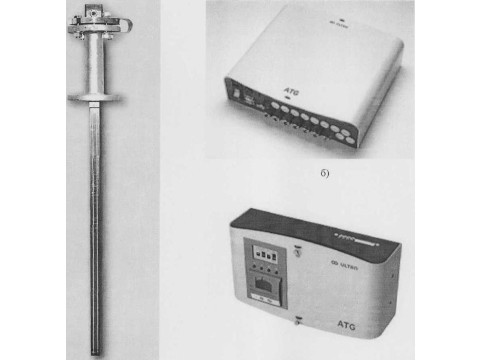

Рисунок 1 - Общий вид уровнемера            /7 / Ф '

а) - зонд модели PS1.1. б) измерительная станция STAR-1, в) Commander

\\ \ Республики Беларусь

V. \Длп документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

аблица 1

Тосумрстаенный реестр] средста измерений \ геат/piHMrt Беларусь / \Для долужеитое/

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки уровнемеров входят:

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Ultra Е d.o.o" (Словения).

МП. МН. 2161 "Уровнемеры сегментно-емкостные ULTRA ATG. Методика поверки ".

Заключение

Уровнемеры сегментно-емкостные ULTRA ATG соответствуют требованиям документации фирмы "Ultra Е d.o.o" (Словения).

Межповерочный интервал - не более 24 месяца (для уровнемеров, применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации №BY/112 02.1.0.0025.
