Уровнемеры радиоволновые "Микрорадар-216"
| Номер в ГРСИ РФ: | РБ 03 01 4066 11 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "МИКРОРАДАР-СЕРВИС", г. Минск |
Уровнемеры радиоволновые «Микрорадар-216» (далее - уровнемеры) предназначены для измерения расстояния до поверхности жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4066 11 |
| Наименование | Уровнемеры радиоволновые "Микрорадар-216" |
| Год регистрации | 2011 |
| Номер сертификата | 6933 |
| Дата регистрации | 2011-02-24 |
| Срок действия | 2016-02-24 |
| Получатель сертификата | ООО "МИКРОРАДАР-СЕРВИС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МИКРОРАДАР-СЕРВИС"
Адрес: 220121, г. Минск, ул. Притыцкого, д. 62, кор. 4, к. 401
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1952-2009 |
Поверители
Скачать
|
Описание типа РБ 03 01 4066 11 [2009-11-05]
rb-03-01-4066-11_2009-11-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4066 11 [2011-04-06]
rb-03-01-4066-11_2011-04-06.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры радиоволновые «Микрорадар-216» (далее - уровнемеры) предназначены для измерения расстояния до поверхности жидких сред.
Область применения уровнемеров - геология, гидрогеология, охрана окружающей среды.
Описание
Принцип действия уровнемеров «Микрорадар-216» основан на радиолокации поверхности контролируемой среды СВЧ излучением.
Распространение СВЧ энергии происходит в измерительном канале, который вертикально погружен в жидкую среду. Задержка отраженного от поверхности жидкой среды сигнала по отношению к излученному измеряется фазовым детектором и пересчитывается в расстояние микроконтроллером. Диапазон измерения уровня определяется длиной измерительного канала. Используется частотный метод радиолокации. Измерение производится автоматически, дискретно. Периодичность измерения задается программно, результаты измерения хранятся в энергонезависимой памяти уровнемера. Считывание результатов и программирование производится при помощи персонального компьютера.
Корпус уровнемера изготовлен из металла и имеет пылевлагозащитное исполнение.
Внешний вид уровнемера приведен на рисунке 1.
Пломбировка уровнемера осуществляется путем наклейки пломбировочного стикера на гайку крепления корпуса. Схема пломбировки для защиты от несанкционированного доступа к внутренним частям уровнемера с указанием места для нанесения Знака поверки приведена в приложении А.

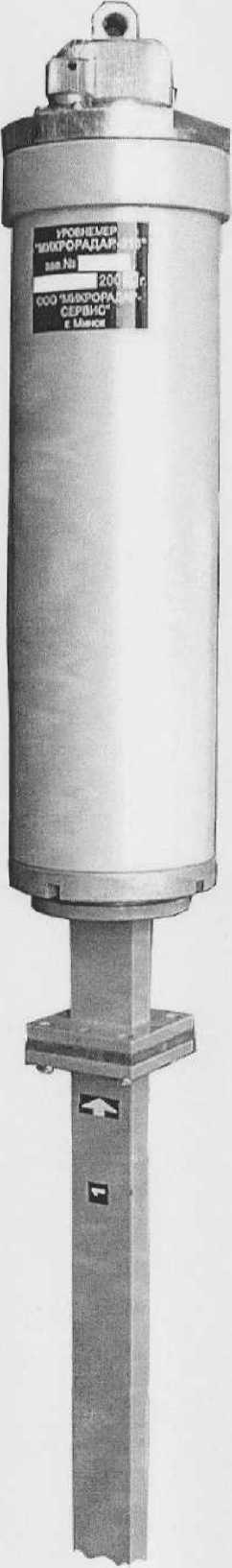

Рисунок 1 - Внешний вид уровнемера
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
От 5,8 до 7,6 |
|
Диапазон измерения уровня, мм |
от 500 до 2000 |
|
Дискретность показаний, мм |
1 |
|
Пределы допускаемой абсолютной погрешности измерения уровня, мм |
±10 |
|
Размах показаний, мм; не более |
±5 |
|
Количество результатов измерения, хранящихся в памяти, не менее |
900 |
|
Интерфейс |
RS 232 |
|
Время одного измерения, с, не более |
30 |
|
Время непрерывной работы при измерении 1 раз в сутки, мес., не менее |
6 |
|
Ток потребления, мА, не более: - в режиме ожидания - в режиме измерения |
0,6 200 |
|
Масса, кг, не более |
3,5 |
|
Габаритные размеры, мм, не более |
080x360 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54, категория 2 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - атмосферное давление, кПа - относительная влажность, % |
от минус 10° до плюс 50°С от 84,0 до 106,7 до 95 при температуре 35°С и более низких температурах |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
III |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Среднее время восстановления, ч, не более |
10 |
|
Средний срок службы, лет, не менее______________ |
10 |
Знак утверждения типа
Знак утверждения типа наносится на боковую поверхность уровнемера на этикетку, изготовленную из самоклеящейся пленки типографским способом.
В эксплуатационной документации знак утверждения типа наносится на титульные листы типографским способом.
Комплектность
Комплект поставки уровнемеров приведен в таблице 1. Таблица 1
|
- Наименование |
Количество (шт.) | |
|
Уровнемер радиоволновой «МИКРОРАДАР-216» |
1 | |
|
Канал измерительный |
1 | |
|
Программное обеспечение 216ПО-000-06 |
и ** | |
|
Кабель связи с компьютером |
1* | |
|
Кабель внешнего питания |
1* | |
|
Меры установочные |
1 комплект* | |
|
Элементы автономного питания LS14500 или аналогичные |
1 комплект | |
|
ПЭВМ |
1* | |
|
Эксплуатационная документация: - руководство по эксплуатации - паспорт |
1 1 | |
|
Монтажные элементы |
1 | |
|
Методика поверки | ||
|
Комплект упаковочной тары |
/// | |
'- поставляется по требованию
*- на компакт-диске
[Гссуда эс г 9^4'«м pwcrpl I средств прений ) \ Республики Ьеларусь / \Для документом/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 190460725.003-2009
ГОСТ 12997-84
Уровнемер радиоволновой «Микрорадар-216». Технические условия
Изделия ГСП. Общие технические условия
МРБ МП. 1952-2009
Уровнемер радиоволновой «Микрорадар-216». Методика поверки
Заключение
Уровнемер радиоволновой 190460725.003-2009, ГОСТ 12997-84.
Межповерочный интервал -ре законодательной метрологии).
«Микрорадар-216" соответствует ТУ BY
не более 24 месяцев (при применении в сфе-
Научно-исследовательский испытательный центр РУП БелГИМ.
г. Минск, Старовиленский тракт, 93
Тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
