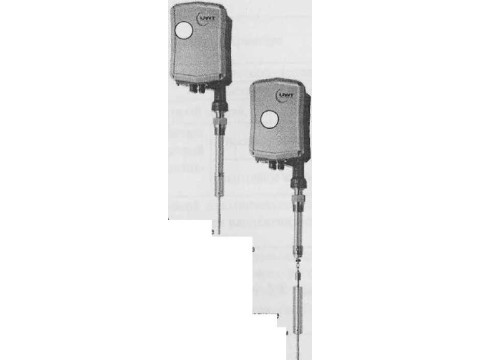

Уровнемеры электромеханические Nivobob серии NB

Уровнемеры электромеханические Nivobob серии NB (Фото 2)

Уровнемеры электромеханические Nivobob серии NB (Фото 3)

Уровнемеры электромеханические Nivobob серии NB (Фото 4)

Номер в ГРСИ РФ:	РБ 03 07 4635 11
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Уровнемеры
Производитель / заявитель:	"UWT GmbH", Германия

Скачать

Описание типа РБ 03 07 4635 11 [2011-07-06]

rb-03-07-4635-11_2011-07-06.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Уровнемеры электромеханические Nivobob серии NB (далее устройства), предназначенные для измерения уровня заполнения емкостей сыпучими материалами, жидкостями и/или определения границы раздела сред.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 4635 11
Наименование	Уровнемеры электромеханические Nivobob серии NB
Год регистрации	2011
Номер сертификата	7065
Дата регистрации	2011-04-28
Срок действия	2016-04-28
Получатель сертификата	фирма "UWT GmbH", Германия (DE)

Производитель / Заявитель

фирма "UWT GmbH"

Адрес: Westendstr. 5 87488 Betzigau

Контакты: +49 (0)831 57 123 0 / +49 (0)83176 879 / e-mail:info@uwt.de

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП. 2144-2011

Поверители

Скачать

Описание типа РБ 03 07 4635 11 [2011-07-06]

rb-03-07-4635-11_2011-07-06.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ Заключение

Назначение

Область применения - системы автоматического контроля, регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях, на предприятиях химической, горной, пищевой, фармацевтической, бумажной промышленности, жилищно-коммунального хозяйства и энергетики и других отраслей промышленности.

Описание

Принцип действия устройств основан на измерении расстояния, пройденного чувствительным грузом, при вращении катушки с тросом (лентой). Микропроцессорное устройство преобразует измеренное расстояние в выходной сигнал, который учитывает особенности объема и геометрии конструкции емкостей. Выходной сигнал обновляется после прикосновения чувствительного груза к материалу. После касания чувствительного груза поверхности хранимого материала, направление вращения катушки меняется на противоположное и груз возвращается в исходное положение.

Устройства конструктивно состоят из электромеханического преобразователя со встроенным дисплеем и кнопками для программирования, технологического подключения, которые определяет потребитель по заказу.

Устройства имеют две модификации:

- NB 3000 - с выходными сигналами от 0 до 20 мА, от 4 до 20 мА, Modbus RTU, Profibus DP, счетный импульс, 4 реле SPST;

- NB 4000 - с выходными сигналами от 4 до 20 мА, счетный импульс, 1 реле SPST, 1 реле DPDT.

Устройства NB 3000 имеют следующие исполнения:

NB3100 - тросовое исполнение для измерения уровня сыпучих материалов;

NB 3200 - ленточное исполнение для измерения уровня сыпучих материалов;

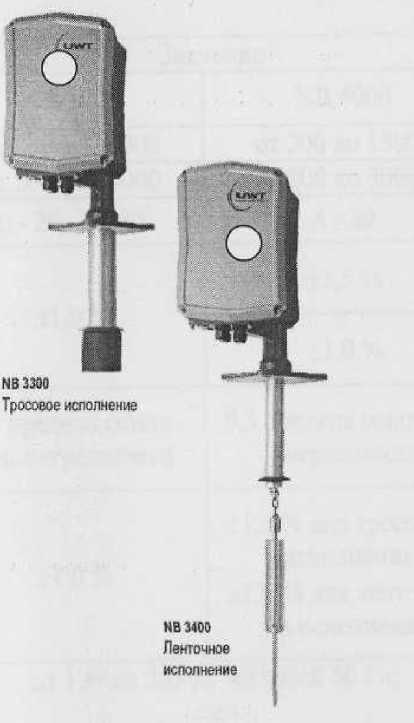

NB33OO - тросовое исполнение для определения границы раздела сред;

NB3400 - ленточное исполнение для определения границы раздела сред.

Устройства NB 4000 имеют следующие исполнения: NB 4100 - тросовое исполнение;

NB 4200 - ленточное исполнение

лист 1 из 4

Описание типа средств измерений

Устройства могут изготавливаться во взрывобезопасном исполнении.

Защита от несанкционированного доступа обеспечивается паролем.

Внешний вид, места нанесения знака поверки в виде клейма-наклейки приведены на рисунке 1.

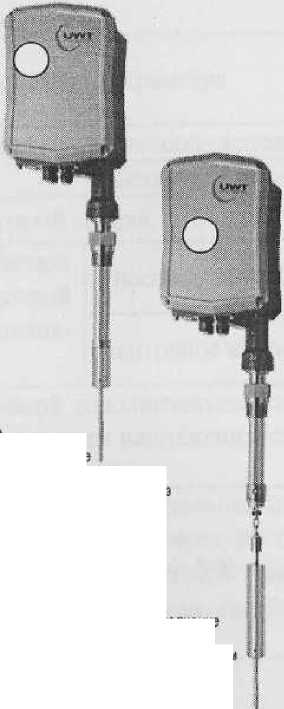

NB 3100

Тросовое исполнение (Рис. сриьбоеым гехно1юшчессш оссотожгиэм и муки витальным грузом из ««гхгаеочей стали)

NB3200

Ленточное исполнение (Рис. с релбсеым технологическим подключением и чувствительным грузом из нержванаирйстаги)

Устройства модификации NB 3000

N В 4100 тросовое исполнения (Рис. с резьбовым твхнологичеоим подключением}

NB4200 ленточное исполнения (Рис. с резьбовый технологическим подслючвннйм)

NB4100

тросовое исполнения Рис. с технологическим подключением поворотный фланец для непосредственного монтажа в наклонную крышу силоса)

Устройства модификации NB 4000

- место нанесения наклейки

Рисунок 1 - Внешний вид устройств лист 2 из 4

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Основные технические и метрологические характеристики приведены в таблице 1. Таблица 1

Наименование параметра		Значение
		NB 3000	NB 4000
1 Диапазон измерений, мм	Тросовое исполнение	от 200 до 30000	от 200 до 15000
	Ленточное исполнение	от 200 до 40000	от 200 до 30000
2 Выходной аналоговый сигнал, мА		0-20; 4-20	4-20
3 Пределы допускаемой основной приведенной погрешности от диапазона измерений:	Тросовое исполнение	±1,0%	±1,5 %
	Ленточное исполнение		±1,0%
4 Пределы допускаемой дополнительной погрешности, вызванной отклонением напряжения питания от номинального		0,5 предела основной погрешности	0,5 предела основной погрешности
5 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в диапазоне рабочих температур на каждые 10 °C изменения температуры		±1,0%	±1,5 % для тросового исполнения ±1,0 % для ленточного исполнения
6 Напряжение питания:		от 196 до 253 В, частотой 50 Гц; или от 20 до 28 В постоянного тока;
7 Потребляемая мощность, не более		ИОВА при 230 В, 50 Гц; 150 Вт при 24 В пост, тока
8 Сопротивление нагрузки, не более		500 Ом
9 Условия эксплуатации: температура окружающего воздуха, относительная влажность атмосферное давление		от минус 40 °C до плюс 60 °C до 100 % от 84 до 106,7 кПа
10 Степень защиты по ГОСТ 14254		IP66
11 Габаритные размеры, мм, не более (без технологического подключения)		220x315x205	220x325x185
12 Масса, кг, не более		13	11
13 Средний срок службы, лет, не менее		6
