Уровнемеры ультразвуковые Nivowave серии NW
| Номер в ГРСИ РФ: | РБ 03 07 4634 11 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "UWT GmbH", Германия |
|
Описание типа РБ 03 07 4634 11 [2011-07-06]
rb-03-07-4634-11_2011-07-06.pdf
|
Скачать |
1 Уровнемеры ультразвуковые Ni\
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4634 11 |
| Наименование | Уровнемеры ультразвуковые Nivowave серии NW |
| Год регистрации | 2011 |
| Номер сертификата | 7064 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2016-04-28 |
| Получатель сертификата | фирма "UWT GmbH", Германия (DE) |
Производитель / Заявитель
фирма "UWT GmbH"
Адрес: Westendstr. 5 87488 Betzigau
Контакты: +49 (0)831 57 123 0 / +49 (0)83176 879 / e-mail:info@uwt.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2145-2011 |
Поверители
Скачать
|
Описание типа РБ 03 07 4634 11 [2011-07-06]
rb-03-07-4634-11_2011-07-06.pdf
|
Скачать |
Описание типа
Назначение
1 Уровнемеры ультразвуковые Ni\
бесконтактного измерения с использован емкостей сыпучими материалами и жидк
Область применения - системы а нологическими процессами, в том числе нефтехимической промышленности, пи коммунального хозяйства и энергетики и
Описание
Принцип действия устройств oci волн, которые отражаются от поверхност ся при помощи специального программна нал и подавить ложное эхо. Метод обраб потери сигнал. Применение очень мощно ла и принимать мощные отраженные сип Электроника позволяет распозназ ции с сильными шумовыми помехами.
Устройства конструктивно состою дисплеем и кнопками для программиров. нологического подключения, которые ощ
Устройства выпускаются в серии условий применения).
Устройства серии Standart имеют - NW 5000 - со встроенным диет - NW 4000 - без дисплея и кнопс Nivowave для персонального компьютера
- NW 1000 - без дисплея и кнопог Устройства серии Light имеют дв - NW 5000L - со встроенным дио - NW 4000L - без дисплея и кноп Nivowave для персонального компьютера
Защита от несанкционированного Устройства могут изготавливать^
хкой документации фирмы UWT GmbH, Германия
СТЬ ПРИМЕНЕНИЯ
’owave серии NW (далее устройства), предназначены для ием акустических волн для отслеживания уровня заполнения остями.
втоматического контроля, регулирования и управления тех-во взрывоопасных условиях, на предприятиях химической, щевой и фармацевтической промышленностей, жилищно-других отраслей промышленности.
зован на непрерывной обработке излученных акустических и измеряемого вещества. Отраженный сигнал обрабатывает-эго обеспечения, что позволяет отфильтровать полезный сиг-отки принятого эхо-сигнала позволяет снизить до минимума го импульса позволяет уменьшить влияние затухания сигна-1алы.
ъ и обработать очень слабые эхо-сигналы, также в комбина-
зт из электроакустического преобразователя, со встроенным ания или без дисплея и кнопок для программирования, тех-эеделяет потребитель по заказу.
Standart (с конусом) и в серии Light (без конуса для простых
три модификации:
геем и кнопками для программирования;
ж для программирования, программируемый с помощью ПО (ПК);
с для программирования с блоком управления NW 2001.
е модификации:
злеем и кнопками для программирования;
ок для программирования, программируемый с noMomysJJQ (ПК);
доступа обеспечивается паролем. я / СФ
з во взрывобезопасном исполнении. |[
лист 1 из 6 V хГ -X. ?
Описание типа средств измерений
Устройства модификации NW 5000
сот ан.
Устройства модификации NW 4000
лист 2 из 6
[Госцдарстеиный реад
I измерений
\<упублики Беларусь
и Дисриентов

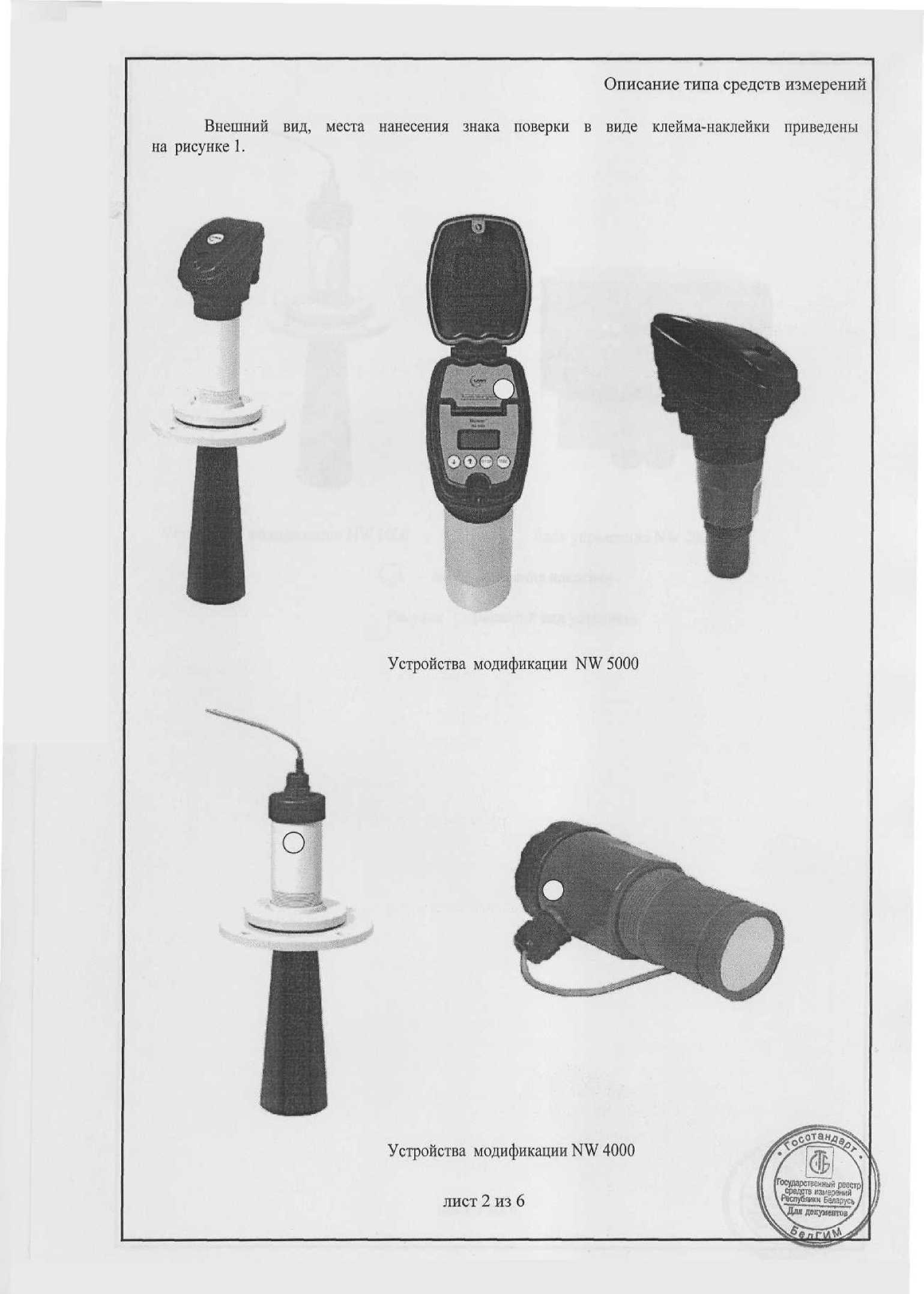

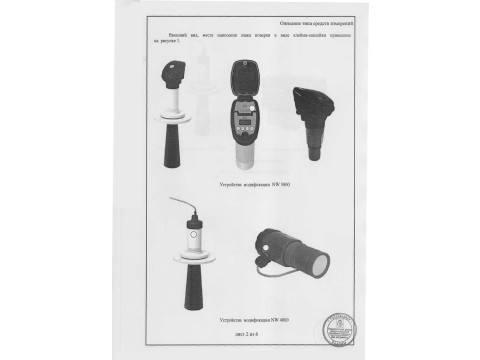

виде клеима-наклеики приведены
Внешний вид, места на рисунке 1.
нанесения знака поверки
Устройства модификации NW 1000

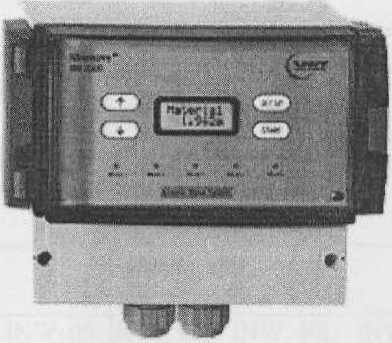

Блок управления NW 2001 место нанесения наклейки
Рисунок 1 - Внешний вид устройств
лист 3 из 6
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Основные технические характеристики приведены в таблицах 1 и 2.
Таблица 1 _____ ______ _______ _______ ______ ___
|
Наименование параметра |
Значение |
|
1 Диапазон измерений, мм |
от 250 до 60000* |
|
2 Пределы допускаемой основной приведенной погрешности от диапазона измерений, % |
±0,25 |
|
3 Диапазон изменения выходного аналогового сигнала, мА |
4-20 |
|
5 Абсолютная погрешность выходного аналогового сигнала, мА |
±0,05 |
|
Примечание * - в зависимости от модификации устройств | |
Таблица 2
|
Наименование устройств |
Серия Standard NW 1000/NW 4000/NW 5000 |
Серия Light NW4000L/NW 5000L | ||||||
|
NW..30 |
NW..20 |
NW..15 |
NW..10 |
NW..05 |
NW..50L |
NW..40L |
NW..30L | |
|
Неизмеряемый уровень, м, не более |
0,35 |
0,45 |
0,6 |
1,0 |
1,5 |
0,25 |
03 |
0,35 |
|
Предельное рабочее давление (избыточное), кПа |
10 |
100 | ||||||
|
Частота, кГц |
30 |
20 |
15 |
10 |
5 |
50 |
40 |
30 |
|
Коммуникация NW2000 NW4000 NW5000 |
Modbus, HART, Profibus DP, 4 - 20 mA, 5 реле Modbus, 4-20 мА, 1 реле Modbus, HART, 4-20 mA, 2 реле |
Modbus, 4 -20 мА, 1 реле Modbus, HART, 4-20 мА, 2 реле | ||||||
|
Габаритные размеры, мм, не более |
395x445x1255 |
110x160x285 | ||||||
|
Масса, кг, не более |
17 |
3 | ||||||
2 Технические характеристики электронного модуля приведены в таблице 3.
Таблица 3
|
Параметры |
Исполнения | |
|
2-х проводное |
3/4-х проводное | |
|
Напряжение питания: -NW 2001, - NW 5000 - NW 4000 |
от 12 до 30 В постоянного тока, номинальное значение 24 В от 12 до 30 В постоянного тока, номинальное значение 24 В |
от 12 до 30 В постоянного тока, номинальное значение 24 В от 196 до 253 В, частотой 50 Гц номинальное значение 230 В; от 12 до 30 В постоянного тока, номинальное значение 24 В |
|
Потребляемая мощность, не более |
0,6 Вт при 24 В пост, тока; |
ЮВАпри 230 В, 50 Гц; 10 Вт при 24 В пост, тока |
|
Сопротивление нагрузки, не более, Ом |
750 (при 24 В пост, тока) |
750 (пассив, при 24 В пост, ток^— 500 (актив.) |
остерегши
|
Параметры |
Исполнения | ||
|
2-х проводное |
3/4-х проводное | ||
|
Релейный сигнальный выход |
5XSPDT (NW 2001) IxSPST (NW 4000/4000L) 2xSPDT (NW 5OOO/5OOOL) Реле SPDT: ~ 250 В; 0,5 A, 125 В-А, не ин-дуктивн. Реле SPST: 30 В; 0,5 А, не индук-тивн. | ||
|
Коммуникация HART 4-20 мА |
HART (версия 5) Скорость передачи данных 1200 бит/с Диапазон адресов от 0 до 15 Напряжение питания 24 В DC Сопротивление нагрузки 250 Ом | ||
|
Коммуникация Modbus |
Физический уровень: RS 485 Режим: RTU, тип Modbus: подчиненный («слэйв») Диапазон адресов от 1 до 255 Скорость передачи данных 19200 бит/с, биты данных 8, стоп-бит 1 Паритет - нет Возможны многочисленные подключения | ||
|
Коммуникация Profibus DP |
Физический уровень RS 485, изолир. Режим: подчиненный («слэйв») Диапазон адресов от 1 до 126 Скорость передачи данных от 9,6 кбит/с до 12 Мбит/с Доступная коммуникация: GSD-файл, только чтение | ||
|
Отображение |
ЖК-дисплей: 2 строки х 8 символов (NW 4000 не имеют устройства отображения) | ||
|
Сигнальная индикация |
Отображение состояния реле с помощью встроенного светодиода | ||
|
Память |
Энергонезависимая (элемент питания не требуется) Сохранение данных более 10 лет | ||
3 Условия эксплуатации:
- температура окружающего воздуха от минус 40 °C до плюс 70 °C;
- относительная влажность от 0 до 100 %.
- атмосферное давление от 84 до 106,7кПа
4 Температура измеряемой среды, °C - устройство NW 1000
от минус 40 до плюс 150* от минус 40 до плюс 85*
IP65 IP67/IP68*
IP67
- устройства NW 4000, NW 5000
* - в зависимости от исполнения устройств
5 Степень защиты по ГОСТ 14254:
- блок управления NW 2001
- устройства NW 1000, NW 4000
- устройства NW 5000
* - в зависимости от исполнения устройств
6 Средний срок службы, лет, не менее - 6 .
лист 5 из 6
Описание типа средств измерений
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационные документы устройств типографским способом.
Комплектность
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- уровнемер ультразвуковой Nivowave серии NW
- пакет программного обеспечения «Nivowave ПО»;;
- комплект принадлежностей к монтажу;
- руководство по эксплуатации
- упаковка
- методика поверки МРБ МП. -2011
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
Техническая документация фирмы UWT GmbH, Германия.
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний»;
МРБ МПд#^2011 «Уровнемеры ультразвуковые Nivowave серии NW. Методика поверки»
Заключение
Уровнемеры ультразвуковые Nivowave серии NW соответствуют требованиям технической документации фирмы UWT GmbH, Германия, ГОСТ 28725-90.
Межповерочный интервал - не более 24 месяцев (для уровнемеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20 тел. (0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
