Уровнемеры магнитострикционные DIGIMAG SMT/XMT
| Номер в ГРСИ РФ: | РБ 03 07 4465 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Europump Polska Sp z о.о.", Польша |
Уровнемеры магнитострикционные DIGIMAG SMT/XMT (далее - уровнемеры) предназначены для измерения уровня углеводородных жидкостей и других жидкостей, содержащихся в резервуарах и емкостях, а также для измерения границы раздела фаз продукта и подтоварной воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4465 10 |
| Наименование | Уровнемеры магнитострикционные DIGIMAG SMT/XMT |
| Год регистрации | 2010 |
| Номер сертификата | 6630 |
| Дата регистрации | 2010-09-30 |
| Срок действия | 2015-09-30 |
| Получатель сертификата | фирма "Europump Polska Sp z о.о.", Польша (PL) |
Производитель / Заявитель
фирма "Europump Polska Sp z о.о."
Адрес: 86-300, Grudziadz, ul. Rapackiego 37
Контакты: +48 56 64 360 68, +48 56 64 11 666 / +48 56 64 11668
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2089-2010 |
Поверители
Скачать
|
Описание типа РБ 03 07 4465 10 [2010-01-01]
rb-03-07-4465-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4465 10 [2011-03-21]
rb-03-07-4465-10_2011-03-21.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры магнитострикционные DIGIMAG SMT/XMT (далее - уровнемеры) предназначены для измерения уровня углеводородных жидкостей и других жидкостей, содержащихся в резервуарах и емкостях, а также для измерения границы раздела фаз продукта и подтоварной воды.
Область применения - нефтеперерабатывающая промышленность и другие области хозяйственной деятельности.
Описание
Конструкция уровнемера представляет собой магнитострикционный преобразователь с излучателем и приемником и стержень из алюминиевомагниевого сплава с расположенными на нем поплавками (для измерения уровня жидкости и уровня подтоварной воды). Внутри стержня проходит магнитопровод из никелевого сплава. В поплавках находятся кольцевые ферриты, предназначенные для отражения акустического сигнала. Масса поплавка подбирается в зависимости от вида жидкости.
Акустический сигнал, генерируемый магнитострикционным преобразователем, распространяется вниз внутри стержня, отражается от поплавка для измерения уровня жидкости и поплавка для измерения уровня подтоварной воды, расположение которых пропорционально высоте налива жидкости и подтоварной воды соответственно, обрабатывается в магнитострикционном преобразователе и передается в электронный блок расположенный внутри корпуса уровнемера. Элекгронный блок подключается к компьютеру через интерфейс RS 485.
Уровнемеры имеют две модификации ХМТ, SMT, отличающиеся исполнением корпуса.
Температура топлива измеряется в трех точках с помощью термопреобразоватей сопротивления Pt 100, соответствующих требованиям IEC 60751.
Степень взрывозащиты и искробезопасности уровнемеров - ]ExdIICT6 X, lExdIIAT6 X, по ГОСТ Р 51330.0, ГОСТ Р 51330.1.
Внешний вид уровнемера представлен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в типа.

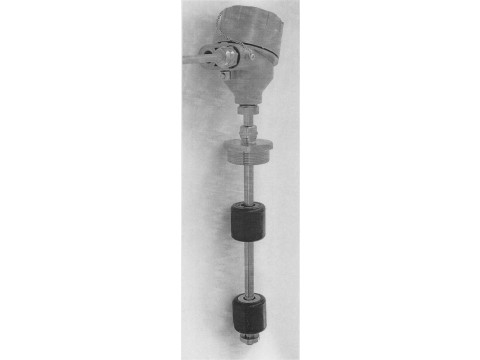

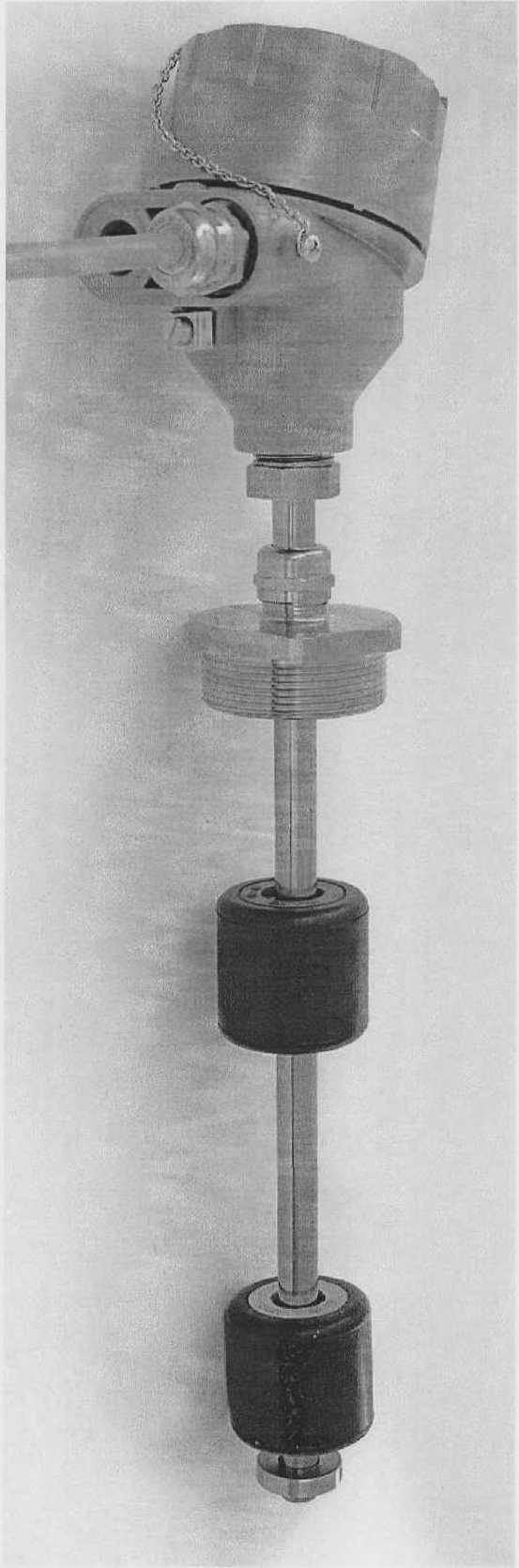

Рисунок 1 - Общий вид уровнемера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения уровня жидкости, мм |
от 200 до 12000 |
|
Диапазон измерения уровня подтоварной воды, мм |
от 100 до 12000 |
|
Диапазон измерения температур жидкости, °C |
от минус 20 до плюс 70 |
|
Пределы допускаемой абсолютной погрешности уровнемера, мм: | |
|
- при измерении уровня жидкости от 200 до 5000 мм |
±0,5 |
|
- при измерении уровня жидкости свыше 5000 до 12000 мм |
±1,0 |
|
- уровня подтоварной воды от 100 до 5000 мм |
±0,5 |
|
-уровня подтоварной воды свыше 5000 до 12000 мм |
±1,0 |
|
Порог чувствительности, мм, не более |
1,0 |
|
Вариация при измерении уровня жидкости, мм, не более |
1,0 |
|
Пределы допускаемой абсолютной погрешности измерения температуры жидкости, °C |
±1,0 |
|
Номинальное напряжение питания, В |
от 9 до 30 |
|
Ток потребления, мА, не более |
30 |
|
Степень защиты, обеспечиваемая оболочкой по МЭК 529 (ГОСТ 14254-96) |
IP 66/67/68 |
|
Габаритные размеры, мм, не более |
016x12000 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки уровнемеров входят:
- уровнемер магнитострикционный DIGIMAG:
• зонд модели ХМТ*;
• зонд модели SMT*;
- упаковка;
- руководство по эксплуатации;
- методика поверки МРБ МП. 2089-2010;
* - в зависимости от заказа, в соответствии с эксплуатационной документацией.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Europump Polska Sp z o.o" (Польша).
СТБ 1624-2006 (OIML R 85:1998 NEQ) «Уровнемеры автоматические для измерения уровня жидкости в стационарных резервуарах - хранилищах. Общие требования и методы испытаний»
МРБ МП. 2089-2010 "Уровнемеры магнитострикционные DIGIMAG SMT/XMT. Методика поверки".
Заключение
Уровнемеры магнитострикционные DIGIMAG SMT/XMT соответствуют требованиям документации фирмы "Europump Polska Sp z o.o" (Польша).
Межповерочный интервал - не более 24 месяца (для уровнемеров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №ВУ/112 02.1.0.0025.
