Анализаторы напряжений и структуры металлов магнитошумовые «ИНТРОСКАН» (далее анализаторы) предназначены для измерения интенсивности магнитного шума (шума Баркгаузена), возникающего в объектах из ферромагнитных материалов при их намагничивании переменным полем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 2862 06 |
| Наименование | Анализаторы напряжений и структуры металлов магнитошумовые "ИНТРОСКАН" |
| Год регистрации | 2006 |
| Номер сертификата | 3844 |
| Дата регистрации | 2006-03-30 |
| Срок действия | - |
| Получатель сертификата | НПРУП "Диагностика", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПРУП "Диагностика"
Адрес: 220072, г. Минск, ул. Академическая, 16А
Контакты: 2842344
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ.МП 1568-2006 |
Поверители
Скачать
|
Описание типа РБ 03 20 2862 06 [2006-01-01]
rb-03-20-2862-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы напряжений и структуры металлов магнитошумовые «ИНТРОСКАН» (далее анализаторы) предназначены для измерения интенсивности магнитного шума (шума Баркгаузена), возникающего в объектах из ферромагнитных материалов при их намагничивании переменным полем.
Анализатор используется для контроля внутренних механических напряжений и зон их концентрации, толщины упрочненного слоя, выявления шлифовальных прижогов, зон термического влияния и других физико-механических параметров ферромагнитных материалов и изделий при наличии корреляционной связи между шумами Баркгаузена и физико-механическими свойствами.
Областью применения анализаторов являются машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.
Описание
Принцип действия анализатора основан на эффекте Баркгаузена - возникновении скачков намагниченности (шумов Баркгаузена) при перемагничивании ферромагнитного материала. Характеристики этих шумов тесно связаны со структурой материала и его состоянием (например, с внутренним напряжениями). Анализатор осуществляет перемагничивание испытуемого материала и регистрацию интенсивности возникающего при этом магнитного шума.
Измерение производится путём преобразования магнитного шума в электрический сигнал в процессе локального намагничивания объекта переменным полем, фильтрации этого сигнала и измерения его среднего значения.
Анализатор обеспечивает возбуждение магнитного шума в контролируемом изделии в двух режимах: режим стабилизации поля перемагничивания; режим стабилизации магнитного потока.
Анализатор обеспечивает как автоматическую, так и ручную адаптацию к уровню измеряемого сигнала.
Конструктивно анализатор состоит из электронного блока и комплекта сменных накладных преобразователей (датчиков).
Сигнал магнитошумового датчика, питаемого от генератора, поступает на вход фильтра, который выполнен с автоматической адаптацией к уровню сигнала. После фильтрации сигнал детектируется и поступает в аналого-цифровой интегратор, куда также поступает информация с автоматически адаптируемого фильтра.
Управление всеми параметрами и обработка выходной информации интегратора осуществляется управляющим компьютером через коммуникационный контроллер.
Задание режимов работы и величин исходных параметров осуществляется с помощью клавиатуры, а индикация состояния, значения параметров и результат измерения выводятся на дисплей управляющего компьютера. Задание режимов работы и величин исходных параметров может также осуществляться прикосновением пластиковой указкой к управляющим элементам, изображённым на дисплее. Кроме того, результаты измерения выводятся на масштабируемый шкальный индикатор, отображаемый на том же дисплее.
Анализатор позволяет сохранять в файловой системе управляющего компьютера информацию о режимах работы, калибровках и данных измерений для различных материалов и изделий.
Через инфракрасный интерфейс анализатор может связываться с компьютером более высокого уровня, передавать результаты измерений и принимать необходимую информацию.
Схема пломбировки анализаторов от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма приведена в Приложении А.
Внешний вид анализатора приведен на рисунке 1.

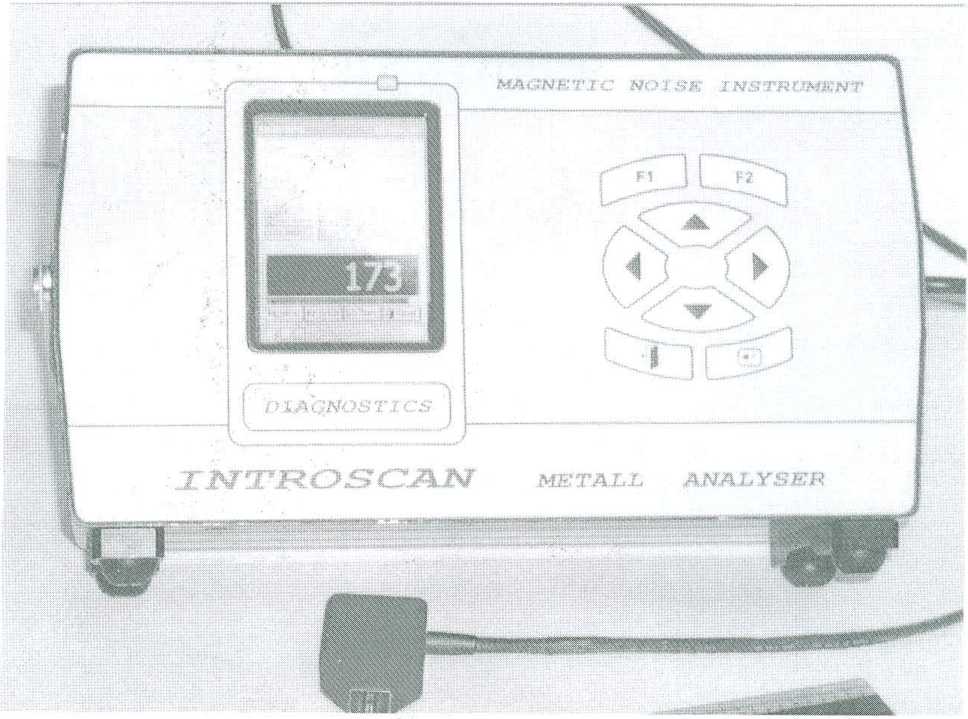

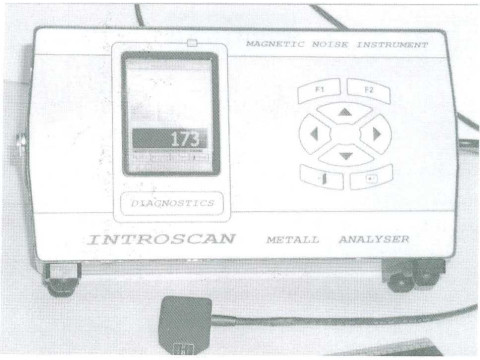

Рисунок 1 - Анализатор напряжений и структуры металлов магнитошумовой «ИНТРОСКАН». Внешний вид.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значения |
|
1 |
2 |
|
1 Устанавливаемые частоты возбуждения контролируемого изделия, Гц |
15,30, 45,60, 90 и 120 |
|
2. Максимальные значения отклонения частоты возбуждения от установленного значения, Гц, не более: для частот возбуждения, Гц - 15 - 30 - 45 - 60 - 90 - 120 |
+0,15 +0,21 +0,35 +0,30 +0,35 +0,20 |
|
3 Диапазон установки амплитуды возбуждения в каждом из двух перемагничивающих каналов Одна о.е. амплитуды возбуждения соответствует: - в режиме стабилизации поля — амплитудному значению тока 1,5 мА в обмотке перемагничивания датчика-преобразователя; - в режиме стабилизации потока — амплитудному значению напряжения 2,616 мВ на выходе обмотки обратной связи датчика-преобразователя. |
от 1 до 200 о.е., где о.е. - относительные единицы. |
|
4 Пределы допускаемой абсолютной погрешности установки амплитуды возбуждения |
± (0,5 +0,007 х Ам) о. е., где Ам — установленная относительная величина амплитуды возбуждения. |
|
5 Диапазон изменения направления возбуждающего магнитного поля при угловом сканировании интенсивности магнитного шума (при использовании четырёхполюсного датчика) |
0-180° |
|
6 Минимальный шаг изменения направления возбуждения (перемагничивания) при угловом сканировании интенсивности магнитного шума |
1° |
|
7 Частотные диапазоны фильтрации магнитного шума, кГц |
(5 - 30), (5 - 200), (5 - 1000), (20 - 30), (20 - 200), (20- 1000) и (200 - 1000) |
|
8 Пределы допускаемой погрешности установки частотных диапазонов фильтрации магнитного шума |
±10% |
|
1 |
2 | |
|
9 Диапазон значений выводимой информации об уровне измеряемого сигнала, о.е. Пересчётные коэффициенты между уровнем измеряемого сигнала на входе измерительного канала электронного блока анализатора и относительными единицами (о.е.) в зависимости от установленного диапазона фильтрации: -- для диапазонов фильтрации магнитного шума, кГц (5 - 1000), (20 - 1000), (5 - 200), (20 - 200) (5 - 30), (200 - 1000) (20 - 30) |
от 1 до 5000 Пересчётный коэффициент, мВ/о.е (1,74х10'2± 1 %) (7,69 х10’3± 1 %) (2,756 х10'3± 1 %) (1,82 х10 -±3%) Не нормируется | |
|
11 Анализатор обеспечивает установку времени измерения в диапазонах: - для частот возбуждения 15, 30, 45, 60 и 90 Гц - для частоты возбуждения 120 Гц |
Минимальное время измерения, с од 0,1 |
Максимальное время измерения,с 10 8,5 |
|
12 Напряжение питания от сети переменного тока |
(230)”) В, (50 ±1,0) Гц | |
|
13 Питание анализатора также может осуществляется от источника постоянного тока напряжением |
(12Д5)В | |
|
14 Время установления рабочего режима, мин |
10 | |
|
15 Продолжительность непрерывной работы, ч, не менее |
8 | |
|
16 Мощность, потребляемая от сети, В X А, не более |
30 | |
|
17 Длина кабелей для подключения датчиков, м, не менее |
2 | |
|
18 Габаритные размеры, мм, не более: - электронного блока - универсального датчика - универсального датчика для крупногабаритных изделий - датчика для галтелей - четырёхполюсного датчика |
320х 180Х 107 59Х36Х 19 64X47X33 66Х36Х 19 82X47X44 | |
|
19 Масса анализатора, кг, не более |
5 | |
|
20 Средняя наработка на отказ, ч, не менее |
2500 | |
|
21 Средний срок службы анализатора, год, не менее |
10 | |
|
22 Диапазон рабочих температур при эксплуатации, °C |
от 1 до 40 | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на лицевую панель электронного блока анализатора методом печати, а также на титульный лист «Руководства по эксплуатации» методом печати.
Комплектность
Анализаторы поставляются в следующем комплекте
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Электронный блок |
ДЖИИ 2.745.000 |
1 | |
|
Датчик универсальный 1 ’ |
ДЖПИ 5.125.000 |
1 | |
|
Датчик универсальный для крупногабаритных изделий 1 ■ |
ДЖПИ 5.125.001 |
1 | |
|
Датчик для галтелей 1 ’ |
ДЖПИ 5.125.004 |
1 | |
|
Датчик четырёхполюсный 1 ’ |
ДЖПИ 5.125.002 |
1 | |
|
Кабель сетевого питания |
1 | ||
|
Разъём для подключения аккумуляторной батареи |
1 | ||
|
Руководство по эксплуатации |
ДЖПИ 2.745.000 РЭ |
1 | |
|
Анализатор напряжений и структуры металлов магнитошумовой «ИНТРОСКАН». Методика поверки. |
МРБ.МП 1568 - 2006 |
1 | |
|
Программное обеспечение iScan на электронном носителе 2) |
поставляется по отдельному заказу | ||
|
Устройство поверочное |
Примечание:
Вид датчика в соответствии с заказом на поставку.
Поставляется последняя существующая версия программного обеспечения iScan.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100217961.005-2006 «Анализатор напряжений и структуры металлов магнитошумовой «ИНТРОСКАН». Технические условия».
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
МРБ.МП 1568 - 2006 «Анализатор напряжений и структуры металлов магнитошумовой «ИНТРОСКАН». Методика поверки».
Заключение
Анализаторы напряжений и структуры металлов магнитошумовые «ИНТРОСКАН» соответствуют ТУ BY 100217961.005-2006, ГОСТ 12.2.091-2002.
Межповерочный интервал - 24 месяца.
Научно-исследовательский
испытательный центр БелГИМ.
г.Минск, Старовиленский тракт. 93,
тел. 234-98-13, аттестат аккредитации № BY/ 112 02.1.0.0025
