Уровни УР, УБ
| Номер в ГРСИ РФ: | РБ 03 01 2838 06 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Уровни |
| Производитель / заявитель: | "Guiling Measuring & Cutting Tool Co., Ltd.", Китай |
|
Описание типа РБ 03 01 2838 06 [2006-01-01]
rb-03-01-2838-06_2006-01-01.pdf
|
Скачать |
Уровни УБ предназначены для измерения отклонения от горизонтального положения плоских и цилиндрических поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2838 06 |
| Наименование | Уровни УР, УБ |
| Год регистрации | 2006 |
| Номер сертификата | 3836 |
| Дата регистрации | 2006-03-07 |
| Срок действия | 2011-02-28 |
| Получатель сертификата | фирма "Shanghai Measuring & Cutting Tool Works", Китай, (CN) |
Производитель / Заявитель
фирма "Shanghai Measuring & Cutting Tool Works"
Адрес: Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1581-2006 |
Поверители
Скачать
|
Описание типа РБ 03 01 2838 06 [2006-01-01]
rb-03-01-2838-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Уровни УБ предназначены для измерения отклонения от горизонтального положения плоских и цилиндрических поверхностей.
Уровни УР предназначены для измерения отклонения от горизонтального и вертикального положений плоских и цилиндрических поверхностей.
Область применения - машиностроение, приборостроение и другие отрасли промышленности.
Описание
Принцип действия уровней основан на применении в качестве чувствительного элемента ампулы, представляющая собой запаянную цилиндрическую стеклянную трубку, заполненной жидкостью таким образом, что в ней остается не большой пузырек воздуха. Внутренняя поверхность ампулы шлифована по радиусу, на наружной поверхности нанесена шкала с интервалом делений, равным 2 мм. Действие ампулы основано на том. что при ее наклоне уровень жидкости в ампуле всегда располагается горизонтально и пузырек воздуха перемещается в наивысшую часть ампулы. Отсчет по шкале производится по краю пузырьков воздуха.
Уровень УБ состоит из корпуса, на нижней рабочей поверхности которого сделана призматическая выемка для установки на цилиндрические поверхности, и ампулы заключенной в оправку и установленной внутри корпуса уровня. Крепление оправки ампулы к корпусу осуществляется винтом через плоскую пружину, другой конец оправки поджат пружиной к регулировочному винту, которым при сборке устанавливается параллельность основанию ампулы. Над ампулой в корпусе уровня вырезано окно, закрытое рамкой со стеклом. Установочная ампула, расположенная в поперечном отверстии корпуса, служит для контроля правильности установки уровня на цилиндрических поверхностях.
Уровень УР имеет аналогичное устройство и отличается от уровня УБ формой корпуса, который имеет четыре взаимно перпендикулярные рабочие поверхности. Нижняя, верхняя и одна из боковых рабочих поверхностей имеют призматические выемки для установки на цилиндричес^цеттдвёр^носги.
Поверителыюе клеймо-наклейка ставится в паспорт па уровень. ■,< /
1 Г J г,.- ,С . '!
Внешний вид уровней приведен на рисунках 1,2.
Рисунок 1. Уровень исполнения УР

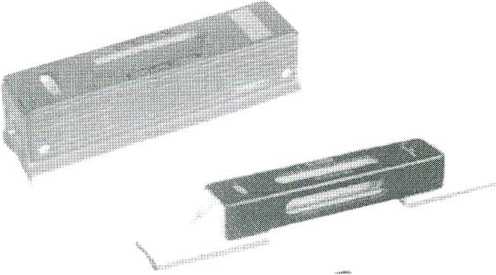

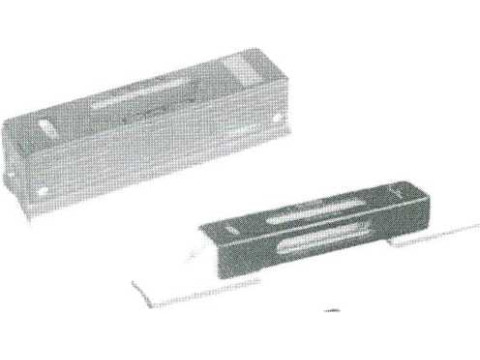

Рисунок 2. Уровень исполнения УБ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровней представлены в таблице 1.
Таблица 1
|
Наименование характери-стики |
Значение характеристики для исполнения | |
|
УР |
УБ | |
|
1 |
2 |
3 |
|
1 Длина рабочей поверхности, мм |
150;200; 250; 300 |
150;200;250; 300 |
|
1 |
2 |
3 |
|
2 Цена деления ампулы, мм/м |
0,02; 0,05; 0,1; 0,15 |
0,02; 0.05; 0,1; 0,15 |
|
3 Допускаемое отклонение средней цены деления основной ампулы от номинального значения, делений, не более, при цене деления уровня, мм/м: 0,02 |
± 0,006 |
± 0,006 |
|
0.05 |
±0.015 |
±0.015 |
|
0,10 |
±0,030 |
± 0.030 |
|
0,15 |
± 0,040 |
± 0,040 |
|
4 Допуск плоскостности рабочих поверхностей с доведенными и шлифованными поверхностями призматических выемок уровня (только вогнутость) па длине 100 мм для цены деления: 0,02 и 0,05 мм/м |
0,002 |
0,002 |
|
0,1 и 0,15 мм/м |
0,003 |
0,003 |
|
4 Допуск плоскостности основания уровня с доведенными и шлифованными поверхностями (только вогнутость) на длине 100 мм для цены деления: 0,02 и 0,05 мм/м |
0,003 |
0,003 |
|
0,10 и 0,15 мм/м |
0,004 |
0,004 |
|
5 Шаброванные рабочие поверхности уровня при проверке на краску должны иметь на площади 300 мм2 количество пятен не менее у уровней с ценой деления 0,02 и 0,05 мм/м |
14 |
14 |
|
0,10 и 0,15 мм/м |
9 |
9 |
|
6 Разность показаний уровня при установке на горизонтальную поверхность и горизонтальный цилиндр, делений |
0,5 |
0,5 |
|
7 Разность показаний уровня при установке на вертикальную поверхность и вертикальный цилиндр, делений |
0,5 |
|
1 |
2 |
3 |
|
8 Отклонение пузырька основной ампулы от среднего (нулевого) положения при установке уровня на горизонтальную плоскость или горизонтально расположенный цилиндр, дел., не более |
0,25 |
0,25 |
|
9 Отклонение пузырька основной ампулы от среднего (нулевого) положения при установке уровня любой из его вертикальных поверхностей на вертикально расположенный цилиндр или плоскость, дел., не более |
0,5 | |
|
10 Отклонение пузырька основной ампулы от среднего (нулевого) положения при установке уровня верхней рабочей поверхностью на горизонтально расположенный цилиндр или плоскость, дел., не более |
05 | |
|
11 Диапазон температур окружающей среды в рабочих условиях, °C |
От 0 до 40 | |
|
12 Относительная влажность окружающей среды в рабочих условиях, %, не более |
80 | |
|
13 Диапазон температур окружающей среды в условиях транспортирования, °C |
от минус 20 до плюс 70 | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на корпус уровня методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
В комплект поставки уровня входит.
- уровень;
- паспорт на уровень.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- техническая документация фирмы «Shanghai Measuring & Cutting Tool Works» (Китай);
- ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия»;
- МРБ МП. 1581-2006 «Уровни рамные и брусковые. Методика поверки».
Заключение
Угломеры соответствуют документации фирмы-изготовителя, ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия».
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
