Уровни рамные и брусковые
| Номер в ГРСИ РФ: | РБ 03 01 4155 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Уровни |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод" (ЧИЗ), г. Челябинск |
Уровни рамные предназначены для измерения отклонения от вертикального и горизонтального положения поверхностей, а брусковые уровни предназначены для измерения от клонения от горизонтального положения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4155 14 |
| Наименование | Уровни рамные и брусковые |
| Год регистрации | 2014 |
| Номер сертификата | 9243 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2018-06-13 |
| Получатель сертификата | ООО НПП "ЧИЗ", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЧИЗ"
Адрес: 454008, г. Челябинск, Свердловский тракт, 38
Контакты: (351)791-17-83; 268-99-01; 268-99-02
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1532-86. |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЧИЗ" (номер реестра - №1225, шифр поверительного клейма - ВДЧ)(НТК №07-14). |
Поверители
Скачать
|
Описание типа РБ 03 01 4155 14 [2009-11-27]
rb-03-01-4155-14_2009-11-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4155 14 [2014-09-23]
rb-03-01-4155-14_2014-09-23.pdf
|
Скачать |
Описание типа
Назначение
Уровни рамные предназначены для измерения отклонения от вертикального и горизонтального положения поверхностей, а брусковые уровни предназначены для измерения от клонения от горизонтального положения поверхностей.
Описание
У ровни рамные и брусковые состоят из основания, продольной ампулы, поперечной ампулы и регулировочного узла для установки на ноль.

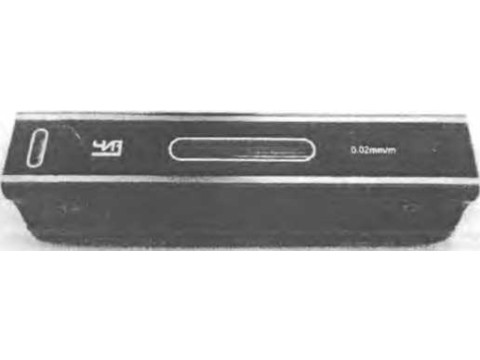

Внешний вил брускового уровня представлен на рисунке 1.
Внешний вил рамного уровня представлен на рисунке 2.
Рисунок 1 - Уровень брусковый.
Рисунок 2- Уровень рамный.
Ампулы заполнены жидким наполнителем, о находится небольшое количество воздуха. Повср горизонтальное положение, а пузырек воздуха и; шкала, нанесенная на ампулу, будет перемежат ьс верхнем положении пу пярька.
ты. внутри ампулы (ремиться занять и наклоне уровня яшегося всегда в
Нижняя и боковая рабочая поверхность рамного уровня, а также нижняя рабочая поверхность брускового уровня имеют призматические канавки для установки уровня на цилиндрические поверхности.
Уровни имеют термоизоляционные накладки.
Технические характеристики
Выпускаемые модификации уровней приведены в таблице 1.
Таблица 1
|
Тип уровня |
Цена деления продольной ампулы, мм/м |
Длина рабочей поверхности, мм |
|
Рамный |
0,01; 0,02; 0,05 |
200,250 |
|
0,10; 0,15 |
100, 150, 200,250 | |
|
Брусковый |
0,01; 0,02 |
200, 250 |
|
0,05 |
100, 200,250 | |
|
0,10; 0,15 |
100, 150, 200, 250 |
Погрешность уровней на одном делении при температуре окружающего воздуха (20±2) °C и относительной влажности 80% соответствует значениям, указанным в таблице 2.
Таблица 2
|
Цена деления продольной ампулы уровня, мм/м |
Пределы абсолютной допускаемой погрешности на одном делении, мм/м |
|
0,01 |
±0,005 |
|
0,02 |
±0,006 |
|
0,05 |
±0,015 |
|
0,10 |
±0,030 |
|
0,15 |
±0,040 |
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды (20±3) °C;
Относительная влажность воздуха не более 80 % при температуре 25 °C.
Средний срок службы - не менее 8 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на нерабочую поверхность основания уровня методом тампопечати.
Комплектность
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Уровень |
1 шт. |
По заказу |
|
Ключ |
1 шт. | |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. |
Поверка
проводится согласно МИ 1532-86 «ГСИ. Уровни рамные и брусковые. Методика поверки».
Основные средства поверки:
- поверочная плита 0-го или 1-го класса точности;
- экзаменатор.
Сведения о методах измерений
содержатся в паспорте средства измерения.
Нормативные документы
ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия»;
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Уровни
