Микрометры МК, МКЦ, МР, МЗ, МТ, МВМ, МПИ, МТИ

Назначение

Микрометры исполнений МК, МКЦ (гладкие), МР (рычажные) предназначены для измерения наружных размеров изделий.

Микрометры исполнения М3 (зубомерные) предназначены для измерения длины общей нормали зубчатых колес.

Микрометры исполнения МТ (трубные) предназначены для измерения толщины стенок труб.

Микрометры исполнения МВМ (резьбовые) предназначены для измерения среднего диаметра метрической резьбы.

МПИ (призматические) предназначены для измерения наружного диаметра пятилезвийного режущего инструмента.

МТИ (призматические) предназначены для измерения наружного диаметра трехлезвийного режущего инструмента.

Область применения - машиностроение, приборостроение и другие отрасли промышленности.

Описание

Принцип действия микрометров основан на применении винтовой пары, преобразующей вращательное движение микрометрического винта в поступательное. Микрометры имеют две шкалы: для отсчета целых миллиметров размера служит продольная шкала, которая для удобства отсчета состоит из двух рядов делений (верхних и нижних) с относительным смещением 0,5 мм, для отсчета десятых и сотых долей миллиметра - круговая шкала с числом делений 50, нанесенная на коническом торце барабана; поворот барабана на один оборот соответствует перемещению микрометрического винта на шаг его резьбы.

В микрометрах МКЦ, в отличие от микрометров МК, отсчет производится по дисплею.

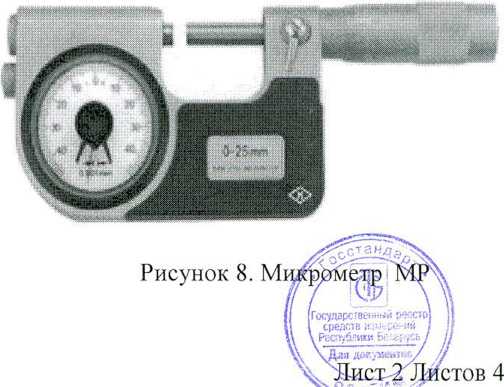

Микрометры МР в отличие от микрометров МК, имеют микрометрическую головку без трещотки и стрелочное отсчетное устройство. Принцип действия заключается в преобразовании прямолинейного перемещения микрометрического винта во вращательное движение стрелки по средством рычажной и зубчатой пар.

Микрометры М3, в отличие от микрометров МК, имеют измерительную губку.^^яятку'тарельчатой формы.                                                             [/V

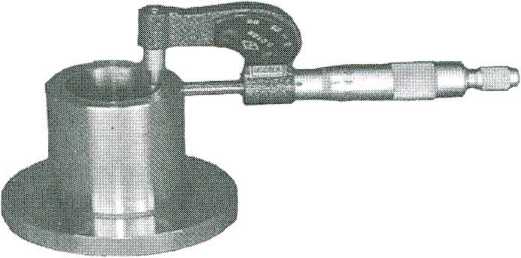

Микрометры МТ, в отличие от микрометров МК, имеют сферическую неподвижнукг пятку и срезанную скобу.                                                                  хл'ГТ’■ Г"/ у

'МЙс^'Лис гов 4

Микрометры МВМ, в отличие от микрометров МК, имеют на конце микрометрического винта и пятки глухие отверстия, на дне которых установлены опорные шарики. Коническая вставка устанавливается в отверстие микрометрического винта, а призматическая в отверстие пятки.

Микрометры МПИ, в отличие от микрометров МК, имеют пятку призматической формы, для установки пятилезвийного режущего инструмента.

Микрометры МТИ. в отличие от микрометров МК, имеют пятку призматической формы, для установки трехлезвийного режущего инструмента.

Поверительное клеймо-наклейка ставится в паспорт на микрометр.

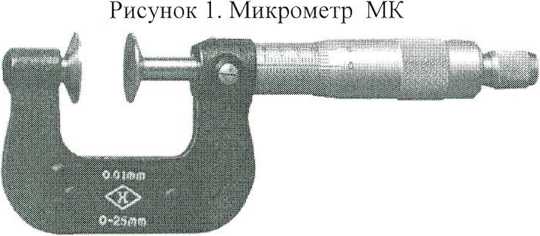

Рисунок 3. Микрометр М3

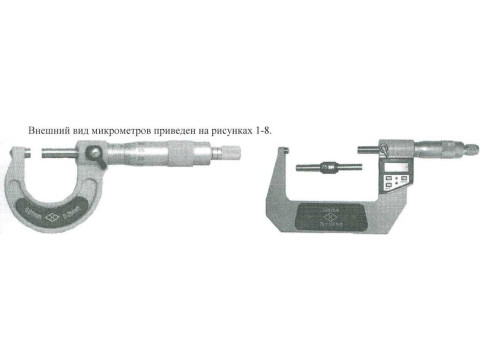

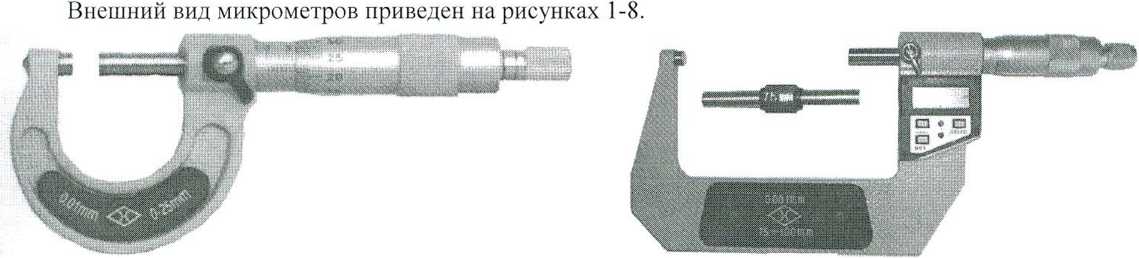

Рисунок 2. Микрометр МКЦ

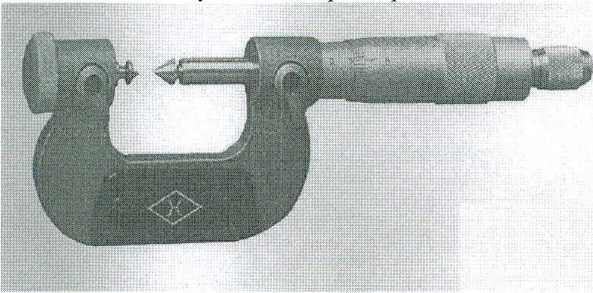

Рисунок 5. Микрометр МВМ

Рисунок 4. Микрометр МТ

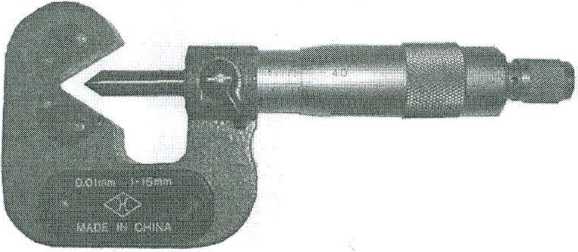

Рисунок 7. Микрометр МТИ

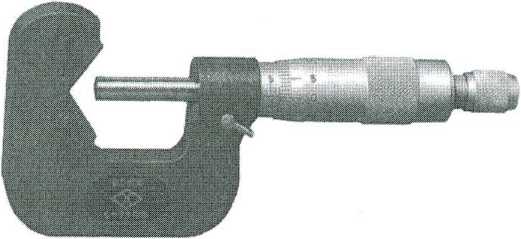

Рисунок 6. Микрометр МПИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики штангенинструмента представлены в таблице 1.

Таблица 1

Лист 3 Листов 4

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на скобы микрометров методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

В комплект поставки штангенинструмента входит.

- микрометр;

- паспорт;

- установочная мера (для микрометров с нижним пределом диапазона измерения 25 мм и более).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

- техническая документация фирмы «Shanghai Measuring & Cutting Tool Works» (Китай);

- ГОСТ 6507-90 «Микрометры. Технические условия»;

- ГОСТ 4380-93 «Микрометры со вставками. Технические условия»;

- ГОСТ 4381-87 «Микрометры рычажные. Общие технические условия»;

- МИ 782-85 «ГСИ. Микрометры с ценой деления 0,01 мм. Методика поверки»;

- МИ 379-83 «ГСИ. Микрометры призматические типов МТИ, МИИ и МСИ. Методика и средства поверки»;

- МИ 2077-90 «ГСИ. Микрометры со вставками. Методика поверки»;

- МИ 2051-90 «ГСИ. Микрометры рычажные. Методика поверки».

Заключение

Микрометры соответствуют документации фирмы-изготовителя, ГОСТ 6507-90 «Микрометры. Технические условия», ГОСТ 4380-93 «Микрометры со вставками. Технические условия», ГОСТ 4381-87 «Микрометры рычажные. Общие технические условия».

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
