Преобразователи измерительные напряжения переменного тока Е855-М1
Номер в ГРСИ РФ: | РБ 03 13 9094 22 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Описание типа РБ 03 13 9094 22 [2022-08-18]
rb-03-13-9094-22_2022-08-18.pdf
|
Скачать |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 9094 22 |
Наименование | Преобразователи измерительные напряжения переменного тока Е855-М1 |
Год регистрации | 2022 |
Дата регистрации | 2022-08-18 |
Срок действия | 2027-08-18 |
Получатель сертификата | ОАО «ВЗЭП», г. Витебск, Республика Беларусь |
Производитель / Заявитель
ОАО «ВЗЭП», г. Витебск, Республика Беларусь
Адрес: 210630, ул. Ильинского, 19/18, г. Витебск, Республика Беларусь
Контакты: (0212) 66-58-10 / info@vzep.by
Поверка
Межповерочный интервал / Периодичность поверки | 12 месяцев |
Методика поверки | Поверка по МП.ВТ.134-2005 «СОЕИ РБ. Преобразователи измерительные напряжения переменного тока Е855-М1. Методика поверки» (изменение № 6) |
Поверители
Скачать
Описание типа РБ 03 13 9094 22 [2022-08-18]
rb-03-13-9094-22_2022-08-18.pdf
|
Скачать |
Описание типа
Назначение:
Преобразователи измерительные напряжения переменного тока Е855-М1 (в дальнейшем - ИП) предназначены для измерения и линейного преобразования сигнала напряжения переменного тока в унифицированный электрический сигнал постоянного тока.
ИП применяют для контроля напряжений электрических систем и установок при комплексной автоматизации объектов электроэнергетики в автоматизированных системах управления технологическими процессами (АСУ ТП) энергоемких объектов различных отраслей промышленности, включая атомные станции.
Описание
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки контактных узлов; контактных узлов; одной печатной платы; измерительного трансформатора и трансформатора питания.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП имеют модификации и исполнения, отличия между которыми приведены в таблице 1.
ИП выпускаются в следующих исполнениях:
- для нужд народного хозяйства;
- для поставки на атомные станции (исполнение АС);
- для поставки на экспорт в соответствии с патентным формуляром в страны с умеренным климатом (экспортное исполнение Э);
- для поставки на экспорт в страны, расположенные в любых макроклиматических районах на суше, кроме районов с очень холодным климатом
(общеклиматическое исполнение 04.1**).
Фотография общего вида ИП и схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа приведены на рисунках 1-5.

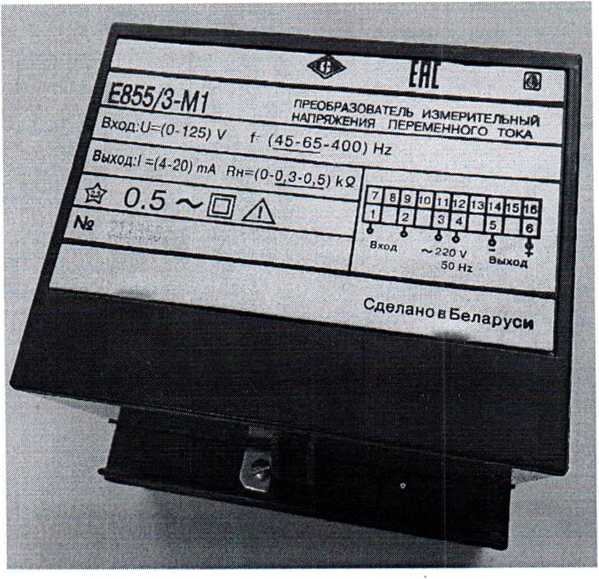

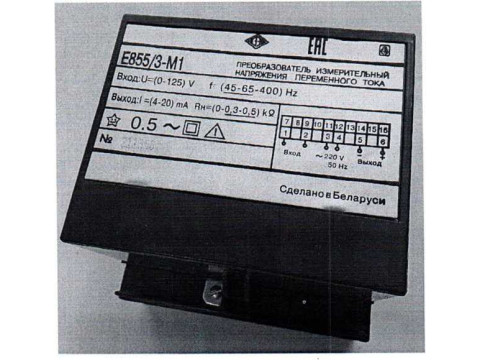

Рисунок 1 - Общий вид и маркировка ИП Е855/3-М1 для нужд народного хозяйства

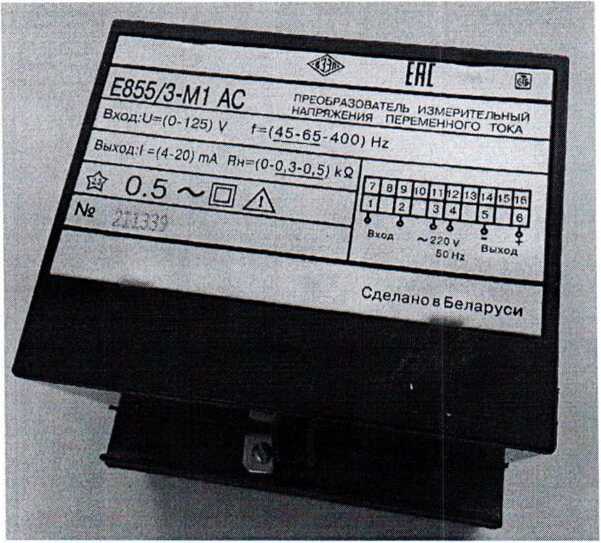

Рисунок 2 - Общий вид и маркировка ИП Е855/3-М1 АС для поставки на атомные станции
Е855/3-М1 Э
Вход:и~(0-125) V
ПРЕОБРАЗОВАТЕЛЬ измерительный НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
/-(45-65-400) Hz
Выход;/ -(4-20) mA йн--(0-0,3-0,5) kQ
Ш№
i 4 * * * $
Вход ~240V Выход 60Hz
Сделано в Беларуси
_
Рисунок 3 - Общий вид и маркировка ИП Е855/3-М1 Э для поставки на экспорт в страны с умеренным климатом (экспортное исполнение Э)
1е855/1-М1-О4.Г*
Вход:0=(0-125) V Г (45-65-400) Hz _____
Выход;/ =(0-5) mA Rh=(0-2-3 ) kQ
6 А АА~1$
Вход ***220V Выход 50 Hz
Сделано в Беларуси
тяим,,—
Рисунок 4 - Общий вид и маркировка ИП Е855/1-М1-О4.1** для поставки на экспорт в общеклиматическом исполнении 04.1** лист 3, всего листов

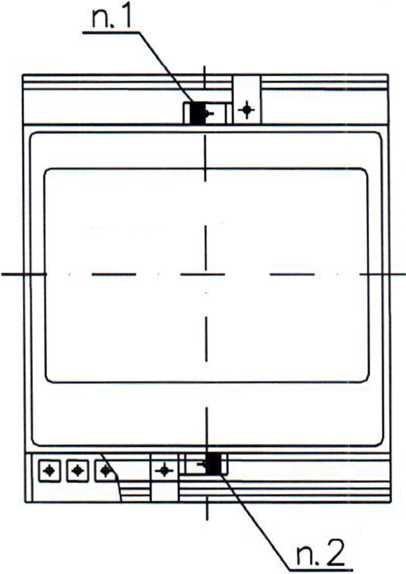

1 - Место пломбировки от несанкционированного доступа.
2 - Место для нанесения знака поверки в виде оттиска клейма поверителя.
Рисунок 5 - Схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа ИП
Технические характеристики
Модификации и исполнения ИП, диапазоны измерений преобразуемых входных сигналов, диапазоны изменения выходных сигналов, пределы допускаемой основной приведённой погрешности указаны в таблице 1.
Таблица 1
Модификации и исполнения ИП |
Диапазон измерений преобразуемого входного сигнала, В |
Диапазон изменений выходного сигнала постоянного тока, мА |
Пределы допускаемой основной приведённой погрешности (от нормирующего значения), % |
1 |
2 |
3 |
4 |
Е855/1-М1 Е855/1-М1 АС Е855/1-М1 Э Е855/1-М1 04.1** |
0-125; 0-250; 0-400; 0-500 |
0-5 |
±0,5 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
Е855/2-М1 Е855/2-М1 АС Е855/2-М1 Э Е855/2-М1 04.1** |
75-125 |
0-5 |
±0,5 |
Е855/3-М1 Е855/3-М1 АС Е855/3-М1 Э Е855/3-М1 04.1** |
0-125; 0-250; 0-400; 0-500 |
4-20 | |
Е855/4-М1 Е855/4-М1 АС |
0-125 |
0-5 | |
Е855/5-М1 |
0-125; 0-250; 0-400; 0-500 |
0-5 | |
Примечание - ИП выпускаются однодиапазонными. |
Пределы допускаемой дополнительной погрешности ИП указаны в таблице 2.
Таблица 2. __
Влияющая величина |
Пределы допускаемой дополнительной погрешности ИП, % |
1 |
2 |
Изменение температуры окружающего воздуха от нормальных условий эксплуатации до минус 30 °C и плюс 60 °C на каждые 10 °C (кроме исполнения 04.1**): | |
- для ИП Е855/1-М1, Е855/2-М1, Е855/3-М1, Е855/5-М1 |
±0,4 |
-для ИП Е855/4-М1 |
±0,5 |
Изменение температуры от нормальных условий эксплуатации до плюс 5 °C и плюс 60 °C на каждые 10 °C для исполнения 04.1** |
±0,4 |
Изменение влажности окружающего воздуха от нормальных условий эксплуатации до 95 % при 35 °C: | |
- для ИП Е855/1-М1, Е855/2-М1, Е855/3-М1, Е855/5-М1 |
±0,9 |
-для ИП Е855/4-М1 |
±1,0 |
Влияние внешнего однородного постоянного или переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям ИП, с магнитной индукцией 0,5 мТл, при самом неблагоприятном направлении и фазе магнитного поля: |
±0,5 |
Изменение напряжения питания от нормальных условий эксплуатации до значений в пределах: -от 187 до 242 В (для ИП с U„om=220 В), -от 204 до 264 В (для ИП с UHOm=240 В) |
±0,25 |
Продолжение таблицы 2
1 |
2 |
Изменение сопротивления нагрузки от нормальных условий эксплуатации: | |
-дляИП Е855/1-М1, Е855/2-М1, Е855/5-М1 до значений в пределах от 0 до 2 кОм |
±0,25 |
- для ИП Е855/3-М1 до значений в пределах от 0 до 0,3 кОм |
±0,25 |
- для ИП Е855/4-М1 до 2,7 кОм и до 3,3 кОм |
±0,5 |
Изменение частоты измеряемого сигнала от нормальных условий эксплуатации: | |
- для ИП Е855/1-М1 - Е855/4-М1 до 400 Гц |
±0,5 |
- для ИП Е855/5-М1 до 1900 Гц и до 2100 Гц |
±0,5 |
Отклонение формы кривой входного сигнала от синусоидальной до 50 % |
±0,5 |
Примечание - Значения, указанные в таблице, распространяются на исполнения АС, Э, 04.1**. |
Условия эксплуатации указаны в таблице 3. Таблица 3
Наименование характеристики |
Значение |
Нормальные условия эксплуатации: | |
- температура окружающего воздуха, °C |
от 15 до 25 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
- напряжение переменного тока, В |
от 215 до 225 (для ИП с UHOm=220 В); от 235 до 245 (для ИП с UHOm=240 В) |
- частота напряжения переменного тока, Гц |
от 49,5 до 50,5; от 59,5 до 60,5 |
- форма кривой тока и напряжения измеряемой цепи и напряжения источника питания |
синусоидальная с коэффициентом гармоник не более 5 % |
- сопротивление нагрузки, кОм | |
а) для ИП Е855/1-М1, Е855/2-М1, Е855/5-М1 |
от 2,0 до 3,0 |
б) для ИПЕ855/3-М1 |
от 0,3 до 0,5 |
в) для ИП Е855/4-М1 |
от 2,97 до 3,03 |
- магнитное и электрическое поля |
практическое отсутствие магнитного и электрического полей, кроме земного магнитного поля |
- время установления рабочего режима при входном сигнале, соответствующем конечному значению диапазона измерений, не более, ч |
0,5 |
- положение |
любое |
- частота переменного тока измеряемой цепи, Гц | |
а) для ИП Е855/1-М1 - Е855/4-М1 |
от 45 до 65 |
б) для ИП Е855/5-М1 |
от 1950 до 2050 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °C: | |
а) для ИП в общеклиматическом исполнении 04.1** |
от плюс 5 до плюс 60 |
б) для всех остальных исполнений |
от минус 30 до плюс 60 |
- относительная влажность окружающего воздуха при температуре 35 °C, % |
до 95 |
Нормирующее значение выходного сигнала соответствует верхнему значению диапазона изменений выходного сигнала 5 мА или 20 мА.
Параметры питания ИП (кроме Е855/4-М1):
- номинальное значение напряжения переменного тока UHOm=220 В (номинальное значение частоты 50 Гц или 60 Гц) или Uho.m=240 В (номинальное значение частоты 60 Гц) для поставок на экспорт (экспортное исполнение Э и общеклиматическое исполнение 04.1**);
- номинальное значение напряжения переменного тока U1IOm=220 В (номинальное значение частоты 50 Гц) для всех остальных исполнений.
Питание ИП Е855/4-М1 осуществляется от измеряемой цепи.
Мощность, потребляемая преобразователем, не более:
- от цепи входного сигнала для Е855/1-М1 - Е855/3-М1, Е855/5-М1 - 0,6 В-А, для Е855/4-М1 - 4,0 В-А;
- от цепи питания - 4 В-А.
Масса ИП (кроме Е855/4-М1) не более 0,7 кг. Масса Е855/4-М1 не более 2 кг.
Габаритные размеры ИП (кроме Е855/4-М1) не более (125x110x100) мм. Габаритные размеры Е855/4-М1 не более (125x110x125) мм.
Средний срок службы 12 лет.
Средняя наработка на отказ 50000 ч.
Комплектность
- преобразователь - 1 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);
- методика поверки - 1 экз. (по запросу поверяющих организаций);
- упаковка - 1 шт.
Знак утверждения типа наносится на крышку корпуса ИП и эксплуатационную документацию.
Поверка осуществляется по МП.ВТ. 134-2005 «Преобразователи измерительные напряжения переменного тока Е855-М1. Методика поверки» с извещением ПМ028-2022 об изменении 6.
Сведения о средствах поверки
Перечень средств поверки:
- мегаомметр Ф4101;
- испытательная установка для проверки электрической прочности УПУ-10;
- установка поверочная полуавтоматическая универсальная УПП-1М;
- компаратор напряжений РЗООЗ;
- магазин сопротивлений РЗЗ;
- катушка сопротивления Р321.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью.
Сведения о методах измерений
Нормативные документыГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТУ 25-7536.058-91 «Преобразователи измерительные переменного тока Е854-М1 и напряжения переменного тока Е855-М1». методы поверки:
МП.ВТ. 134-2005 «Преобразователи измерительные напряжения переменного тока Е855-М1. Методика поверки».
