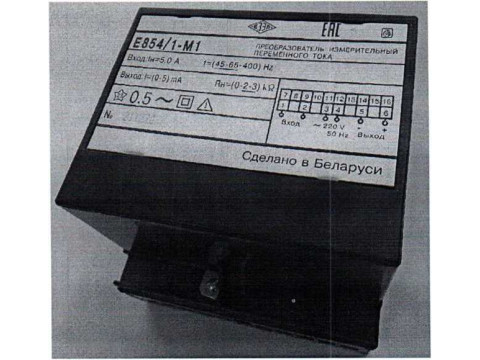

Преобразователи измерительные переменного тока Е854-М1

Преобразователи измерительные переменного тока Е854-М1 (Фото 2)

Преобразователи измерительные переменного тока Е854-М1 (Фото 3)

Преобразователи измерительные переменного тока Е854-М1 (Фото 4)

Номер в ГРСИ РФ:	РБ 03 13 9095 22
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск

Скачать

Описание типа РБ 03 13 9095 22 [2022-08-18]

rb-03-13-9095-22_2022-08-18.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 9095 22
Наименование	Преобразователи измерительные переменного тока Е854-М1
Год регистрации	2022
Дата регистрации	2022-08-18
Срок действия	2027-08-18
Получатель сертификата	ОАО «ВЗЭП», г. Витебск, Республика Беларусь

Производитель / Заявитель

ОАО «ВЗЭП», г. Витебск, Республика Беларусь

Адрес: 210630, ул. Ильинского, 19/18, г. Витебск, Республика Беларусь

Контакты: (0212) 66-58-10 / info@vzep.by

Поверка

Межповерочный интервал / Периодичность поверки	12 месяцев
Методика поверки	Поверка по МП.ВТ.133-2005 «СОЕИ РБ. Преобразователи измерительные переменного тока Е854-М1. Методика поверки» (изменение № 5).

Поверители

Скачать

Описание типа РБ 03 13 9095 22 [2022-08-18]

rb-03-13-9095-22_2022-08-18.pdf

Скачать

Описание типа

Описание Технические характеристики Комплектность Сведения о методах измерений

Назначение:

Преобразователи измерительные переменного тока Е854-М1 (в дальнейшем -ИП) предназначены для измерения и линейного преобразования сигнала переменного тока в унифицированный электрический сигнал постоянного тока.

ИП применяют для контроля токов электрических систем и установок при комплексной автоматизации объектов электроэнергетики в автоматизированных системах управления технологическими процессами (АСУ ТП) энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.

Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки контактных узлов; контактных узлов; одной печатной платы; измерительного трансформатора и трансформатора питания.

Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации и исполнения, отличия между которыми приведены в таблице 1.

ИП выпускаются в следующих исполнениях:

- для нужд народного хозяйства;

- для поставки на атомные станции (исполнение АС);

- для поставки на экспорт в соответствии с патентным формуляром в страны с умеренным климатом (экспортное исполнение Э);

- для поставки на экспорт в страны, расположенные в любых макроклиматических районах на суше, кроме районов с очень холодным климатом (общеклиматическое исполнение 04.1**).

Фотографии общего вида ИП и схема с указанием места для нанесения знака

поверки и пломбировки от несанкционированного доступа приведены

на рисунках 1-5.

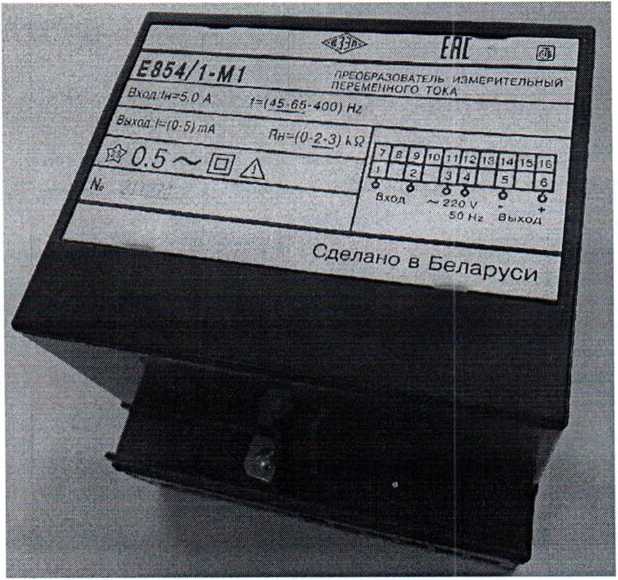

Рисунок 1 - Общий вид и маркировка ИП Е854/1-М1 для нужд народного хозяйства

Рисунок 2 - Общий вид и маркировка ИП Е854/1-М1 АС для поставки на атомные станции

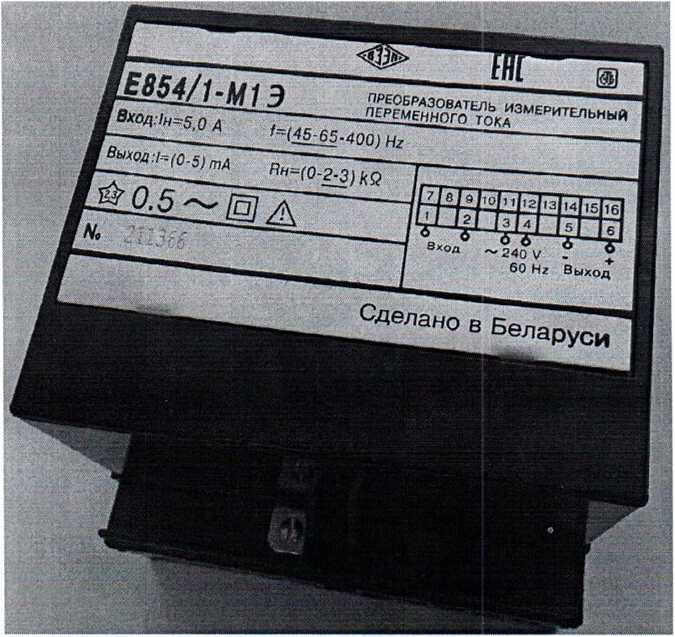

Рисунок 3 - Общий вид и маркировка ИП Е854/1-М1 Э

для поставки на экспорт в страны с умеренным климатом (экспортное исполнение Э)

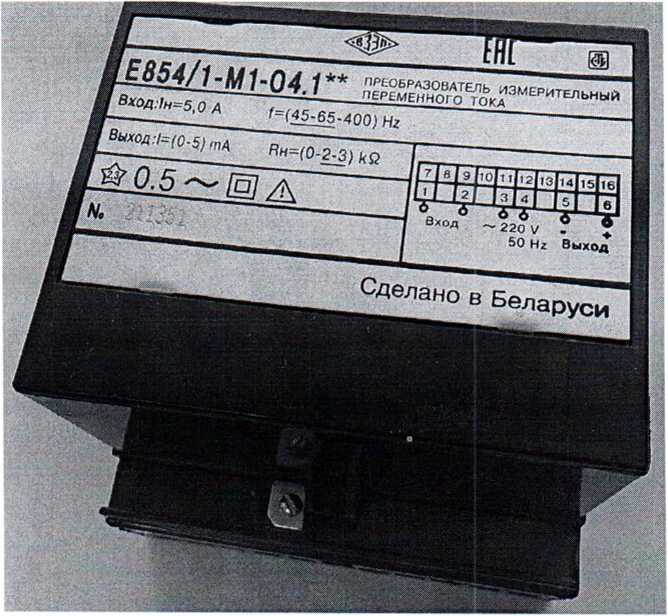

Рисунок 4 - Общий вид и маркировка ИП Е854/1-М1-О4.1** для поставки на экспорт в общеклиматическом исполнении 04.1**

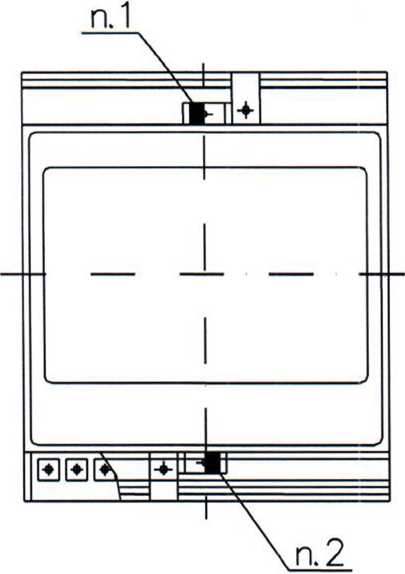

1 - Место пломбировки от несанкционированного доступа.

2 - Место для нанесения знака поверки в виде оттиска клейма поверителя.

Рисунок 5 - Схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа ИП

Технические характеристики

Модификации и исполнения ИП, диапазоны измерений преобразуемых входных сигналов, диапазоны изменений выходных сигналов, пределы допускаемой

основной приведённой погрешности указаны в таблице 1.

Таблица 1

Модификации и исполнения ИП	Диапазоны измерений входных сигналов, А	Номинальные значения входного сигнала, А	Диапазоны изменений выходного сигнала постоянного тока, мА	Пределы допускаемой основной приведённой погрешности (от нормирующего значения), %
Е854/1-М1 Е854/1-М1 АС Е854/1-М1 Э Е854/1-М1 04.1**	0-0,5; 0-1,0; 0-2,5; 0-5,0	0,5; 1,0; 2,5; 5,0	0-5	±0,5
Е854/2-М1 Е854/2-М1 АС Е854/2-М1 Э Е854/2-М1 04.1**			4-20
Е854/3-М1			0-5
Примечание - ИП выпускаются однодиапазонными.

Пределы допускаемой дополнительной погрешности ИП указаны в таблице 2.

Таблица 2.

Влияющая величина	Пределы допускаемой дополнительной погрешности ИП, %
Изменение температуры окружающего воздуха от нормальных условий эксплуатации до минус 30 °C и плюс 60 °C на каждые 10 °C (кроме исполнения 04.1**)	±0,4
Изменением температуры от нормальных условий эксплуатации до плюс 5 °C и плюс 60 °C на каждые 10 °C для исполнения 04.1 **	±0,4
Изменение влажности окружающего воздуха от нормальных условий эксплуатации до 95 % при 35 °C	±0,9
Влияние внешнего однородного постоянного или переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям ИП, с магнитной индукцией 0,5 мТл, при самом неблагоприятном направлении и фазе магнитного поля:	±0,5
Изменение напряжения питания от нормальных условий эксплуатации до значений в пределах: -от 187 до 242 В (для ИП с UHOm=220 В), -от 204 до 264 В (для ИП с UHOm=240 В)	±0,25
Изменение сопротивления нагрузки от нормальных условий эксплуатации:
-для ИП Е854/1-М1, Е854/3-М1 до значений в пределах от 0 до 2 кОм	±0,25
- для ИП Е854/2-М1 до значений в пределах от 0 до 0,3 кОм	±0,25
Изменение частоты измеряемого сигнала от нормальных условий эксплуатации:
- для ЙП Е854/1-М1, Е854/2-М1 до 400 Гц	±0,5
- для ИП Е854/3-М1 до 1900 Гц и до 2100 Гц	±0,5
Отклонение формы кривой входного сигнала от синусоидальной до 50 %	±0,5
Примечание - Значения, указанные в таблице, распространяются на исполнения АС, Э, 04.1**.

Условия эксплуатации указаны в таблице 3. Таблица 3

Наименование характеристики	Значение
1	2
Нормальные условия эксплуатации:
- температура окружающего воздуха, °C	от 15 до 25
- относительная влажность окружающего воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
- напряжение переменного тока, В	от 215 до 225 (для ИП с UHom=220 В); от 235 до 245 (для ИП с UHom=240 В)
- частота напряжения переменного тока, Гц	от 49,5 до 50,5; от 59,5 до 60,5
- форма кривой тока и напряжения измеряемой цепи и напряжения источника питания	синусоидальная с коэффициентом гармоник не более 5 %

Продолжение таблицы 3

1	2
- сопротивление нагрузки, кОм
а) для ИП Е854/1-М1, Е854/3-М1	от 2,0 до 3,0
б) для ИП Е854/2-М1	от 0,3 до 0,5
- магнитное и электрическое поля	практическое отсутствие магнитного и электрического полей, кроме земного магнитного поля
- время установления рабочего режима при входном сигнале, соответствующем конечному значению диапазона измерений, не более, ч	0,5
- положение	любое
- частота переменного тока измеряемой цепи, Гц
а) для ИП Е854/1-М1, Е854/2-М1	от 45 до 65
б) для ИПЕ854/3-М1	от 1950 до 2050
Рабочие условия эксплуатации:
- температура окружающего воздуха, °C:
а) для ИП в общеклиматическом исполнении 04.1**	от плюс 5 до плюс 60
б) для всех остальных исполнений	от минус 30 до плюс 60
- относительная влажность окружающего воздуха при температуре 35 °C, %	до 95

Нормирующее значение выходного сигнала соответствует верхнему значению диапазона изменений выходного сигнала 5 мА или 20 мА.

Параметры питания ИП:

- номинальное значение напряжения переменного тока UHom~220 В (номинальное значение частоты 50 Гц или 60 Гц) или UHOm=240 В (номинальное значение частоты 60 Гц) для поставок на экспорт (экспортное исполнение Э и общеклиматическое исполнение 04.1**);

- номинальное значение напряжения переменного тока UHOM=220 В (номинальное значение частоты 50 Гц) для всех остальных исполнений.

Мощность, потребляемая преобразователем, не более:

- от цепи входного сигнала - 0,2 В-А;

- от цепи питания - 4 В -А.

Масса не более 0,7 кг.

Габаритные размеры не более (125x110x100) мм.

Средний срок службы 12 лет.

Средняя наработка на отказ 50000 ч.

Комплектность

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);

- методика поверки - 1 экз. (по запросу поверяющих организаций);

- упаковка — 1 шт.

Знак утверждения типа наносится на крышку корпуса ИП и эксплуатационную документацию.

Поверка осуществляется по МП.ВТ. 133-2005 «Преобразователи измерительные переменного тока Е854-М1. Методика поверки» с извещением ПМ023-2022 об изменении 5.

Сведения о средствах поверки

Перечень средств поверки:

- мегаомметр Ф4101;

- испытательная установка для проверки электрической прочности УПУ-10;

- установка поверочная полуавтоматическая универсальная У1П1-1М;

- компаратор напряжений Р3003;

- магазин сопротивлений РЗЗ;

- катушка сопротивления Р321.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью.
