Машины испытательные универсальные Kason WDW
| Номер в ГРСИ РФ: | РБ 03 03 4882 17 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Jinan Kason Testing Equipment Co., LTD", Китай |
Машины испытательные универсальные Kason WDW предназначены для определения физико-механических характеристик материалов при их испытаниях на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4882 17 |
| Наименование | Машины испытательные универсальные Kason WDW |
| Год регистрации | 2017 |
| Номер сертификата | 11234 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2027-07-18 |
| Получатель сертификата | фирма "Jinan Kason Testing Equipment Co., LTD", Китай (CN) |
Производитель / Заявитель
фирма "Jinan Kason Testing Equipment Co., LTD"
Адрес: Duandian Industrial Park, Jingshi Road, Jinan City, Shandong Province, China
Контакты: тел.: +86-531-58595086, факс: +86-531-86113759
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по СТБ 8034-2011 «Система обеспечения единства измерений Республики Беларусь. Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 03 4882 17 [2017-11-23]
rb-03-03-4882-17_2017-11-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4882 17 [2012-09-18]
rb-03-03-4882-17_2012-09-18.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные универсальные Kason WDW предназначены для определения физико-механических характеристик материалов при их испытаниях на растяжение, сжатие и изгиб.
Область применения - лаборатории металлургической, машиностроительной, строительной, легкой и других отраслей промышленности.
Описание
Машины состоят из основания, на котором закреплена нагрузочная рама. Нагрузка измеряется при помощи датчика силы и отображается на экране компьютера или консольной панели в единицах измерения, выбранных при настройке конфигурации машины.
Датчик силы расположен в нагрузочной раме и является датчиком «двунаправленного действия» и используется для испытаний, как на сжатие, так и на растяжение. Машины могут быть укомплектованы датчиками продольной и поперечной деформации (экстензометрами), которые непосредственно связаны с испытываемым образцом. Датчики продольной и поперечной деформации могут быть различного принципа действия: индукционные с аналоговым и цифровым выходом, оптические, механические, контактные и бесконтактные. В зависимости от назначения датчики отличаются диапазоном измерений.
Машины имеют электромеханическую систему нагружения с двигателем постоянного тока или бесщеточным двигателем с электронной системой управления.
Машины могут быть оборудованы климатическими камерами, высокотемпературными печами и другим дополнительным оборудованием.
Машины выпускаются в исполнениях с одной или двумя колоннами.
Идентификационные данные программного обеспечения (ПО) машин испытательных универсальных приведены в таблице 1.
Таблица 1
Модификации машин испытательных универсальных Kason WDW
Номер версии ПО
Наименование ПО
Kason WDW
6.63.(2016.9.22)
1153
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

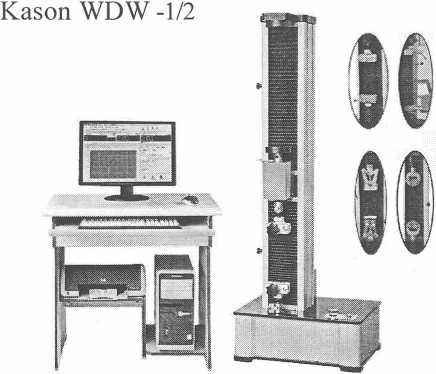

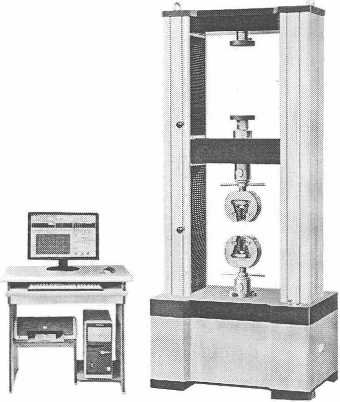

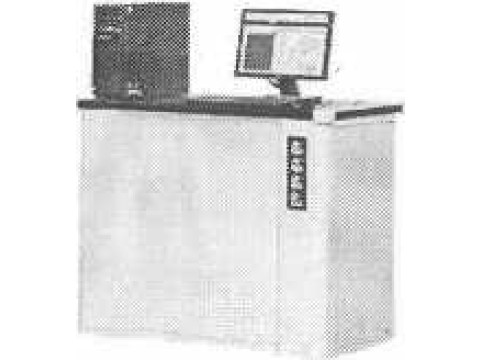

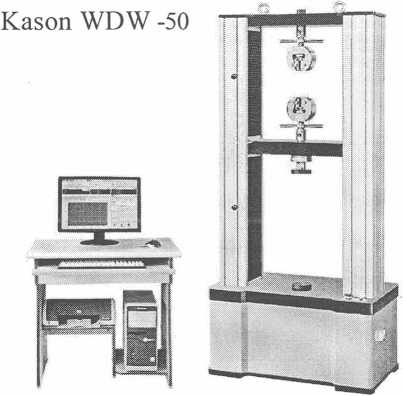

Внешний вид машин испытательных универсальных Kason WDW приведен на рисунке 1.
Место нанесения поверительного клейма-наклейки
Kason WDW -100
Kason WDW -500/600
Kason WDW -200/300
Рисунок 1 - Внешний вид машин испытательных универсальных Kason WDW лист 3 из 8
Основные технические и метрологические характеристики машин испытательных универсальных Kason WDW, приведены в таблице 1 и таблице 2.
Таблица 1
|
Модификация машины испытательной универсальной Kason WDW |
Наибольшая предельная нагрузка, кН |
Кол. колонн, шт |
Пределы допускаемой относительной погрешности при измерении нагрузки (усилий), % |
Разрешение теремещения, мм |
Ширина рабочего пространства, мм, не менее |
Диапазон скоростей приложения нагрузки, мм/мин |
Полный ход траверсы (без учета захватов), мм, не более |
Скорость усилия, кН/с |
|
Kason WDW-1 |
1 |
1 |
±0,5 |
0.001 |
- |
от 0,005 до 1000 |
1000 |
от 0.00005 до 0.05 |
|
Kasai WDW-2 |
2 |
1 |
±0,5 |
0.001 |
- |
от 0,005 до 1000 |
1750 |
от 0.0001 до 0.10 |
|
Kasai WDW-5 |
5 |
2 |
±0,5 |
0.001 |
400 |
от 0,005 до 1000 |
1750 |
от 0.00025 до 0.25 |
|
Kason WDW-10 |
10 |
2 |
±0,5 |
0.001 |
400 |
от 0,005 до 1000 |
1750 |
от 0.0005 до 0.50 |
|
Kason WDW-20 |
20 |
2 |
±0,5 |
0.001 |
400 |
от 0,005 до 1000 |
1750 |
от 0.001 до 1.0 |
|
Kason WDW-50 |
50 |
2 |
±0,5 |
0.001 |
500 |
от 0,005 до 1000 |
1750 |
от 0.0025 до 2.5 |
|
Kason WDW-100 |
100 |
2 |
±0,5 |
0.001 |
550 |
от 0,005 до 1000 |
1500 |
от 0.005 до 5 |
|
Kason WDW-200 |
200 |
2 |
±0,5 |
0.001 |
600 |
от 0,005 до 1000 |
1500 |
от 0.01 до 10 |
|
Kason WDW-300 |
300 |
2 |
±0,5 |
0.001 |
600 |
от 0,005 до 1000 |
1685 |
от 0.015 до 15 |
|
Kasai WDW-500 |
500 |
2 |
±0,5 |
0.001 |
650 |
от 0,005 до 1000 |
1825 |
от 0.025 до 25 |
|
Kasai WDW-600 |
600 |
2 |
±0,5 |
0.001 |
650 |
от 0,005 до 1000 |
1825 |
от 0.03 до 30 |
лист 4 из 8
Таблица 2
|
Модификация машины испытательной универсальной Kason WDW |
Потребляемая мощность, Вт, не более |
Габаритные размеры (Д х Ш х В), мм, не более |
Масса (без аксессуаров), кг, не более |
|
Kason WDW-1 |
750 |
425x400x1730 |
120 |
|
Kason WDW-2 |
750 |
425x400x1730 |
120 |
|
Kason WDW-5 |
750 |
425x400x1730 |
120 |
|
Kason WDW-10 |
750 |
740x420x1900 |
160 |
|
Kason WDW-20 |
750 |
740x420x1900 |
160 |
|
Kason WDW-50 |
1000 |
850x480x2176 |
460 |
|
Kason WDW-100 |
1500 |
1000x550x2210 |
850 |
|
Kason WDW-200 |
2000 |
1050x700x2525 |
1800 |
|
Kason WDW-300 |
2000 |
1050x700x2525 |
1800 |
|
Kason WDW-500 |
3000 |
1360x1000x2830 |
3100 |
|
Kason WDW-600 |
3000 |
1360x1000x2830 |
3100 |
|
Параметры электропитания и тип питающей электросети | ||
|
напряжение питания переменного тока, В |
частота переменного тока, Гц |
тип питающей электросети |
|
от 198 до 242 |
50 |
однофазная (трехпроводная) электрическая сеть |
Рабочие условия применения:
Температура окружающей среды от 5 °C до 40 °C.
Относительная влажность воздуха от 20 % до 80 %.
Для документов
лист 5 из 8
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
|
- машина испытательная универсальная Kason WDW * |
1 шт.; |
|
- руководство по эксплуатации |
1 экз.; |
|
- программное обеспечение |
1 шт.; |
|
- захват, зажимы |
1 компл.; |
|
- комплект кабелей для подключения |
1 компл. |
|
По отдельному заказу: | |
|
- дополнительные датчик силы |
** |
|
- персональный компьютер |
** |
|
- защитные барьеры |
** |
Примечания:
* - модификация указывается при заказе;
* * - в зависимости от заказа.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Jinan Kason Testing Equipment Co., LTD» (Китайская Народная Республика).
ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».
СТБ 8034-2011 «Система обеспечения единства измерений Республики Беларусь. Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки».
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Машины испытательные универсальные Kason WDW соответствуют требованиям технической документации фирмы «Jinan Kason Testing Equipment Co., LTD» (Китайская Народная Республика), ГОСТ 28840-90 и требованием ТР ТС 004/2011, ТР ТС 020/2011.
7 да
лист 6 из 8 || [Государственный реестр] |
II I средств измерений I II V \ Республики Беларусь / // V. \Для документов/ /в
Межповерочный интервал не более 12 месяцев (для машин испытательных универсальных Kason WDW, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
