Стенды проверки амортизаторов MSD 3000

Назначение

Стенды проверки амортизаторов MSD 3000 предназначены для контроля и оценки технического состояния амортизаторов, установленных в составе ходовой части подвески транспортных средств, и проверки демпфирующих свойств подвески с функцией измерения массы, приходящейся на ось транспортного средства.

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.

Описание

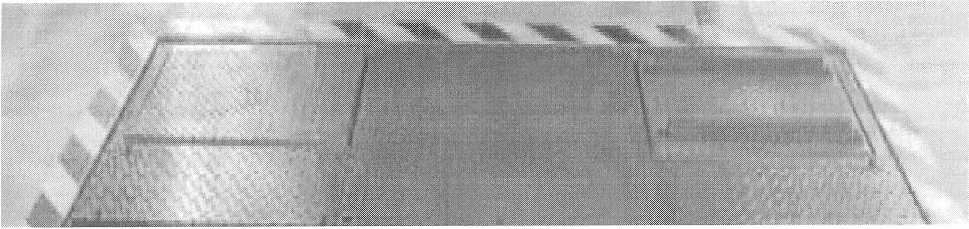

Стенды проверки амортизаторов MSD 3000 состоят из двух опорных площадок, закрепленных на пружинах возбуждающих их электромоторов, измерительных датчиков, цветного монитора, на котором отображается вся информация о результатах измерений, блока управления, включающего в себя модуль персонального компьютера с цветным дисплеем и эргономической клавиатурой, служащей для управления и взаимодействия конструктивных частей стенда.

Принцип работы стендов проверки амортизаторов MSD 3000 основан на резонансном методе и работают по методу Theta. Принцип измерения базируется на определении коэффициента демпфирования по Леру.

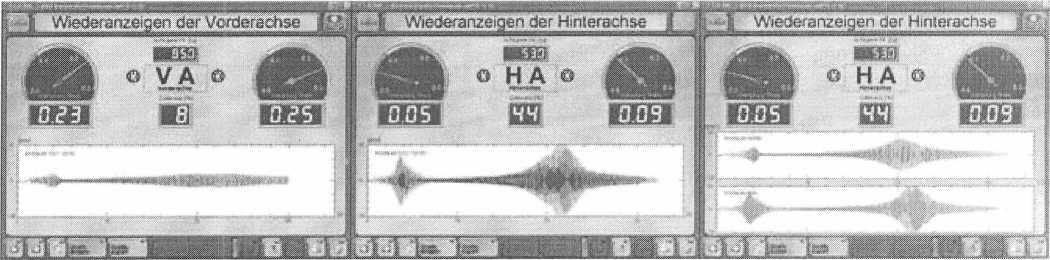

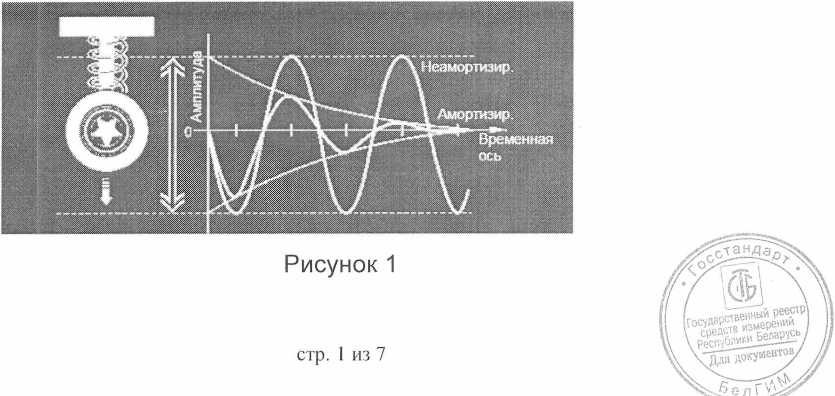

Колеса оси автомобиля расположены на опорных площадках стенда MSD 3000, совершающих при работе колебательные движения вверх и вниз. В начале процесса опорные площадки начинают раскачивать колёса и соответствующие элементы подвески относительно более тяжёлого кузова автомобиля, который можно считать неподвижным, с задающей частотой возбуждения от 2 до 10 Гц с задающей амплитудой 6,5 мм, после чего электромоторы автоматически отключаются. Колебания системы затухают при неподвижном кузове. В процессе затухания колебаний частота непрерывно уменьшается и проходит через область резонансной частоты подрессоренных элементов подвески автомобиля. Запасенная при возбуждении колебаний в системе энергия в этой области высвобождается с соответствующим увеличением амплитуды колебаний элементов подвески; максимум достигается на резонансной частоте. Качественная оценка технического состояния амортизаторов и демпфирующих свойств подвески определяется коэффициентом демпфирования, после обработки микропроцессором различных физических величин, таких как, масса транспортного средства, коэффициент жесткости пружины, а также коэффициент затухания. На табло стенда отображаются коэффициент демпфирования и значения массы, приходящейся на ось транспортного средства. Коэффициент демпфирования является безразмерной величиной, и находится в пределах 0,2 < D < 0,35.

Рассматривая в качестве примера физическую модель легкового автомобиля, с помощью дифференциального уравнения можно определить безразмерный коэффициент демпфирования.

Уравнение представлено следующим образом:

(1)

где D - коэффициент демпфирования (безразмерная величина);

d - коэффициент затухания, (Н«с/м);

с - коэффициент жесткости пружины стенда, Н/м;

m - измеренная масса автомобиля, кг.

Коэффициент затухания описывает процесс затухания колебаний и определяется по формуле:

J _ (cGes*<) ,1

~ ~   ~    ~    ' **Prutsiand

2тг*Г„

Messung X,

где d - коэффициент затухания, (Н»с/м);

Cees - сумма жесткости пружин, которые установлены на стенде, Н/м;

г- (амплитуда) ход опорных площадок, установленных на стенде при медленном прокручивании кривошипно-шатунного механизма от НМТ (нижняя мертвая точка) до ВМТ (верхняя мертвая точка), мм;

fiviessung - частота, при которой амплитуда колеблющихся опорных площадок является максимальной, 1/с;

Xi - двойная амплитуда опорных площадок при резонансной частоте,ям    s

dpmfstand - коэффициент затухания стенда (собственное демпфирование), Н«с/м

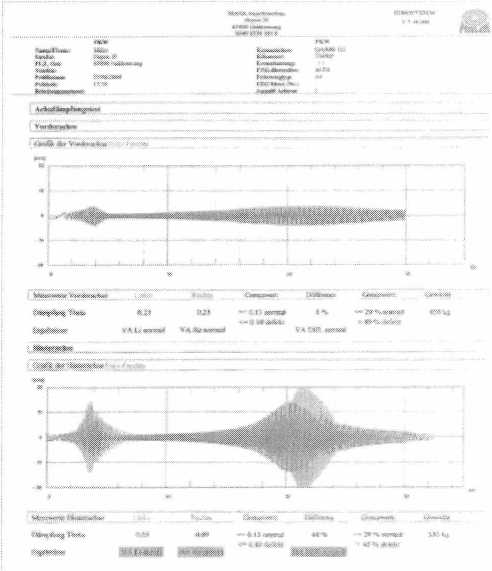

Стенды проверки амортизаторов могут использоваться автономно или входить в состав диагностической линии “EUROSYSTEM”. Обработка информации и выдача результатов измерений проводится с помощью программного обеспечения версии не ниже V7.20, являющегося собственной разработкой фирмы.

Стенды выпускают под торговой маркой

Стенды проверки амортизаторов оснащены разъемом RS232 для подключения других внешних устройств.

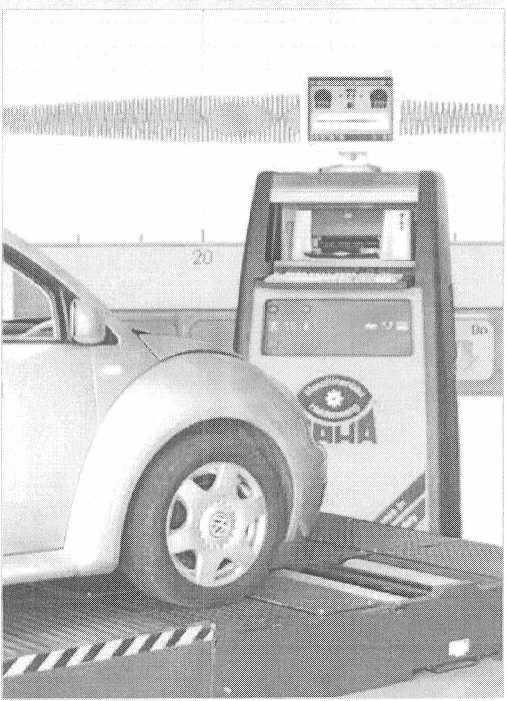

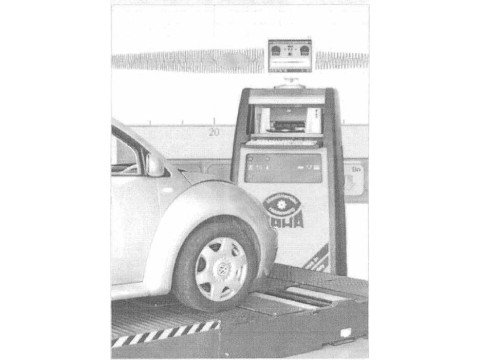

Внешний вид стенда MSD 3000 представлен на рисунке 2.

Рисунок 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики

приведены в таблице 1. Таблица 1

продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов MSD 3000 входят:

- стенд проверки амортизаторов MSD 3000;

- пакет программного обеспечения версии не ниже V7.20;

- руководство по эксплуатации;

- методика поверки МРБ МП. 2206-2012.

Дополнительная комплектация (по требованию заказчика):

- принтер;

- кабель связи для принтера;

- LED-дисплей;

- РС-компьютер;

- клавиатура;

- пульт дистанционного управления.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "МАНА Maschinenbau Haldenwang GmbH & Со. KG", Германия.

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования".

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 010/2011 «О безопасности машин и оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технически х средств».

МРБ МП. 2206-2012 "Стенды проверки амортизаторов MSD 3000 "

Заключение

Стенды проверки амортизаторов MSD 3000 соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Стенды проверки амортизаторов MSD 3000 соответствуют требованиям ТР ТС 004/2011, ТР ТС 010/2011 (сертификат соответствия № ТС RU C-DE.MT20.B.00921, срок действия с 16.03.2015 по 15.03.2018 включительно), ТР ТС 020/2011 (декларация соответствия № RU Д-ОЕ.АБ58.В.02829, срок действия с 08.08.2017 по 15.03.2018 включительно).

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт 93, тел. 3349813. Аттестат аккредитации № BY/112 02.1.0.0025.
