Весы электронные SM

Назначение

Весы электронные SM (далее - весы) предназначены для статического измерения массы продукции.

Область применения - предприятия различных отраслей промышленности, сельского хозяйства и торговые организации.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал преобразуется в цифровой вид в устройстве обработки аналоговых данных и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешиваемого груза.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительным тензорезисторным датчиком, терминала, дисплея для покупателя и встроенного принтера для печати этикеток.

Терминал включает в себя дисплей для оператора в виде жидкокристаллического цветного или монохромного дисплея с сенсорной панелью. Терминал может устанавливаться либо на корпусе весов, либо на стойке.

Весы выпускаются в следующих модификациях: SM-500MK4 (SM-500MK4 ЕР, SM-500MK4 EV, SM-500MK4 ЕВ, SM-500MK4 Н, SM-500MK4 BS), SM-5000a BS, SM-5300 (SM-5300 Р, SM-5300 LP, SM-5300 В, SM-5300 LB, SM-5300 EV, SM-5300 BS).

Весы SM-500MK4 имеют монохромный матричный дисплей, принтер с боковой кассетной заправкой этикеточной ленты. Весы SM-5000a BS имеют цветной сенсорный дисплей для самообслуживания покупателя, принтер с фронтальной кассетной заправкой этикеточной ленты. Весы SM-5300 имеют цветной сенсорный дисплей принтер с фронтальной кассетной заправкой этикеточной ленты.

Расшифровка буквенного обозначения весов ЕР (Р, LP), ЕВ (В, LB), EV, BS: ЕР (Р, LP) - дисплей покупателя на стойке;

ЕВ (В, LB) - дисплей покупателя на корпусе весов;

L - отсутствие дополнительной клавиатуры;

EV - блок терминала и дисплей покупателя на стойке;

BS - терминал предназначенный для самообслуживания;

Н - расположение ГПУ под весами.

В зависимости от максимальной нагрузки весы имеют следующую маркировку: - Мах=3/6 кг, Мах=6/15 кг или Мах=15/30 кг (для весов SM-500MK4 ЕР, SM-500MK4 EV, SM-500MK4 ЕВ, SM-500MK4 Н, SM-500MK4 BS) - Мах=3/6 кг, Мах=6/15 кг (для весов SM-5000o BS)

- Мах=6/15 кг или Мах=15/30 кг (для весов SM-5300 Р (LP), SM-5300 В (LB), SM-5300 EV, SM-5300 BS).

Весы SM имеют следующие устройства:

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- устройство тарирования (выборки массы тары);

- устройство предварительного задания значения массы тары;

- полуавтоматическое устройство установки нуля;

- устройство установки весов по уровню.

Весы SM в зависимости от исполнения имеют следующие функции:

- вычисление стоимости штучных товаров по количеству и цене;

- вычисление суммарной стоимости взвешиваемых и штучных товаров;

- учет проданных товаров;

- программирование стоимости;

- фиксация текущего времени и даты;

- печать этикеток со штрих-кодом (одного товара, с суммой нескольких товаров, нескольких одинаковых этикеток) в режиме фасовки;

- возможность работы с чеками или самоклеящимися этикетками.

Программное обеспечение весов (версия для SM-500MK4 не ниже 29.001, SM-5000a BS не ниже 7.1.1.8, SM-5300 не ниже 7.1.1.22) является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма.

Схемы пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведены в приложении А к описанию типа.

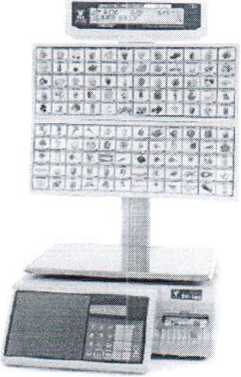

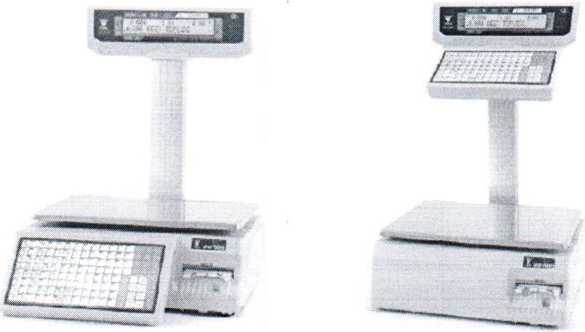

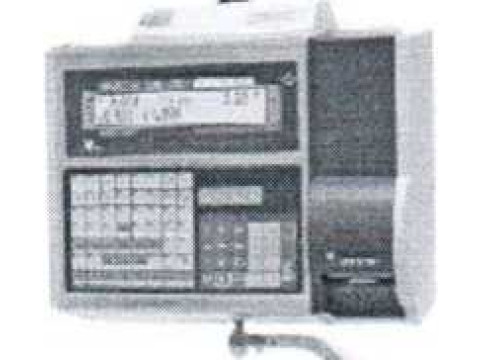

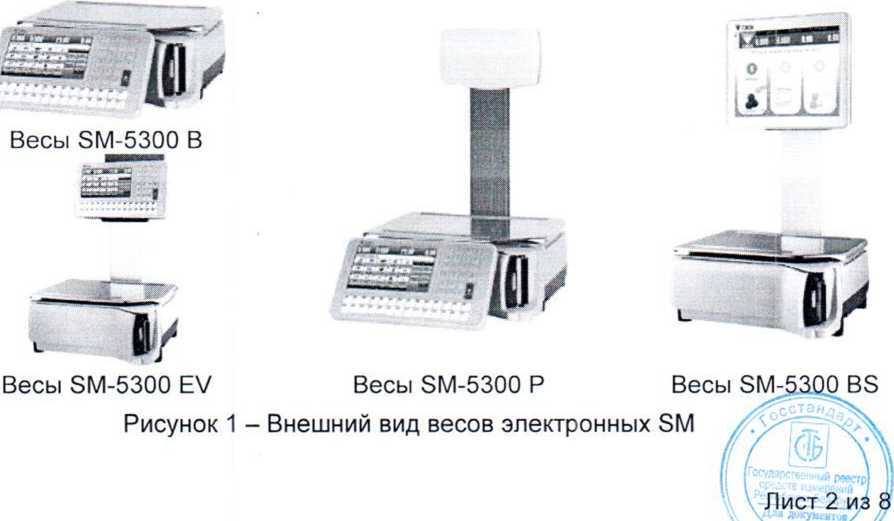

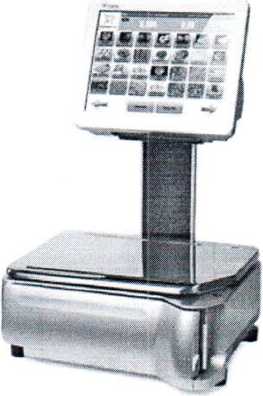

Внешний вид весов электронных SM приведен на рисунке 1,2.

Весы SM-5300 LP

Весы SM-5300 LB

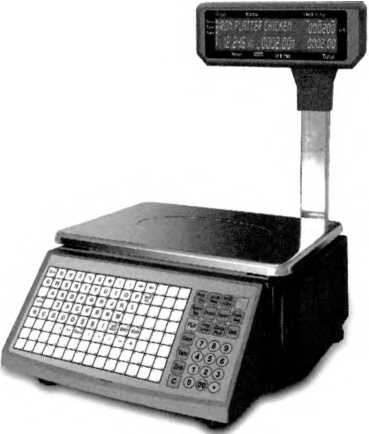

Весы SM-500MK4 ЕР

Весы SM-500 МК4 BS

Весы SM-500 МК4 EV

Весы SM-500 МК4 Н

Весы SM-5000a BS

Весы SM-500 МК4 ЕВ

Рисунок 2 - Внешний вид весов электронных SM

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические и технические характеристики весов приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики весов

Примечание:

1) - для весов SM-500MK4 ЕР, SM-500MK4 EV, SM-500MK4 ЕВ, SM-500MK4 Н, SM-500MK4 BS: Maxi/Max2=3/6 кг, Maxi/Max2=6/15 кг или Maxi/Max2=15/30 кг;

- для весов SM-5300 P(LP), SM-5300 B(LB), SM-5300 EV, SM-53QP BS: Maxi/Max2=6/15 кг или Maxi/Max2=15/30 кг;

- для весов SM-5000a BS: Maxi/Max2=3/6 кг, Maxi/Max2=6/15 кг;

2)тре при эксплуатации равны удвоенному значению тре при поверке

Лист 4 из 8

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати и на табличку, расположенную на корпусе весов.

Комплектность

В комплект поставки весов входит:

1. Весы                                                                        1 шт.

2. Руководство по эксплуатации.                                          1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «DIGI Singapore РТЕ Ltd.», Сингапур (изготовитель - фирма «Р.Т. Tropical Electronic», Индонезия).

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1

Метрологические и технические требования. Испытания»

Заключение

Весы электронные SM соответствуют требованиям технической документации фирмы «DIGI Singapore РТЕ Ltd.», Сингапур (изготовитель - фирма «Р.Т. Tropical Electronic», Индонезия).

Весы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»    (Декларация соответствия

№ ТС № RU Д-ЗР.АГ49.В.19494 от 05.08.2015 действительна по 05.08.2020).

Межповерочный интервал: не более 12 месяцев:

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93

Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 1.0025.
