Весы автомобильные SCS/ZCS
| Номер в ГРСИ РФ: | РБ 03 02 7007 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Mettler-Toledo» США |
Весы автомобильные SCS/ZCS (далее - весы) предназначены для статического взвешивания грузов, отдельных объектов, автомобилей, прицепов, полуприцепов и автопоездов из них.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7007 19 |
| Наименование | Весы автомобильные SCS/ZCS |
| Год регистрации | 2019 |
| Номер сертификата | 12518 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "Mettler-Toledo (Changzhou) Measurement Technology Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Mettler-Toledo (Changzhou) Measurement Technology Ltd."
Адрес: № 111 West Taihu Road, Xinbei District, Changzhou, Jiangsu
Контакты: 0519-86642040 / 0519-86641991
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 7007 19 [2019-05-15]
rb-03-02-7007-19_2019-05-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 7007 19 [2019-06-06]
rb-03-02-7007-19_2019-06-06.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные SCS/ZCS (далее - весы) предназначены для статического взвешивания грузов, отдельных объектов, автомобилей, прицепов, полуприцепов и автопоездов из них.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, транспорта и торговли.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза.
При использовании аналоговых датчиков электрический сигнал с датчиков поступает в терминал, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. В случае использования цифровых датчиков прикладываемая нагрузка преобразуется в цифровой код непосредственного в датчиках. Результаты взвешивания и значения массы груза отображаются на цифровом дисплее терминала с функциональной клавиатурой.
Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ, опирающихся на датчики, и терминала, и/или внешних периферийных устройств (персонального компьютера (далее - ПК) или принтера).
Весовые платформы отличаются размерами и способом поверхности, с заездом по пандусам или в приямок).
В весах могут использоваться:
Описание типа средства измерений
- цифровые датчики POWERCELL PDX (SLC820);
- цифровые датчики МТХ;
- аналоговые датчики GD (0782);
- терминалы серии IND (IND246, IND560, IND570, IND570xx, IND780, IND780xx).
Управление весами осуществляется с помощью функциональной клавиатуры терминала. Информация о массе взвешиваемого груза по последовательному интерфейсу (интерфейс обмена данными) RS-232C, RS-485 и другим интерфейсам связи может быть передана на периферийные устройства (ПК, принтер и т.п.).
В весах предусмотрены следующие устройства в соответствии с ГОСТ OIMLR 76-1-2011:
- устройство индикация отклонения от нуля (п. 4.5.5.);
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство предварительного задания значения массы тары (п. Т.2.7.5);
- устройство уравновешивания тары (п. Т.2.7.4.1).
Ко всем терминалам возможно подключение дополнительных периферийных устройств: вторичных дисплеев (ADI или 8660), принтеров, аппаратуры автоматической идентификации автомобилей и их элементов (прицепов, полуприцепов).
Весы выпускаются в следующих модификациях:
- однодиапазонные: SCS/ZCS 20-5-[3]; SCS/ZCS 30-10-[3]; SCS/ZCS 50-10-[3];
SCS/ZCS 60-10-[3]; SCS/ZCS 60-20-[3]; SCS/ZCS 70-20-[3]; SCS/ZCS 80-20-[3];
SCS/ZCS 100-20-[3J; SCS/ZCS 100-50-[3]; SCS/ZCS 120-20-[3]; SCS/ZCS 150-50-[3]; SCS/ZCS 200-50-[3].
- двухинтервальные: SCS/ZCS 60-10/20-[3]; SCS/ZCS 100-10/50-[3];
SCS/ZCS 200-20/50-[3].
- трехинтервальные: SCS/ZCS100-10/20/50-[3]; SCS/ZCS 150-10/50/100-[3]; SCS/ZCS 200-10/20/50-[3].
Весы отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков и подключаемых терминалов, а также вариантами конструкций ГПУ.
Расшифровка условного обозначения весов:
SCS/ZCS [1]-[2]-[3].
где [1] - максимальная нагрузка (Мах), т;
[2] - поверочный интервал весов (е), кг;
[3] - габаритные размеры ГПУ (ширина х длина), м. Первая буква в обозначении весов:
S - способ установки - на поверхности, с заездом по пандусу; Z - способ установки - в приямок.
Программное обеспечение весов (далее - ПО) является метрологически значимым.
встроенным и
ПО состоит из модулей (подпрограмм) взаимодействия с устройствами, расчета массы и взаимодействия с пользователем.
ПИГТ9 ИАQ
В зависимости от конфигурации, ПО позволяет реализовывать:
- вычисление ограничения по массе, установленного оператором.
- привязку результатов взвешивания к дате и времени и их хранение в защищенной локальной базе данных;
- формирование и печать протоколов с результатами взвешивания;
- диагностику неисправностей весов.
Конструкция весов исключает возможность несанкционированного влияния на ПО и результаты измерений. Для защиты метрологически значимой части ПО используется административный пароль.
Идентификационным признаком ПО служит номер версии ПО, который может быть вызван с помощью меню ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для терминала | |||
|
IND780 IND780xx |
IND570, IND570xx |
IND560 |
IND246 | |
|
Идентификационное наименование ПО |
_* |
.* | ||
|
Номер версии (идентификационный номер) ПО |
х.х.уу |
х.хх.уууу |
х.хх |
х.хх.уу |
|
Цифровой идентификатор ПО |
.* |
.* |
.* |
.* |
|
где - х и у принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||||
Место пломбировки весов от несанкционированного доступа, а также схема с указанием места нанесения знака поверки в виде клейма-наклейки приведены в приложении А.

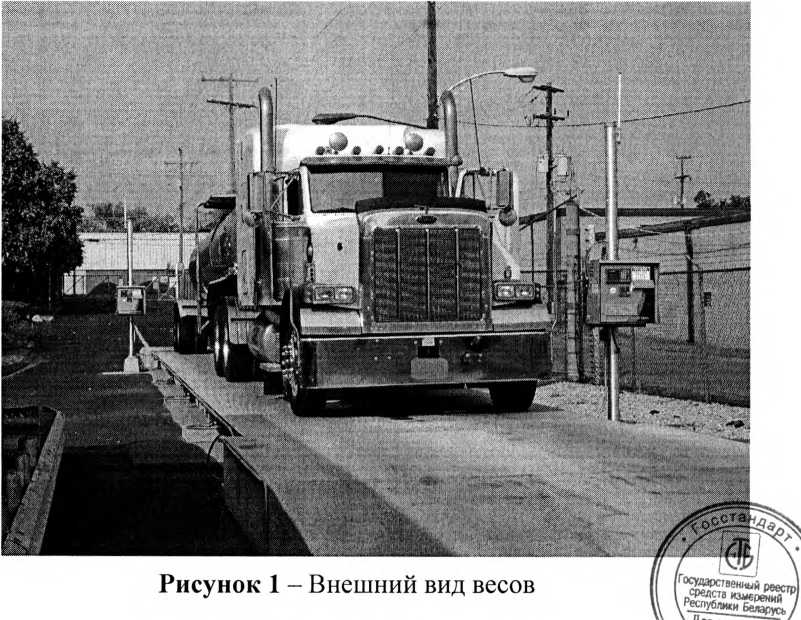

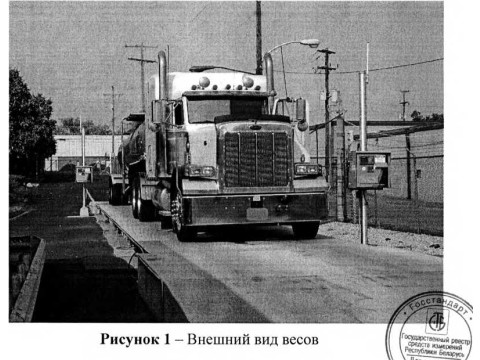

Внешний вид весов приведен на рисунке 1.

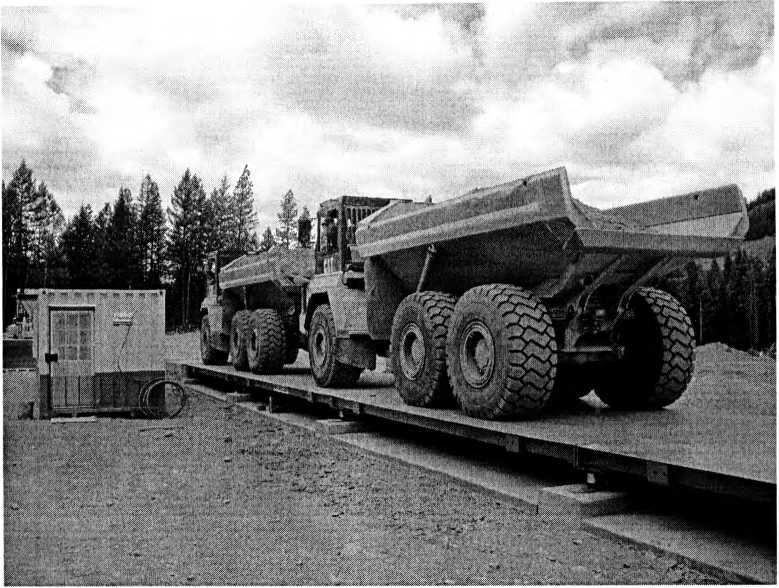

Рисунок 2 - Внешний вид весов, установленных на поверхности, с заездом по пандусу

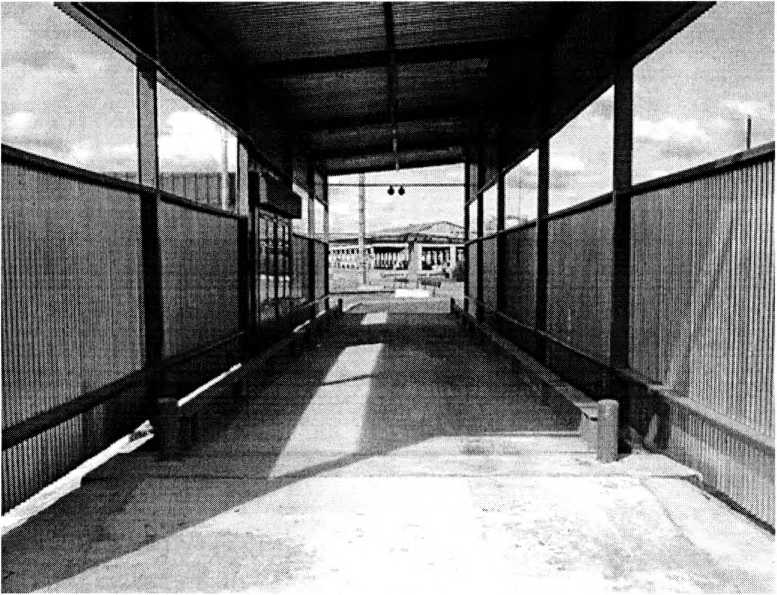

Рисунок 3 - Внешний вид весов, установленных в приямок
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е), интервалов вз^Ё^Щния, пределов допускаемой погрешности (тре) при поверке и число иодерочйых интервалов для однодиапазонных модификаций весов приведены вЛ аолице 2. \ п
II I средств измерений J II
\\ \ РеспУ^лики Беларусь / //
пиптЯ ИЯЙ \\ \Д-« доиумотоу JJ
Таблица 2
|
Обозначение модификации |
Мах, т |
Min, т |
d = е, кг |
Интервалы взвешивания, т |
паре, кг |
п |
|
SCS/ZCS 20-5-[3] |
20 |
0,1 |
5 |
От 0,1 до 2,5 включ. |
±2,5 |
4000 |
|
Св. 2,5 до 10 включ. |
±5,0 | |||||
|
Св. 10 до 20 включ. |
±7,5 | |||||
|
SCS/ZCS 30-10-[3] |
30 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
3000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 30 включ. |
±15 | |||||
|
SCS/ZCS 50-10-[3] |
50 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
5000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 50 включ. |
±15 | |||||
|
SCS/ZCS 60-10-[3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
6000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 60 включ. |
±15 | |||||
|
SCS/ZCS 60-20-[3] |
60 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
3000 |
|
Св. 10 до 40 включ. |
±20 | |||||
|
Св. 40 до 60 включ. |
±30 | |||||
|
SCS/ZCS 70-20-[3] |
70 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
3500 |
|
Св. 10 до 40 включ. |
±20 | |||||
|
Св. 40 до 70 включ. |
±30 | |||||
|
SCS/ZCS 80-20-[3] |
80 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
4000 |
|
Св. 10 до 40 включ. |
±20 | |||||
|
Св. 40 до 80 включ. |
±30 | |||||
|
SCS/ZCS 100-20-[3] |
100 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
5000 |
|
Св. 10 до 40 включ. |
±20 | |||||
|
Св. 40 до 100 включ. |
±30 | |||||
|
SCS/ZCS 120-20-[3] |
120 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
6000 |
|
Св. 10 до 40 включ. |
±20 | |||||
|
Св. 40 до 120 включ. |
±30 | |||||
|
SCS/ZCS 100-50-[3] |
100 |
1 |
50 |
От 1 до 25 включ. |
±25 |
2000 |
|
Св. 25 до 100 включ. |
±50 | |||||
|
SCS/ZCS 150-50-[3] |
150 |
1 |
50 |
От 1 до 25 включ. |
±25 |
3000 |
|
Св. 25 до 100 включ. |
±50 | |||||
|
Св. 100 до 150 включ. |
±75 | |||||
|
SCS/ZCS 200-50-[3] |
200 |
1 |
50 |
От 1 до 25 включ. |
±25 |
4000 |
|
Св. 25 до 100 включ. |
±50 | |||||
|
Св. 100 до 200 включ. |
±75 |
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е), интервалов взвешивания, пределов допускаемой погрешности (шре) при поверке и число поверочных интервалов для двухинтервальных модификаций весов приведены в таблице 3.
Таблица 3
|
Обозначение модификации |
Мах, т |
Min, т |
d = е, кг |
Интервалы взвешивания, т |
тре, кг |
п | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
SCS/ZCS 60-10/20-[3] |
30 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 | ||
|
Св. 5 до 20 включ. |
±1(И | ||||||
|
Св. 20 до 30 включ. |
Sr | ||||||
|
60 |
20 |
Св. 30 до 40 включ. |
ю |
'300£L в измерений Белаот, | |||
|
Св. 40 до 60 включ. |
№=■ |
if) * ^Ягслуб | |||||
■ля документов
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
SCS/ZCS 100-10/50-[3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
6000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 60 включ. |
±15 | |||||
|
100 |
50 |
Св. 60 до 100 включ. |
±50 |
2000 | ||
|
SCS/ZCS 200-20/50-[3] |
100 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
5000 |
|
Св. 10 до 40 включ. |
±20 | |||||
|
Св. 40 до 100 включ. |
±30 | |||||
|
200 |
50 |
Св. 100 до 200 включ. |
±75 |
4000 |
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е), интервалов взвешивания, пределов допускаемой погрешности (тре) при поверке и число поверочных интервалов для трехинтервальных модификаций весов приведены в таблице 4.
Таблица 4
|
Обозначение модификации |
Мах, т |
Min, т |
d = e, кг |
т, т |
тре, кг |
п |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
SCS/ZCS 100-10/20/50-[3] |
30 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
3000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 30 включ. |
±15 | |||||
|
60 |
20 |
Св. 30 до 40 включ. |
±20 |
3000 | ||
|
Св. 40 до 60 включ. |
±30 | |||||
|
100 |
50 |
Св. 60 до 100 включ. |
±50 |
2000 | ||
|
SCS/ZCS 150-10/50/100-[3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
6000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 60 включ. |
±15 | |||||
|
100 |
50 |
Св. 60 до 100 включ. |
±50 |
2000 | ||
|
150 |
100 |
Св. 100 до 150 включ. |
±100 |
1500 | ||
|
SCS/ZCS 200-10/20/50-[3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
6000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 60 включ. |
±15 | |||||
|
100 |
20 |
Св. 60 до 100 включ. |
±30 |
5000 | ||
|
200 |
50 |
Св. 100 до 200 включ. |
±75 |
4000 |
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке, приведенных в таблицах 2-4.
Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 2-4, для массы нетто при любом значении массы тары, кроме предварительно заданной.
Весы с числом поверочных интервалов (п) более 3000 устанавливаются в закрытых и защищенных от внешних механических и атмосферных воздействий сооружениях.
Метрологические характеристики весов приведены в таблице 5.
Таблица 5
|
Наименование характеристики |
Значение | |
|
1 | ||
|
1 Класс точности по ГОСТ OIML R 76-1-2011 |
Р^еднийДП!) • а | |
|
2 Диапазон выборки массы тары (Т-), % |
от(/Ь | |
пипт R м-з Q
|
1 |
2 |
|
3 Пределы допускаемой погрешности устройства установки на нуль, не более |
±0,25е |
|
4 Диапазон устройства установки на нуль и слежения за нулем (суммарный), не более |
4 % • Мах |
|
5 Диапазон устройства первоначальной установки на нуль, не более |
20 % • Мах |
|
6 Показания индикации массы, кг, не более |
Мах + 9е |
Технические характеристики весов приведены в таблице 6.
Таблица 6
|
Наименование характеристики |
Значение |
|
1 Диапазон рабочих температур, °C: - для терминала - для ГПУ с весоизмерительными датчиками |
от минус 10 до плюс 40 от минус 50 до плюс 50 |
|
2 Параметры сети питания: - диапазон напряжения питания переменного тока, В - диапазон частот, Гц |
от 187 до 242 от 49 до 51 |
|
3 Потребляемая мощность, В-А, не более |
600 |
|
4 Время прогрева весов, мин, не более |
30 |
|
5 Количество весовых платформ, шт. |
от 1 до 10 |
|
6 Количество весоизмерительных датчиков, шт, не более |
24 |
|
7 Габаритные размеры платформы ГПУ весов, м: - длина - ширина - высота |
от 0,4 до 40 от 0,4 до 8 от 0,1 до 1,2 |
|
8 Масса ГПУ весов, кг, не более |
25000 |
Знак утверждения типа наносится типографским способом на титульный
лист эксплуатационной документации.
Комплектность
Комплект поставки весов включает:
|
- весы автомобильные (модификация по заказу) |
1 шт.; |
|
- руководство по эксплуатации |
1 экз.; |
|
- комплект устройства молниезащиты |
1 компл.; |
|
- барьер для взрывобезопасного исполнения (по заказу) |
1 шт.; |
|
- * компьютер |
1 шт.; |
|
- *принтер |
1 шт.; |
|
- * вторичный дисплей ADI или 8660 |
1 шт. |
*Примечание - Поставляются по дополнительному заказу.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Mettler-Toledo (ChangZhou) Measurement Technology Co., Ltd.» (КНР).
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действиж(^. Метрологические и технические требования. Испытания».
I [Государственный реестр)
II I средств измерений /
U \ Беларусь /
П МГ.Т 7 ИЯ М \ \Для документов/ )
Описание типа средства измерений
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение

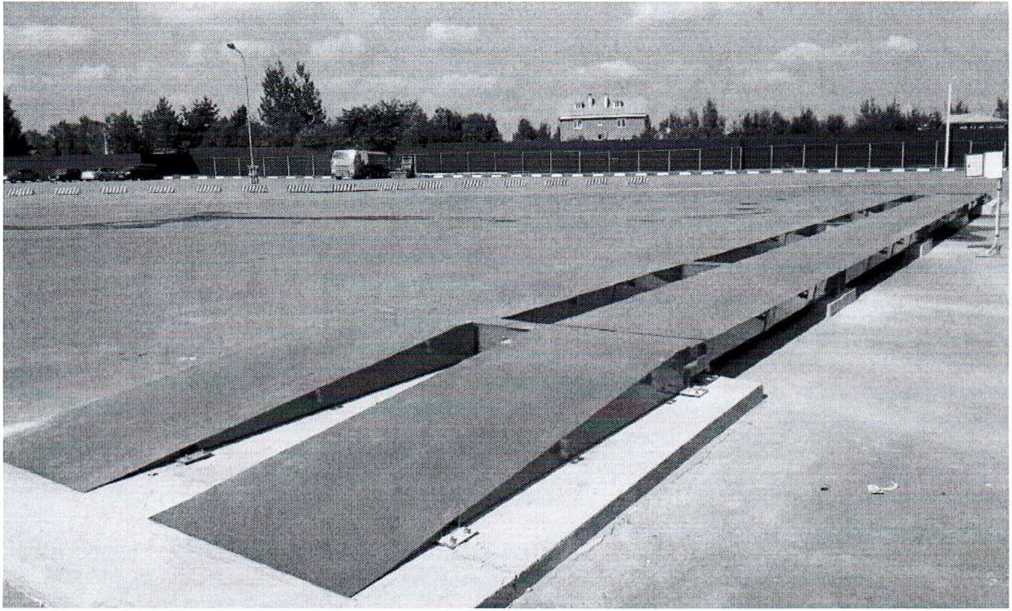

Весы автомобильные SCS/ZCS соответствуют требованиям технической документации фирмы «Mettler-Toledo (ChangZhou) Measurement Technology Co., Ltd.» (КНР), ГОСТ OIML R 76-1-2011 и требованиям технических регламентов Таможенного союза ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Межповерочный интервал - не более 12 месяцев.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.:+375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
Другие Весы
