Весы автомобильные тип ВА
| Номер в ГРСИ РФ: | РБ 03 02 4194 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО «Завод весоизмерительного оборудования» (ЗВО), г. Молодечно |
Весы автомобильные тип ВА (далее - весы) предназначены для определения массы автомобилей и автопоездов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4194 19 |
| Наименование | Весы автомобильные тип ВА |
| Год регистрации | 2019 |
| Номер сертификата | 12523 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | ЗАО "Завод весоизмерительного оборудования", г. Молодечно Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
Закрытое Акционерное Общество "Завод весоизмерительного оборудования"
Адрес: ул.Либаво-Роменская, 153а-10, 222310, г. Молодечно, Минская обл.
Контакты: тел./факс: +375 17 555-10-30; info@zvo.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, изготовленных в период с 26.11.2009 по 28.11.2013 проводить по МРБ МП. 1989-2010. Поверку средств измерений, изготовленных с 28.11.2013 проводить по приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 4194 19 [2010-07-02]
rb-03-02-4194-19_2010-07-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4194 19 [2019-11-04]
rb-03-02-4194-19_2019-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4194 19 [2014-02-26]
rb-03-02-4194-19_2014-02-26.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные тип ВА (далее - весы) предназначены для определения массы автомобилей и автопоездов в режиме статического взвешивания.
Область применения - предприятия различных отраслей промышленности, топливно-энергетического комплекса, сельского хозяйства и торговли.
Описание
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на весоизмерительные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает в дискретное отсчетное устройство. Дискретное отсчетное устройство производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло индикатора.
Весы автомобильные тип ВА по исполнению грузоприемного устройства (ГУ) изготавливают в трех модификациях:
- ВА Стандарт - с металлическими платформами ортотропной конструкции;
- ВА Классик - с металлическими платформами на стандартных двутавровых балках; - ВА Бетон - с железобетонными платформами.
В зависимости от максимальной нагрузки весы автомобильные тип ВА изготавливают в восьми модификациях: BA-20, BA-30, BA-40, BA-50, BA-60, BA-80, ВА-100, ВА-150. В состав весов, в зависимости от модификации, могут входить датчики весоизмерительные модели «ZSFY-А» производства компании «KELI SENSING TECNOLOGY (NINGBO) СО.,LTD» (Китай), датчики весоизмерительные «F1861» производства фирмы «tecsis» (Китай), коммутационные коробки и индикаторы «ХК3118К9» производства компании «KELI SENSING TECNOLOGY (NINGBO) СО.,LTD (Китай), индикаторы «SMART» производства компании «Utilsel» (Исп^^ий^индикато-ры в составе преобразователя нормирующего «ПН-012» и преобразователя весоизмерительного цифрового «ТЦ-017» производства «Весоизмерительной компании «Тензо-М» (Российская Федерация). '
Структура условного обозначения оборудования:
ВА ХХХХХ XXX - XX х хх - X X - X
1 2 3 4 5 6 7
ВА - тип весов
1 - обозначение исполнения ГУ весов (Стандарт, Классик, Бетон);
2 - Максимальная нагрузка (Мах), т: 20; 30; 40; 50; 60; 80; 100, 150
3 - длина грузоприёмного устройства, м: от 5 до 30;
4 - ширина грузоприёмного устройства, м: от 2,5 до 6,0;
5 - условное обозначение типа используемых датчиков - К; Т; где:
К-датчик типа ZSFY-A «KELI SENSING TECHNOLOGY (NINGBO) СО., LTD», Китай;
Т -датчик модели «F1861» производства фирмы «tecsis» Китай;
6 - условное обозначение индикатора - 1; 2; 3; где:
1 - индикатор ХК3118К9 «KELI SENSING TECHNOLOGY (NINGBO) СО., LTD», Китай;
2 - индикатор SMART «Utilsel», Испания;
3 - индикатор в составе нормирующего преобразователя ПН-012 и терминала ТЦ-017П, производства ООО«Тензо-М» Российская Федерация;
7 - условное обозначение для способа установки весов Ф; Б, где:
Ф - весы для установки на железобетонный фундамент;
Б - весы для установки на подготовленное основание без устройства фундамента.
Весы относятся к весам электронным с автоматическим установлением показаний. Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство полуавтоматической установки на нуль (Т.2.7.2.2);
- устройство автоматической установки на нуль (Т.2.7.2.3);
- устройство слежения за нулем (Т.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1).
Внешний вид весов приведен на рисунке 1 и показывающих устройств на рисунках 2-4.
Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки приведены в Приложении А к описанию типа.
[Государственный реестр] I средств измерений / \ Республики Беларусь /
\Для документов/

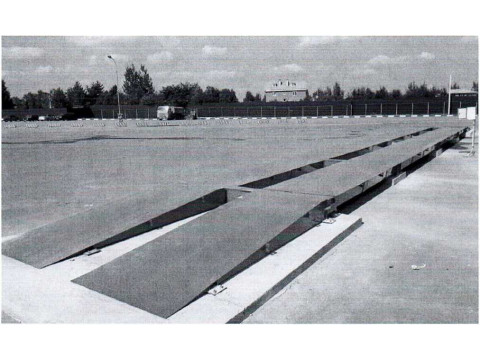

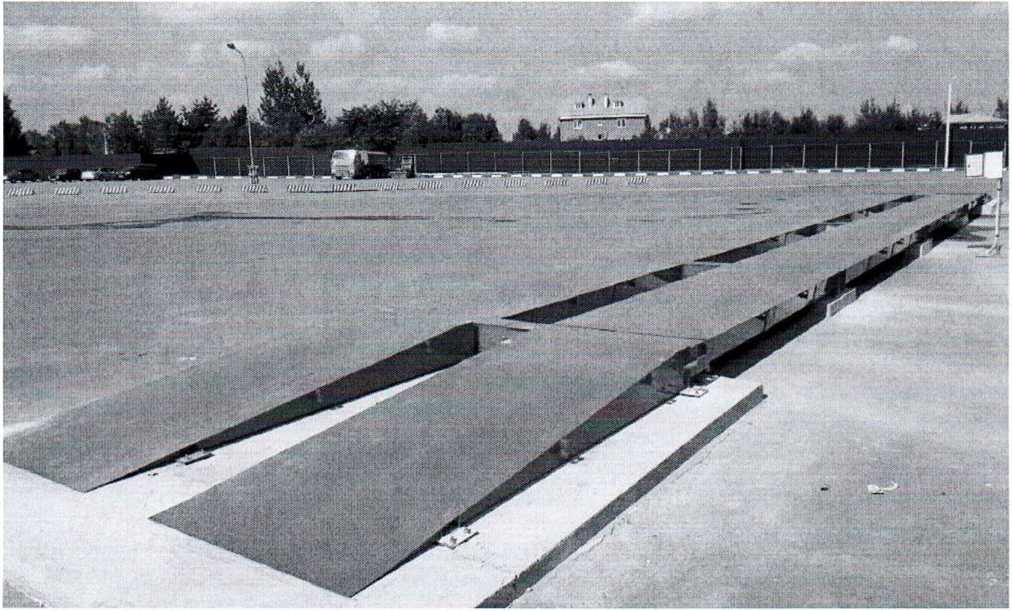

Рисунок 1 - Внешний вид весов

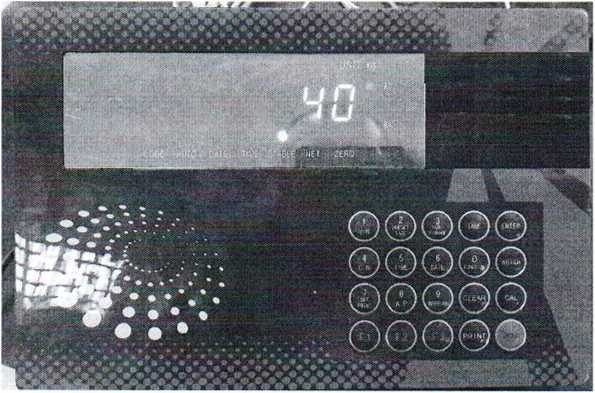

Рисунок 2 - Внешний вид показывающего устройства ХК3118К9

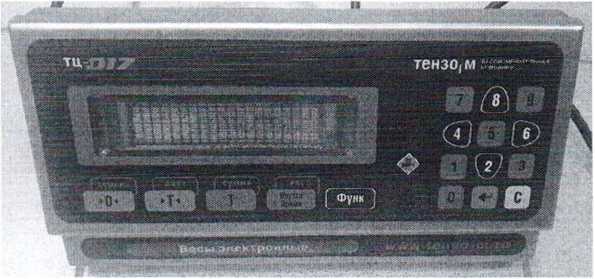

Рисунок 3 - Внешний вид показывающего устройства ТЦ017

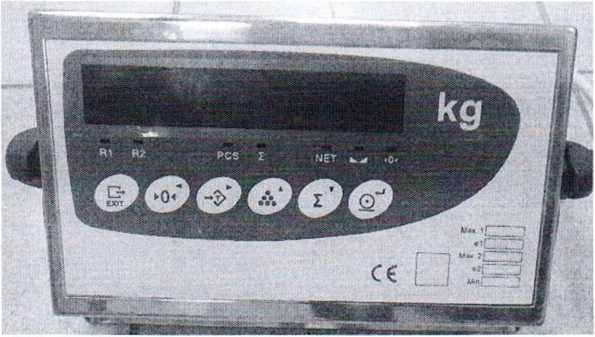

Рисунок 4 - Внешний вид показывающего устройства SMART
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1-4.
Информация о программном обеспечении представлена в таблице 5.
Таблица 1 - Основные технические и метрологические характеристики____________
|
Наименование характеристики |
Значение характеристики |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
III (средний) |
|
Диапазон выборки массы тары |
от Min до Мах |
|
Диапазон температуры эксплуатации для грузоприемного устройства (ГПУ), °C: - в составе сдатчиками модели F1861; - в составе с датчиками ZSFY-A |
от минус 40 до плюс 50 от минус 30 до плюс 40 |
|
Диапазон температур эксплуатации для индикатора, °C: -ХК3118К9; - SMART; -ПН-012-30 с ТЦ-017 |
от 0 до плюс 40 от минус 10 до плюс 40 от минус 30 до плюс 40 |
|
Параметры электропитания от сети переменного тока: -диапазон напряжения питания; -диапазон частоты, Гц |
от 195,5 В до 253 В 50 ± 1 |
|
Пределы допускаемой погрешности весов, кг |
В соответствии с таблицей 3 |
|
Средний срок службы весов, лет, не менее |
15, |
/7
Таблица 2 - Основные технические и метрологические характеристики
|
Обозначение весов |
Метрологическая характеристика | |||
|
Мах, т |
Min, т |
е = d, кг |
п | |
|
BA ХХХХХ-20 |
20 |
0,2 |
10 |
2000 |
|
BA ХХХХХ-30 |
30 |
0,2 |
10 |
3000 |
|
BA ХХХХХ-40 |
40 |
0,4 |
20 |
2000 |
|
ВА ХХХХХ-40* |
40 |
0,2 |
10 |
4000 |
|
BA ХХХХХ-50 |
50 |
0,4 |
20 |
2500 |
|
BA ХХХХХ-60 |
60 |
0,4 |
20 |
3000 |
|
BA ХХХХХ-80 |
80 |
1,0 |
50 |
1600 |
|
ВА ХХХХХ-80* |
80 |
0,4 |
20 |
4000 |
|
BA ХХХХХ-100 |
100 |
1,0 |
50 |
2000 |
|
ВА ХХХХХ-150 |
150 |
1,0 |
50 |
3000 |
Примечания:
*- при использовании датчиков модели «ZSFY-А» класса точности С4 производства компании «KELI SENSING TECNOLOGY (NINGBO) СО., LTD», Китай
Таблица 3 - Основные технические и метрологические характеристики
|
Обозначение весов |
Пределы допускаемой погрешности, кг, при поверке | ||
|
от Min до 500 е |
св. 500 е до 2000 е |
от 2000 е до Мах | |
|
ВА-ХХХХХ-20 |
±5 |
±10 |
— |
|
ВА-ХХХХХ-30 |
±5 |
±10 |
±15 |
|
ВА-ХХХХХ-40 |
±10 |
±20 |
— |
|
ВА-ХХХХХ-40* |
±5 |
±10 |
±15 |
|
ВА-ХХХХХ-50 |
±10 |
±20 |
±30 |
|
ВА-ХХХХХ-60 |
±10 |
±20 |
±30 |
|
ВА-ХХХХХ-80 |
±25 |
±50 |
— |
|
ВА-ХХХХХ-80* |
±10 |
±20 |
±30 |
|
ВА-ХХХХХ-100 |
±25 |
±50 |
— |
|
ВА-ХХХХХ-150 |
±25 |
±50 |
±75 |
Примечания:
*- при использовании датчиков модели «ZSFY-А» класса точности С4 производства компании «KELI SENSING TECNOLOGY (NINGBO) СО., LTD», Китай;
- пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 4 - Основные технические и метрологические характеристики
|
Обозначение весов |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
ВА-ХХХХХ-20 |
8000x3500x300 |
9500 |
|
ВА-ХХХХХ-30 |
15000x3500x300 |
16200 |
|
ВА-ХХХХХ-40 ВА-ХХХХХ-40* |
18000x4500x300 |
19200 |
|
ВА-ХХХХХ-50 |
18000x4500x300 |
19200 |
|
ВА-ХХХХХ-60 |
24000x4500x600 |
22500 |
|
ВА-ХХХХХ-80 ВА-ХХХХХ-80* |
30000x6000x600 |
31500 |
|
ВА-ХХХХХ-100 |
30000x6000x600 |
31500 |
|
ВА-ХХХХХ-150 |
30000x6000x600 |
31500 |
Таблица 5 - Информация о программном обеспечении
|
Наименование весового индикатора |
Номер версии (идентификационный номер) программного обеспечения |
|
ХК3118К9 |
(PN1224) выпуск с 2009 года, (U.02E) выпуск с 2018 года |
|
SMART |
51.420 |
|
ТЦ-017 с ПН-012-30 |
2.26 |
V \Длй ДовуменТ0|
Знак утверждения типа
Знак утверждения типа наносится типографским способом на весовой индикатор с последующим ламинированием согласно КД и на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки весов указан в таблице 6.
Таблица 6 - Комплект поставки весов
|
Наименование |
Количество |
|
Грузоприемное устройство в максимально собранном виде |
1 шт. |
|
Комплект электронных компонентов (датчики, коробка, индикатор) |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Ограждения боковые* |
1 компл. |
|
Крышки межколейные* |
1 компл. |
|
Пандусы въездные* |
1 компл. |
|
Компьютер, ПО и периферийные устройства* |
1 компл. |
|
Дополнительное оборудование для автоматизации* (светофоры, шлагбаум и т.д.) |
1 компл. |
|
* - предоставляется по отдельному заказу | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 691357099.005-2019 «Весы автомобильные тип ВА. Технические условия»
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания»
Заключение
Весы автомобильные тип ВА соответствуют требованиям ГОСТ OIML R 76-1-2011, ТУ BY 691357099.005-2019.
Весы автомобильные тип ВА соответствуют требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация № ЕАЭС № BY/112 11.01. ТР004 003 34093 о соответствии техническим регламентам, срок действия по 30.05.2024 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
