Весы автомобильные электронные Енисей
| Номер в ГРСИ РФ: | РБ 03 02 7264 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "Завод Весов", г. Молодечно, Минская обл. |
|
Описание типа РБ 03 02 7264 19 [2020-01-03]
rb-03-02-7264-19_2020-01-03.pdf
|
Скачать |
Весы автомобильные электронные Енисей (в дальнейшем - весы) предназначены для определения массы автомобилей и автопоездов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7264 19 |
| Наименование | Весы автомобильные электронные Енисей |
| Год регистрации | 2019 |
| Номер сертификата | 12953 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-10-31 |
| Получатель сертификата | ООО "Завод Весов", г. Молодечно Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Завод Весов"
Адрес: ул. Виленская, 201 б, г. Молодечно, Минская область
Контакты: (0176)-505-589, zwo12@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 7264 19 [2020-01-03]
rb-03-02-7264-19_2020-01-03.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные электронные Енисей (в дальнейшем - весы) предназначены для определения массы автомобилей и автопоездов в режиме статического взвешивания.
Область применения - предприятия различных отраслей промышленности, топливно-энергетического комплекса, сельского хозяйства и торговли.
Описание
Весы автомобильные электронные Енисей изготавливают в пяти модификациях:
- Енисей- 20 - весы с наибольшим пределом взвешивания 20000 кг;
- Енисей- 40 - весы с наибольшим пределом взвешивания 40000 кг;
- Енисей - 50 - весы с наибольшим пределом взвешивания 50000 кг.
- Енисей - 60 - весы с наибольшим пределом взвешивания 60000 кг.
- Енисей - 80 - весы с наибольшим пределом взвешивания 80000 кг.
В зависимости от габаритных размеров грузоприемного устройства, количества тензометрических датчиков весы изготавливаются в одиннадцати исполнениях, обозначаемых арабскими цифрами (6, 8, 9, 12, 13, 14, 16, 18, 20, 22, 24) в конце обозначения модификации.
Конструктивно весы состоят из грузоприемного устройства, укомплектованного тензометрическими датчиками ZSFY производства компании "КеН"(Китай) и терминала ХК3118Т1 производства компании "Keii" (Китай).
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензометрические датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на терминал. Терминал производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Весы могут работать в следующих режимах:
— простое взвешивание;
— взвешивание груза с тарой.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов. Версия встроенного программного обеспечения U 3.4. Данные программного обеспечения терминала не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

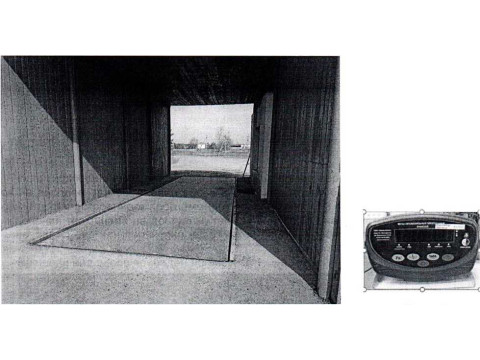

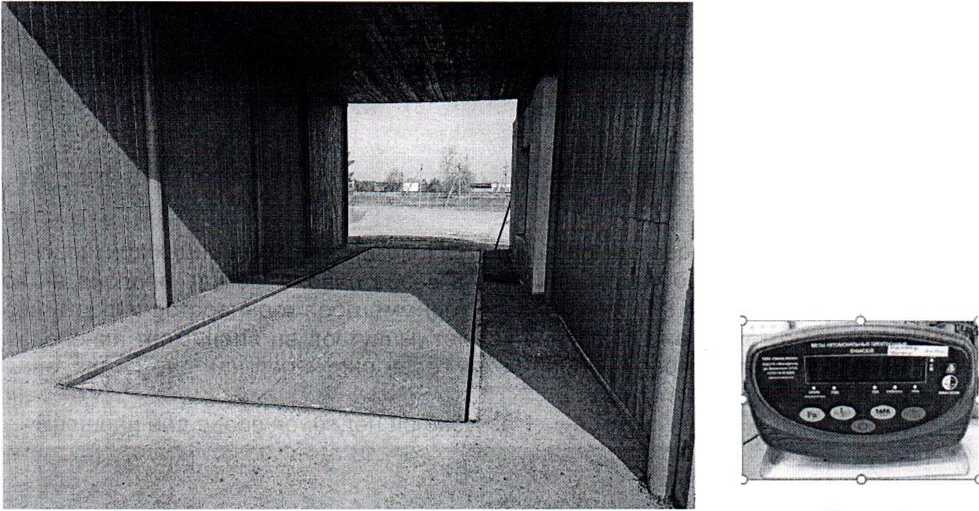

Внешний вид весов приведен на рисунке 1.
Рисунок 1 - Внешний вид весов автомобильных электронных Енисей.
Схема пломбирования весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики весов приведены в таблицах 1-3.
Таблица 1_______________________________________________________________
|
Наименование характеристики |
Енисей-20 |
Енисей-40 |
Енисей-50 |
Енисей-60 |
Енисей-80 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Класс точности, по ГОСТ OIML R76-1 |
средний | ||||
|
Максимальная нагрузка Мах, кг |
20000 |
40000 |
50000 |
60000 |
80000 |
|
Минимальная нагрузка Min, кг |
200 |
200 |
400 |
400 |
1000 |
|
Действительная цена деления (шкалы) d и поверочный интервал весов е, кг |
10 |
20 |
20 |
20 |
50 |
|
Число поверочных интервалов весов, п |
2000 |
2000 |
2500 |
3000 |
1600 |
|
Диапазон выборки массы тары, % |
100 | ||||
|
Диапазон рабочих температур, °C: - грузоприемное устройство, - терминал |
от минус 30 до плюс 40 от 0 до плюс 40 | ||||
|
Напряжение питания, В |
6 | ||||
|
Потребляемая мощность, ВА, не более |
8 | ||||
|
Степень защиты оболочки по ГОСТ 14254 - терминал, - тензодатчики |
|Р55 IP67 | ||||
I НОАитейнный peocrol I \ (Жб™ ““’'WWW / \\ \ Беларусь / \'л“ дакуиеатов/
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Средний срок службы весов, лет, не менее |
15 | ||||
|
Время установления рабочего режима, мин, не более |
30 | ||||
|
Время установления показаний, с, не более |
10 | ||||
|
Время непрерывной работы, ч, не менее |
16 | ||||
|
Вероятность безотказной работы |
0,9 | ||||
Пределы допускаемой погрешности весов указанны в таблице 2.
Таблица 2
|
Интервал взвешивания в ценах поверочного деления |
Пределы допускаемой погрешности при поверке, кг | ||||
|
Енисей-20 |
Енисей-40 |
Енисей-50 |
Енисей-60 |
Енисей-80 | |
|
от Min до 500 е |
5 |
10 |
10 |
10 |
25 |
|
св. 500 е до 2000 е |
10 |
20 |
20 |
20 |
50 |
|
св. 2000 е |
- |
30 |
30 |
30 |
75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению преде-лов допускаемых погрешностей при первичной поверке
Таблица 3
|
Испол-нение весов |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Енисей-20 |
Енисей-40 |
Енисей-50 |
Енисей-60 |
Енисей-80 | ||
|
6 |
6000x3500x600 |
6000x3500x600 |
6000x3500 хбОО |
6000x3500x600 |
6000x3500 хбОО |
4100 |
|
8 |
8000x3500x600 |
8000x3500x600 |
8000x3500x600 |
8000x3500x600 |
8000x3500x600 |
5200 |
|
9 |
9000x3500x600 |
9000x3500x600 |
9000x3500x600 |
9000x3500x600 |
9000x3500x600 |
5500 |
|
12 |
12000x3500x600 |
12000x3500x600 |
12000x3500x600 |
12000x3500 хбОО |
12000x3500x600 |
8500 |
|
13 |
- |
13000x3500x600 |
13000x3500x600 |
13000x3500x600 |
13000x3500x600 |
9000 |
|
14 |
- |
14000x3500x600 |
14000x3500x600 |
14000x3500x600 |
14000x3500 хбОО |
10100 |
|
16 |
- |
16000x3500x600 |
16000x3500x600 |
16000x3500x600 |
16000x3500x600 |
11100 |
|
18 |
- |
18000x3500x600 |
18000x3500x600 |
18000x3500x600 |
18000x3500x600 |
12300 |
|
20 |
- |
20000x3500x600 |
20000x3500x600 |
20000x3500x600 |
20000x3500x600 |
14500 |
|
22 |
- |
- |
22000x3500x600 |
22000x3500x600 |
22000x3500x600 |
15100 |
|
24 |
- |
- |
24000x3500x600 |
24000x3500x600 |
24000x3500x600 |
16100 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель терминала и табличку, закрепленную на грузоприемном устройстве, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки весов должен соответствовать перечню, пр таблице 4:
Для догумеето*
государсгвениый
«зме;*ииА
несп/рлидя Беларусь
Таблица 4
|
Наименование |
Количество, шт. | ||||
|
Енисей-20 |
Енисей-40 |
Енисей-50 |
Енисей-60 |
Енисей-80 | |
|
ГУ |
1 | ||||
|
Тензометрический датчик *** Для исполнения весов: 6 8 9 12 13 14 16 18 20 22 24 | |||||
|
4 |
4 |
4 |
4 |
4 | |
|
4 |
4 или 6 |
4 или 6 |
4 или 6 |
4 или 6 | |
|
4 |
4 или 6 |
4 или 6 |
4 или 6 |
4 или 6 | |
|
4 или 6 |
4 или 6 |
6 |
6 |
6 | |
|
- |
4 или 6 |
6 |
6 |
6 | |
|
- |
6 или 8 |
6 или 8 |
6 или 8 |
6 или 8 | |
|
- |
6 или 8 |
6 или 8 |
6 или 8 |
6 или 8 | |
|
- |
6 или 8 |
8 |
8 |
8 | |
|
- |
8 или 10 |
8 или 10 |
8 или 10 |
8 или 10 | |
|
- |
- |
10 |
10 |
10 | |
|
Терминал типа ХК3118Т1 |
1 | ||||
|
Коробка коммутации |
1 | ||||
|
Кабель соединительный (до 150 м) |
1 | ||||
|
Руководство по эксплуатации |
1 экз. | ||||
Весы комплектуются тензометрическими датчиками: ZSFY производства компании Keii
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 692010812.001-2018 «Весы автомобильные электронные Енисей».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
Заключение
Весы автомобильные электронные Енисей соответствуют требованиям ТУ BY 692010812.001-2018, ГОСТ OIML R 76-1-2011, TP 2008/012/BY.
Весы автомобильные электронные Енисей соответствуют требованиям ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 014 01684 до 19.02.2024).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0.0025.
