Весы крановые подвесные "К"

Назначение

Весы крановые подвесные «К» (далее - весы) предназначены для измерений массы грузов, транспортируемых краном, тельфером и другими подъемными устройствами.

Описание

Весы состоят из тензорезисторного весоизмерительного датчика (далее - датчика) с узлами верхнего и нижнего элементов подвеса, электронного устройства, аккумуляторной батареи, заключенных в едином корпусе. Органы управления и дисплей весов в зависимости от модификации располагаются на весах и/или на пульте дистанционного управления весами.

Модификации весов имеют обозначения вида:

К3000ВРГЖЧА

Значение максимальной нагрузки, кг: ------------------------------------

30; 50, 100, 150, 200, 300, 500, 1000, 1500, 2000, 3000, 5000, 10000, 15000,20000,30000, 50000

Первичное показание: -----------------------------------------------------

В - только значения массы ;

М - значение массы, цены и стоимости.

Управление весами: -------------------------------------------------------

индекс отсутствует - без пульта управления, дисплей на корпусе весов Р - радио-пульт управления без дисплея, дисплей на корпусе весов РГ - радио-пульт управления, дисплей на пульте.

РГ2 - радио-пульт управления, дисплей на пульте и дополнительный пульт

И - ИК-пульт управления, дисплей на корпусе весов

Тип дисплея: --------------------------------------------------------------------

Ж- жидкокристаллический дисплей;

Д - светодиодный дисплей.

Наличие дополнительных устройств: ----------------------------------------------

индекс отсутствует - нет дополнительных устройств;

Ч - исполнение с печатающим устройством;

Электропитание:    -------------------------------------------------------------------

А - питание от встроенной аккумуляторной батареи

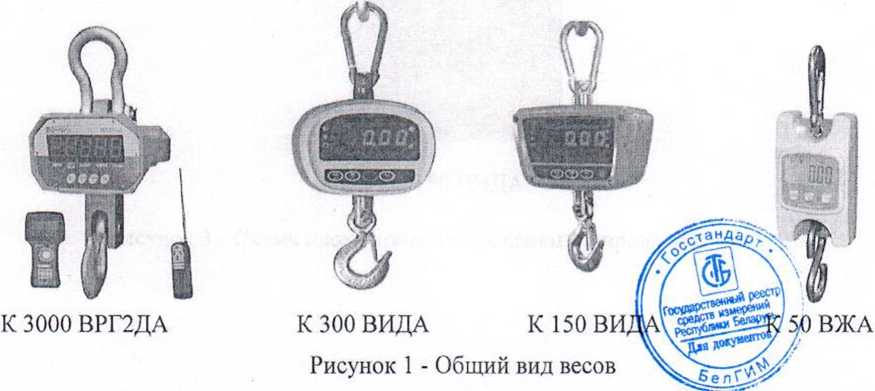

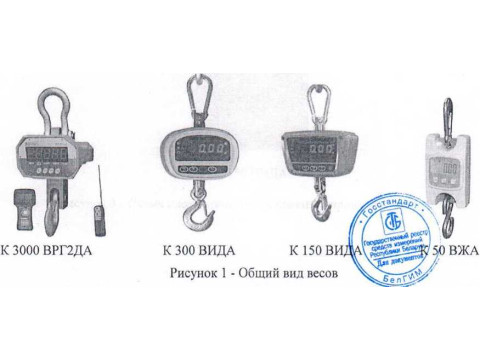

Общий вид весов представлен на рисунках 1 и 2.

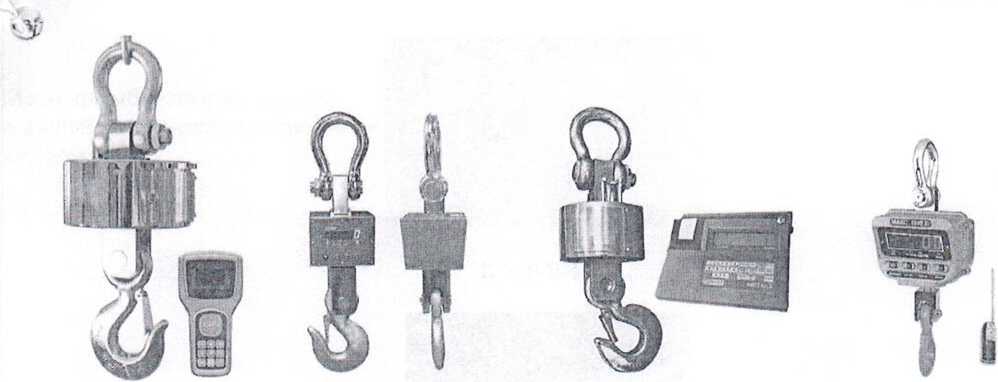

К 30000 ВРГЖА К 15000 ВРДА К 20000 ВРГЖЧА К 2000 ВРДА

Рисунок 2 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весов.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3):

- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

- процедура просмотра всех символов индикации в активном и неактивном состояниях (5.3.1).

Обозначение класса точности, значение максимальной нагрузки Мах, значение минимальной нагрузки Min, поверочный интервал е наносятся на маркировочную табличку весов.

Для защиты от несанкционированного доступа к внутренним частям и изменения параметров их настройки и юстировки корпус весов пломбируется поверителем свинцовой, либо мастичной пломбой на крепежном элементе корпуса (см. рисунки 3 и 4).

Место пломбировки мастичной пломбой на крепежном элементе корпуса

К 150 ВИДА

Рисунок 3 - Схема пломбировки от несанкционированного до

ижуивнтов

Государственный реестр средств измерении Роозубликм Беларусь

Место пломбировки мастичной пломбой на крепежном элементе корпуса

К 300 ВИДА

Место пломбировки мастичной пломбой на крепежном элементе корпуса

К 30000 ВРГЖА или К 20000 ВРГЖЧА

К 2000 ВРДА

Рисунок 4 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные ПО (отображаются на дисплее приведены в таблице 1.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011.................................................................III (средний).

Диапазон выборки массы тары ............................................................................................50 % Мах.

Диапазон температуры (п. 3.9.2.2. ГОСТ OIML R 76-1-2011 ).”С..........от минус 20 до плюс 40°С.

Электрическое питание от встроенной аккумуляторной батареи:

- напряжение. В.........................................................................................................................6;

Значения максимальных нагрузок Мах. числа п. величины поверочных интервалов весов е и величины действительной цены деления (шкалы) d указаны в таблице 2.

Таблица 3 - Масса и габаритные размеры весов

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульные листы эксплуатационной документации.

Комплектность

*

Поверка

осуществляется по приложению ДА «Яссы неавтоматического действия.

Лист № 6

Всего листов 6

ЧмтГТ“ П0Мр™ ве«8» ГОС1 UIML к 7О-, „„

1. Метрологические и технические требования.’

МлепТифИКЯЦЙС"'----            „лип?

обеспечения приведены в разделе ((ВКЛЮЧСН!'

3 ТЗЮКС процедура идентификации программного л пи ПШВОДСТва по эксплуатации на весы.

I п/                 1/1/11/ ТПЦИОсти Mi

Основные средства поверки: гири.

соответствующие

по ГОСТ OIMLR 111-1-2009.                                                   nauup

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ТУ 4274-004-56692889-2014 «Весы крановые подвесные типа «К». Технические

УСЛОВИЯ)).
