Весы неавтоматического действия серии HT

Назначение

Весы неавтоматического действия серии НТ (далее - весы) предназначены для статического измерения массы.

Область применения: предприятия и лаборатории различных отраслей промышленности, сельского хозяйства, научно-исследовательские, медицинские и учебные учреждения.

Описание

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Весы выпускают в следующих модификациях: НТ84СЕ (HT84RCE), НТ124СЕ (HT124RCE), НТ224СЕ (HT224RCE). В зависимости от модели может осуществляться либо внешняя (доступна только в сервисном режиме), либо внутренняя юстировка с помощью встроенной гири.

Весы включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное с показывающим устройством. Весы оснащены ветрозащитным кожухом. В весах применяются весоизмерительные датчики Tuning-Fork.

Питание весов осуществляется от сети переменного тока. Весы оснащены последовательным интерфейсом передачи данных RS-232C.

Функциональные возможности весов:

- устройство установки по уровню с индикатором уровня;

- полуавтоматическое устройство установки на нуль;

- устройство слежения за нулем;

- устройство установки на нуль и уравновешивания тары;

- устройство выборки массы тары;

- взвешивание в различных единицах измерения массы;

- запоминающее устройство;

- режимы работы: счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.

Обозначение модификаций весов имеет вид НТХ1Х2Х3СЕ, где/)/ zfr

НТ-обозначение типа весов;                             f            fl

Xi - обозначение максимальной нагрузки (Мах):

Дм докуиевто»

8 - 80 г;

12-120 г;

22 - 220 г;

Х2 - обозначение действительной цены деления (d):

4-0,0001 г;

Х3 - полуавтоматическое устройство юстировки:

R (если присутствует) - означает, что весы оснащены полуавтоматическим устройством юстировки.

Внешний вид весов приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

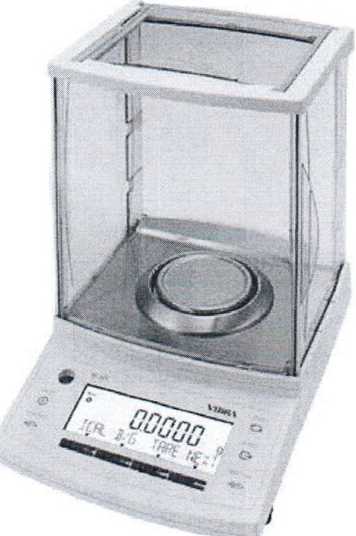

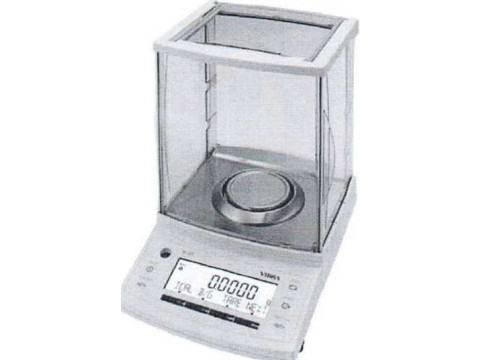

Рисунок 1 - Внешний вид весов неавтоматического действия серии НТ

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (разрушаемыми наклейками), которые находятся на нижней, задней и боковой частях корпуса. Одна из защитных пломб обеспечивает доступ к переключателю, без изменения положения которого невозможна юстировка и настройка весов, другая ограничивает доступ к винту крепления корпуса.

[В’%

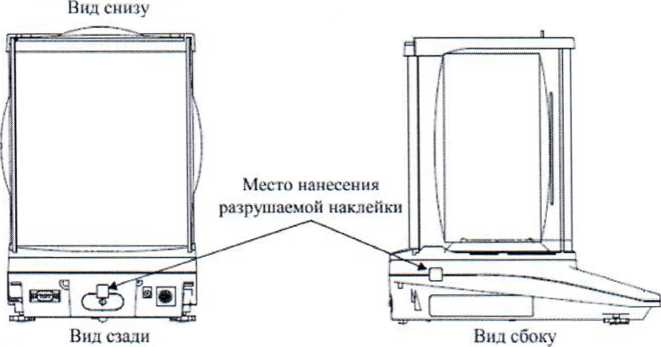

Расположение переключателя регулировки, пломбируемого разрушаемой наклейкой

Рисунок 2 - Схема пломбирования весов от несанкционированного доступа

Изменение ПО невозможно без специализированного оборудования производителя. При включении весов на дисплее отображается номер версии ПО -htnXXX, где XXX - значение, изменяющееся при изменении метрологически незначимой части ПО.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки весов входит:

- весы - 1 шт.;

- адаптер сетевого питания - 1 шт.;

- руководство по эксплуатации - 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "SHINKO DENSHI СО., LTD." (Япония).

ГОСТ OIML R 76-1-2011 "Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

Заключение

Весы неавтоматического действия серии АВ соответствуют требованиям технической документации фирмы "SHINKO DENSHI СО., LTD." (Япония), ГОСТ OIML R 76-1-2011, техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 “Электромагнитная совместимость технических средств" (декларации о соответствии ЕАЭС № RU Д-JP.РА01.В.71562/19 от 11.09.2019 (действительна по 21.02.2024)).

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
