Весы для статического взвешивания электронные BDU
| Номер в ГРСИ РФ: | РБ 03 02 7374 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "Ваги АКСIС Украина", г. Львов |
|
Описание типа РБ 03 02 7374 19 [2020-04-15]
rb-03-02-7374-19_2020-04-15.pdf
|
Скачать |
Весы для статического взвешивания электронные BDU (далее - весы) предназначены для взвешивания грузов во время проведения технологических и учетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7374 19 |
| Наименование | Весы для статического взвешивания электронные BDU |
| Год регистрации | 2019 |
| Номер сертификата | 13099 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | ООО "Ваги АКСIС Украина", г. Львов, Украина (UA) |
Производитель / Заявитель
ООО "Ваги АКСIС Украина"
Адрес: ул. Любинская, 170, г. Львов
Контакты: +38 (032) 241-92-40 многоканальный; факс: +38 (032) 241-90-00 / axis_ua@lviv.net
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 7374 19 [2020-04-15]
rb-03-02-7374-19_2020-04-15.pdf
|
Скачать |
Описание типа
Назначение
Весы для статического взвешивания электронные BDU (далее - весы) предназначены для взвешивания грузов во время проведения технологических и учетных операций.
Область применения - промышленность, транспорт, сельское хозяйство, торговля и т.п.
Описание
Принцип действия весов основан на преобразовании силы тяжести груза с помощью весоизмерительных датчиков нагружения в электрический сигнал, пропорциональный массе груза. Этот сигнал передается для обработки в блок управления и индикации весов, электронные устройства которого по данным предварительной градуировки определяют значение массы груза и отображают результат измерения на цифровом отсчетном устройстве.
Весы состоят из грузоприемного устройства и блока управления и индикации, которые соединены между собой электрическим экранированным кабелем. Блок управления и индикации (далее - индикатор) может быть прикреплен к грузоприемному устройству весов или быть отделенным от него.
Грузоприемное устройство состоит из грузоприемной платформы и весоизмерительных датчиков класса точности не ниже СЗ согласно ГОСТ 8.631-2013 (OIML R 60:2000) «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний», в количестве от одного до шести. Типы используемых датчиков приведены в таблице 3. // 'ь
В качестве блока управления и индикации используются индикаторы типов SE и ME производства фирмы «AXIS» (Польша), или индикаторы типов ХК и А производства фирмы «KELI ELECTRIC» (Китай).
Электропитание весов осуществляется от сети переменного тока и, для исполнений индикатора с автономным электропитанием, от аккумулятора.
Весы имеют встроенный интерфейс RS-232C для подключения к компьютеру, принтеру или другим периферийным устройствам.
Весы изготавливаются в модификациях, которые обозначаются:
nBDUxxZ-wwdd-YY,
где: п - условно-цифровое обозначение количества датчиков, например: 2 - два датчика, 4 — четыре датчика, обозначение отсутствует - один датчик;
BDU - условное обозначение типа весов производства ООО «Ваги AKCIC Украша»;
хх - условно-цифровое обозначение наибольшего предела взвешивания (от 1 до 5 цифр), выраженное в кг;
Z - условное обозначение конструктивного исполнения грузоприемной платформы и способа крепления индикатора согласно принятой системы обозначений изготовителя, например:
- С - наличие стойки для крепления индикатора;
- Н - платформа с приспособлением для наезда;
- П - платформа для установки палет;
- Р - реечная (балочная) платформа;
- В - платформа весов-тележки;
- Р-В - платформа весов-тележки гидравлической;
- Ш - платформа весов-штабелера;
- Ро - платформа весов-рольганга;
- М - монореечная платформа;
- X - платформа с оградой для животных;
- К - весы для установки в кассовый бокс.
ww - условно-цифровое обозначение ширины платформы, выраженное в дециметрах;
dd - условно-цифровое обозначение длины платформы, выраженное в дециметрах;
YY - условное обозначение конструктивно-технологического исполнения весов согласно принятой системы обозначений изготовителя (отсутствие символов означает базовый вариант исполнения весов согласно документации изготовителя), например:
- А - весы с автономным аккумуляторным питанием;
- М - обустройство платформы упором-оградой (весы для взвешивания мешков);
- О - с приспособлением для фиксации рулонов, труб и т.п.;
- Р - раздвижные двери (весы для взвешивания животных);
- ВП - откидная (подъемная) платформа низкопрофильных весов;
- Ш - широкие вилы (весы-тележка гидравлические);
- С — весы на самоходном устройстве (самоходная электрофиш тележка гидравлическая, самоходный штабелер); {[
- Medical - весы с ростомером;
- К - весы с колесами для передвижения (весы для взвешивания животных);
- П - оборудование весов принтером этикеток;
- 1 - платформа весов, которая встраивается в оборудование заказчика или имеет специализованное крепление;
- 2 - платформа весов для установки в приямок;
- 3 - исполнение поверхности платформы весов из листовой рифленой стали;
- 4 - исполнение платформы весов из нержавеющей стали, поверхность -рифлений лист;
- 5 - исполнение платформы весов из нержавеющей стали, поверхность -гладкий лист.
Кроме операции взвешивания весы выполняют следующие функции: автоматическое тестирование, предусматривающее проверку работоспособности всех сегментов блока весового терминала;
- автоматическая или полуавтоматическая установка нуля;
- автоматическая индикация показаний;
- выборка массы тары;
- сигнализация о нестабильных показаниях весов;
- передача информации через встроенный интерфейс RS-232C внешним периферийным устройствам (ПК, принтер, другие периферийные устройства;
- сигнализация о перегрузке весов.
Отдельные модификации весов дополнительно выполняют следующие функции:
- предоставление результатов взвешивания в процентах или в единицах силы;
- подсчет количества единиц товара одинаковой массы;
- сравнение результата взвешивания с несколькими предварительно установленными порогами сравнения;
- подсчет суммы серии взвешиваний и осуществление статистических расчетов.

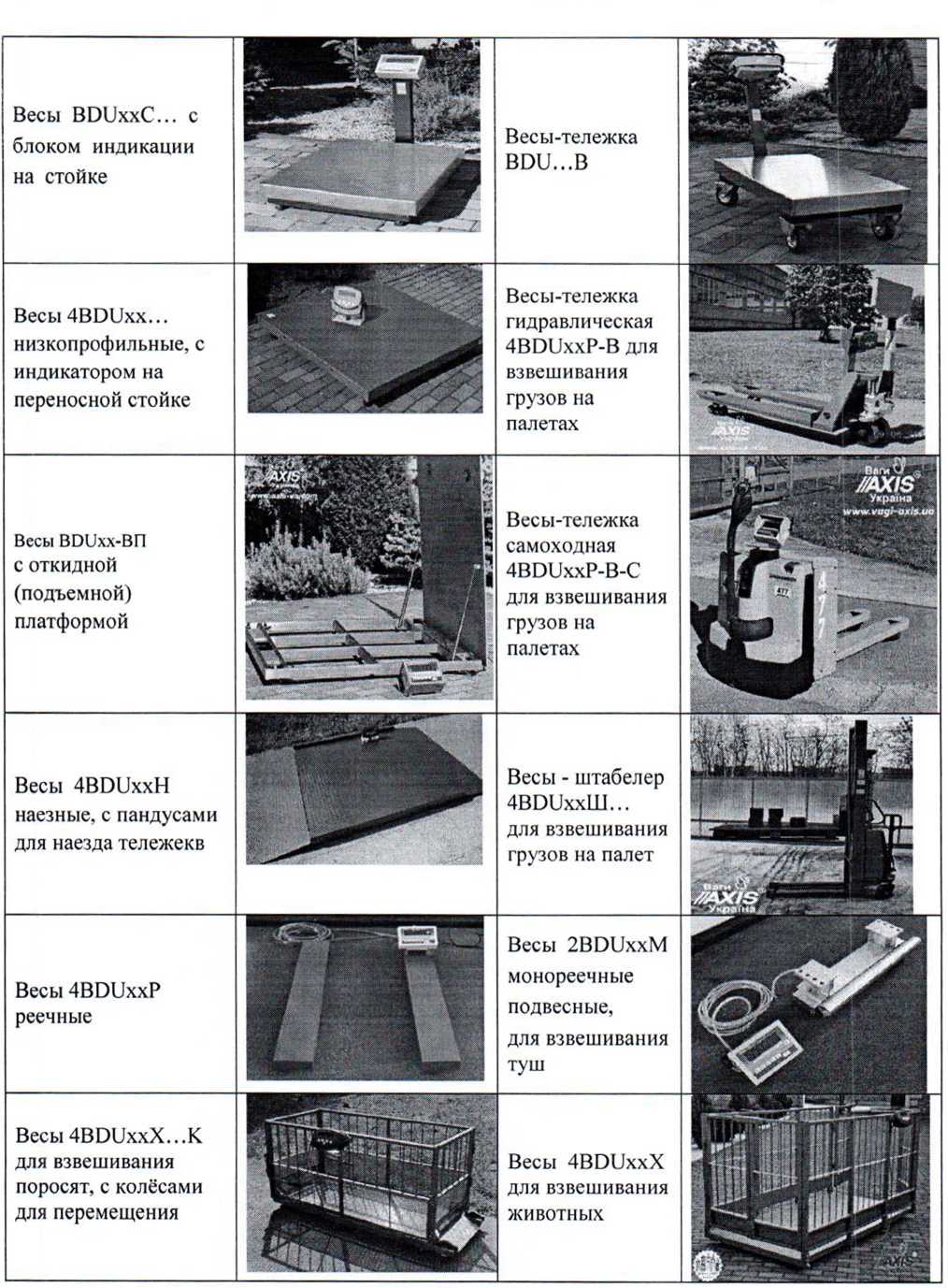

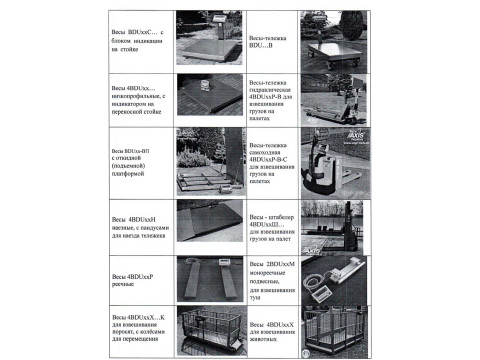

Общий вид весов показан на рисунке 1.
|
BecbiBDUxx... с выносным блоком индикации |
■ .... д' |
Весы 4BDUxxFI налетные для взвешивания грузов на палетах |
./ у |
Il Г0?а8!)СТ»е«^й oea-ml
|
г-?** |
;• .W'W ------- •**”' |
A - ■ | |||||
|
"i <гУ ——W |
F | ||||||
|
Весы BDUxxC... с |
£ J | ||||||
|
блоком индикации |
Весы-тележка |
-■ д.. | |||||
|
на стойке |
BDU...B |
. '; 2| | |||||
|
* |
Весы-тележка |
•j .в | |||||
|
Весы 4BDUxx... низкопрофильные, с индикатором на переносной стойке |
гидравлическая 4BDUxxP-B для взвешивания грузов на |
.. ’г‘ |
B^''d ‘ | ||||
|
палетах | |||||||
|
>• £ |
■ / • ;w ■Л £2 Ж НВ- |
/>&■ VtnAlU.I | |||||
|
ё |
Весы-тележка самоходная 4BDUxxP-B-C для взвешивания грузов на палетах |
WWW.VOS^X^MO | |||||
|
Весы BDUxx-ВП с откидной (подъемной) платформой |
С'""7 |
л 1 |
ggW :-■■■ tv,Hx*a-ic" ; '.'... •' ■ • •"• | ||||
|
у»-*’— *”** А—*—w |
k. 1 | ||||||
|
■■ | |||||||
|
Весы 4BDUxxH наезные, с пандусами для наезда тележекв |
. .X./ • у |
Весы - штабелер 4BDUxxllI... для взвешивания |
->X • -- - ' : ". | ||||
|
^гЛ МЯШ^-......... ВГ^ , ir^B | |||||||
|
грузов на палет |
" hbBwP? | ||||||
|
1 | |||||||
|
Весы 4BDUxxP реечные |
>*;1 t—"Н В аЗ| ■ ’ ' " > I ■■ • £:< л ж йИ ■•• - 'f |
Весы 2BDUxxM монореечные подвесные, для взвешивания туш | |||||
|
' "Ж I T | (ЯМИН- i *L'4 f?|не -" « * W ’■ '■■ '■' ■1 •! -' i‘ i 1 <i • CZ • л ' у |
I |
»w« >-T- ” HI 1 • . —V | |||||
|
Весы 4BDUxxX...K для взвешивания поросят, с колёсами для перемещения |
9 А 2 |
Весы 4BDUxxX для взвешивания животных |
•0^ ...■ |
ML J jiff - • | |||
Гоодарствехный реестр I средств измерений / \ Республики Беларусь / \Д.1я документов/

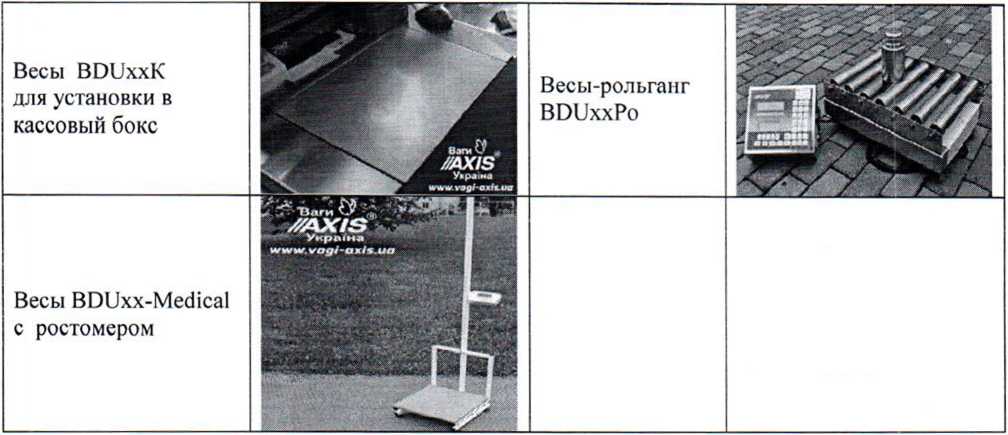

Весы BDUxxK для установки в кассовый бокс
Весы BDUxx-Medical с ростомером
Весы-рольганг BDUxxPo
Рисунок 1 Общий вид весов.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов приведены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение |
|
Влияние устройства установки на нуль на результат взвешивания, не более |
±0,25 е |
|
Показания на дисплее массы, г, не более |
Мах + 9е |
|
Диапазон уравновешивания тары, % Мах |
от 0 до 100 |
|
Диапазон предварительного задания массы тары, % Мах |
от 0 до 100 |
|
Условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность воздуха, %, не более |
от минус 10 до *40; 80 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 от 49 до 51 |
|
Параметры электрического питания от аккумулятора: - номинальное напряжение постоянного тока, В |
6 |
|
Потребляемая мощность, В А, не более |
15 |
|
Степень защиты оболочки от проникновения воды и пыли (код IP): - для весов базового варианта исполнения (грузоприемная платформа из углеродистой стали, блок индикации с пластмассовым или алюминиевым корпусом) - не ниже; - для весов из нержавеющей стали - не ниже |
1Р65 IP67 |
Класс точности весов по ГОСТ OIML R76-1-2011 - средний.
|
Обозначение исполнения весов |
Пределы взвешивания, кг |
Действительна я цена деления (фи поверочный интервал весов (е), d - е. г | |
|
Min |
Мах | ||
|
BDU2... |
0.01 |
2 |
0.5 |
|
BDU6... |
0,02 |
6 |
1,0 |
|
BDU15... |
0,04 |
15 |
2,0 |
|
BDU30... |
0,10 |
30 |
5,0 |
|
BDU60... |
0,20 |
60 |
10,0 |
|
BDU150... |
0,40 |
150 |
20,0 |
|
BDU300... |
1,00 |
300 |
50,0 |
|
BDU600... |
2,00 |
600 |
100 |
|
2BDU300... 4BDU300... |
2 |
300 |
0,10 |
|
2BDU600... 4BDU600... |
4 |
600 |
0,20 |
|
4BDU1000... |
1000 | ||
|
4BDU1000P-B 4BDU1000U1 |
10 |
1000 |
0,50 |
|
4BDU1500... |
1500 | ||
|
4BDU2000... |
2000 | ||
|
4BDU2000P-B 4BDU2000111 |
20 |
2000 |
1,00 |
|
4BDU3000... |
3000 | ||
|
4BDU6000... |
40 |
6000 |
2,00 |
|
4BDU10000 |
100 |
10000 |
5,00 |
|
'аблица 2 | ||
|
Порог чувствительности, г |
Интервал диапазона взвешивания, кг |
Пределы допустимой погрешности (гпре), при поверке |
|
0,7 |
от Min до 0,25 более 0,25 до 1 более 1 до Мах |
±0,25 ±0,50 ±0,75 |
|
1,4 |
от Min до 0,5 более 0,5 до 2 более 2 до Мах |
±0,5 ± 1,0 ± 1,5 |
|
2.8 |
от Min до 1 более 1 до 4 более 4 до Мах |
± 1,0 ±2,0 ±3,0 |
|
7,0 |
от Min до 2,5 более 2,5 до 10 более 10 до Мах |
±2,5 ±5,0 ±7,5 |
|
14,0 |
от Min до 5 более 5 до 20 более 20 до Мах |
±5,0 ± 10,0 ± 15,0 |
|
28,0 |
от Min до 10 более 10 до 40 более 40 до Мах |
± 10,0 ±20,0 ±30,0 |
|
70,0 |
от Min до 25 более 25 до 100 более 100 до Мах |
±25,0 ±50,0 ±75,0 |
|
140,0 |
от Min до 50 более 50 до 200 более 200 до Мах |
±50,0 ± 100,0 ± 150,0 |
|
0,14 |
от Min до 50 более 50 до 200 более 200 до Мах |
±0,05 ±0,10 ±0,15 |
|
0,28 |
от Min до 100 более 100 до 400 более 400 до Мах |
±0,10 ±0,20 ±0,30 |
|
0,70 |
от Min до 250 более 250 до 1000 более 1000 до Мах |
±0,25 ±0,50 ±0,75 |
1,40
2,80
7,00
от Min до 500 более 500 до 2000 более 2000 до Мах
от Min до 1000 более 1000 до 4000 более 4000 до Мах
от Min до 2500 более 2500 до 10000 более 10000 до Мах
±0,5 ± 1,0 ± 1,5 ±То ±2,0 ±3,0 ±2,5 ±5,0 ±7,5
Примечание:
1. Метрологические характеристики реечных (балочных) весов обеспечиваются при условии установки на них жесткой платформы (щита) и расстоянии между рейками не более чем полторы длины рейки. ^-===^.
2. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению допускаемой погрешности при поверке. ([ f \
Госмарсгеениый сеата
I измерений /
|
Обозначение модификации весов |
Габаритные размеры платформы, мм, не более |
Масса, кг, не более |
|
Весы с прямоугольной платформой | ||
|
BDU2..., BDU6... |
300 х 350 |
13 |
|
BDU15..., BDU30... |
400 х 450 |
14 |
|
BDU30..., BDU60... |
400 х 566 |
15 |
|
BDU150... |
400 х 566 |
15 |
|
600 х 700 |
33 | |
|
800 х 800 |
45 | |
|
BDU300... |
600 х 700 |
33 |
|
800 х 800 |
45 | |
|
BDU600... |
600 х 700 |
36 |
|
800 х 800 |
45 | |
|
1000 х 1000 |
61 | |
|
4BDU300... |
1000 х 1000 |
90 |
|
1000 х 1250 |
105 | |
|
1250 х 1250 |
120 | |
|
4BDU600... 4BDU1000... 4BDU1500... |
1000 х 1000 |
100 |
|
1000 х 1250 |
НО | |
|
1250 х 1250 |
120 | |
|
1250х 1500 |
180 | |
|
1500 х 1500 |
215 | |
|
4BDU2000... 4BDU3000... |
1000 х 1250 |
120 |
|
1250 х 1250 |
130 | |
|
1250х 1500 |
185 | |
|
1500 х 1500 |
220 | |
|
1500 х 2000 |
240 | |
|
2000 х 2000 |
310 | |
|
2000 х 3000 |
400 | |
|
4BDU6000... |
1250х 1500 |
190 |
|
1500 х 1500 |
230 | |
|
1500 x 2000 |
250 | |
|
2000 х 2000 |
310 | |
|
2000 х 3000 |
400 | |
|
2000 х 6000 |
800 | |
|
4BDU10000... 4BDU15000... |
1500 х 1500 |
240 |
|
1500 x2000 |
300 | |
|
2000 х 2000 |
390 | |
|
2000 х 3000 |
420 | |
|
2000 х 6000 |
840 | |
|
3000 х 6000 |
1180 | |
|
Монореечные весы, весы на вилочный пог |
рузчик | |
|
2BDU...M |
500 х 800 |
42 |
Таблица 3
Датчики, которые могут быть использованы при изготовлении весов (производитель, страна _____происхождения, тип)_____
Zhonghang Electronic Measuring Instruments Co. (ZEMIC), (КНР): L6...;
Hettinger Baldwin Messtechnik GmbH (HBM), (Германия): PW...;
Flintec Transducers (Pvt.) Ltd, (Шри Ланка): PC...;
Hua lan hai (КНР) модель CZL...;
Keii Electric Manufacturing (Ningbo), Co., Ltd, (КНР): UDB, UDN, UDA....
Hottinger Baldwin Messtechnik GmbH (HBM), (Германия): Z6...; Hottinger Baldwin Measurement (Suzhou), Co., Ltd., (КНР): Z6...; Keii Electric Manufacturin^^^ (Ningbo), Co., Ltd, (KHP^QBr?'
p4cn>| ■
\ Республики Беларусь / /
Для документов,
|
Палетные весы |
Keii Electric Manufacturing (Ningbo), Co., Ltd, (КНР): SQB- Zhonghang Electronic Measuring Instruments Co. (ZEMIC), (КНР): BM8.... H8...; Hua lan hai (КНР) модель CZL...; | ||
|
4BDU600n, 4BDU1000n, 4BDU1500n |
840х 1260 |
48 | |
|
4BDU2000n, 4BDU3000n |
840х 1260 |
56 | |
|
Реечные весы | |||
|
4BDU600P. 4BDU1000P. 4BDU1500P |
120х 1260 |
38 | |
|
4BDU2000P, 4BDU3000P |
140х 1260 |
43 | |
|
Весы-тележка гидравлическая, весы-штабелер | |||
|
4BDU1000P-B, 4BDU2000P-B |
540х 1240 |
90 | |
|
4BDU1000IU, 4BDU2000LU |
540х 1240 |
250 | |
|
Примечание: 1. Высота платформы для весов всех исполнений - не более 170 мм. Технологический допуск габаритных размеров платформ-до 18 мм. 2. Значения массы весов приведены для конструктивно-технологического исполнения 01. Массы весов других конструктивно-технологических исполнений приведены в КД. 3. Для исполнения весов с креплением весового индикатора к стойке платформы, высота стойки может быть от 300 до 1000 мм. 4. При условии сохранения метрологических характеристик весов по отдельным заказам может быть изготовлена платформа с размерами, отличающимися от приведенных. 5. При изготовлении весов могут быть использованы следующие датчики: Keii Electric Manufacturing (Ningbo), Co., Ltd, (КНР): SQB-...; Zhonghang Electronic Measuring Instruments Co. (ZEM1C), (КНР): BM8..., H8...; Hua Ian hai (КНР) модель CZL...; Габаритные размеры весового индикатора - не более 250 мм х 200 мм х 150 мм. Масса весового индикатора - не более 3 кг. | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Паспорта.
Комплектность
|
Наименование составных частей весов, перечень эксплуатационной документации |
Количество на модификацию весов |
Примечания | |
|
Грузоприемное устройство |
1 шт. |
Исполнение согласно заказа | |
|
Весовой индикатор |
1 шт. |
Модификация согласно заказа | |
|
Блок питания |
1 шт. |
Для модификаций весового индикатора с внешним блоком питания | |
|
Зарядное устройство |
1 шт. |
Для модификаций весового индикатора с электропитанием от выносного аккумулятора | |
|
Контейнер с аккумулятором |
1 шт. | ||
|
Паспорт |
1 образец | ||
|
Руководство по эксплуатации |
1 образец |
ль! | |
|
Транспортная тара |
1 компл. |
При поставке заказчику // / ----------------------------------------------------- | Изд.".’;» |
31 |
реестр средств измерений / Республики Беларусь / \Для докумеатов/
Нормативные документы
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. Техническая документация: ООО «Ваги AKCIC Укра’ша», Украина.
Поверка
Поверку осуществлять в соответствии с Приложением ДА ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Заключение
Весы для статического взвешивания электронные BDU соответствуют требованиям технической документации фирмы ООО «Ваги AKCIC Укра’ша», Украина, ГОСТ OIML R 76-1-2011.
Другие Весы
