Весы электронные платформенные 4Д
| Номер в ГРСИ РФ: | РБ 03 02 4366 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЧУП "Номинал", г. Брест |
Весы электронные платформенные 4Д (в дальнейшем - весы), предназначены для статического взвешивания различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4366 20 |
| Наименование | Весы электронные платформенные 4Д |
| Год регистрации | 2020 |
| Номер сертификата | 13209 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | Частное унитарное производственно-торговое предприятие "Номинал", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
ЧУПТП "Номинал"
Адрес: ул. Богданчука, 121, 224017, г. Брест
Контакты: (0162) 55-55-80
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 4366 20 [2010-09-10]
rb-03-02-4366-20_2010-09-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4366 20 [2016-04-29]
rb-03-02-4366-20_2016-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4366 20 [2021-02-15]
rb-03-02-4366-20_2021-02-15.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные платформенные 4Д (в дальнейшем - весы), предназначены для статического взвешивания различных грузов.
Область применения: предприятия промышленности, сельского хозяйства, складские помещения, предприятия общественного питания, почты, торговли и др.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается аналогово-цифровым преобразователем, расположенным в корпусе индикатора. Информация о массе взвешиваемого груза выводится на дисплей индикатора.
Информация о массе взвешиваемого груза может быть передана на внешние устройства (ПК, принтер и др.) через интерфейсы RS232, RS422, RS485, USB, Ethernet (в зависимости от исполнения используемого индикатора весов).
Конструктивно весы состоят из грузоприемной платформы и индикатора. Индикатор может располагаться на корпусе грузоприемной платформы (закреплен к корпусу грузоприемной платформы или встроен в грузоприемную платформу), на стойке, закрепленной к грузоприемной платформе или свободностоящей. Индикатор может произвольно размещаться относительно грузоприемной платформы (отдельно стоящий).
Грузоприемные платформы выпускаются в исполнении на 1-м, 2-х, 3-х или 4-х тензорезисторных датчиках.
Функциональные возможности весов:
- автоматическое обнуление;
- подсчёт количества штук взвешиваемых изделий;
- суммирование результатов измерений и расчет среднего значения;
- вписывание значения постоянной тары;
- сравнение с пороговыми значениями веса, заданными заранее, дозирование;
- фиксация результатов взвешивания;
- установка режима работы интерфейсов связи;
- сопряжение с компьютером;
- диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок и др. функции
Модификации весов отличаются значением максимальной нагрузки и минимальной нагрузки, действительной ценой деления, поверочным интервалом весов и габаритными размерами платформы.
В данном типе весов используются весоизмерительные тензорезисторные датчики типа 3510, LPS, LOC производства фирмы «Vishay» (Израиль); 350 производства фирмы «Utilcell s.r.o.» (Испания); Н8С, ВМ8Н, L6E, L6D, L6G производства фирмы «Zhonghang Electronic Measuring Instruments Co.Ltd (ZEMIC)» (Китай); BL-C, BS-1, BS-2, PL-50 производства фирмы «Sensokar» (Испания); PW12 производства «Hottinger Baldwin Messtechnik GmbH (HBM)» (Германия); PC1, PC6 производства FLINTEC GmbH, (Германия) или датчики, имеющие свидетельства об утверждении типа Республики Беларусь, совместимость которых определена согласно приложения F ГОСТ OIML R76-1-2011.
Используемый индикатор ME, производства фирмы «AXIS Sp.z.o.o», Польша.
Весы представлены одно- и двухдиапазонными модификациями.
Весы работают от сети переменного тока или от аккумуляторной батареи.
Модификации весов имеют обозначение вида 4Д [Х1] [Х2] - [ХЗ] - [Х4] [Х5], где:
[Х1]- Максимальная нагрузка
[Х2] - Вариант исполнения весов (необязательное поле):
- Н - низкопрофильная платформа;
- П - паллетные весы;
- Т - весы с пандусами для наезда тележек;
- С - весы с ограждением для взвешивания скота;
- В - индикатор встроен в грузоприемную платформу;
Обозначается совместно с полем Х1, отдельно не обозначается.
[ХЗ] - Размер грузоприёмной платформы, мм:
- типовые:
|
АО : 100x150; А1 : 150x200; А2 : 200x200; АЗ : 250x260; А4 : 300x300; А4+ : 305x315; А5 : 400x400; Аб : 400x500; А8 : 600x500; АЮ : 800x800; 4А : 1000x1000; 4В : 1250x1250; |
4С1 : 1000x1250; 4С2 : 1000x1500; 4СЗ : 1000x2000; 4Е1 : 1500x1500; 4Е2 : 1500x2000; 4ЕЗ : 2000x2000; 4Е4 : 2000x3000; 4Е5 : 3000x5000; 4АН : 1100 x1000; 4АН+ : 1240 хЮОО; 4ВН : 1250x1250; 4СН : 1500 x1500; |
- по заказу
К - размер под заказ в диапазоне от 200х200 до 1000х1 ООО.
М - размер под заказ в диапазоне от 1000х1 ООО до 7000х7000
[Х4] - Материал изготовления платформы;
[Х5] - опциональные параметры (необязательное поле, может быть указано несколько):
- А - весы работают от сети переменного тока или от аккумулятора;
- С - весы оборудованы стойкой, для крепления индикатора;
- Е - весы оснащены интерфейсом Ethernet;
- 485 - весы оснащены интерфейсом RS485;
- Р - весы оснащены прочими интерфейсами связи.
Внешний вид весов приведен на рисунке 1.
Схема пломбирования весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки приведена в Приложении А.

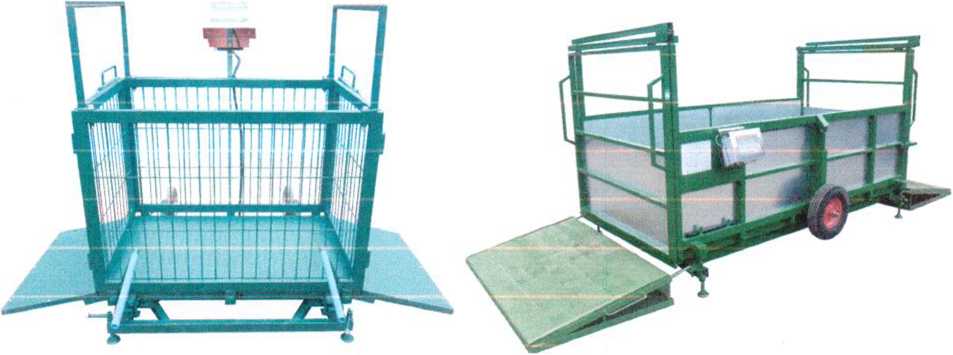

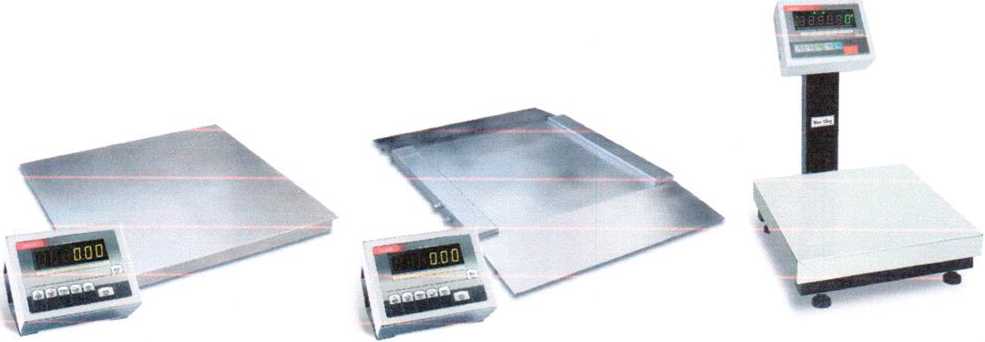

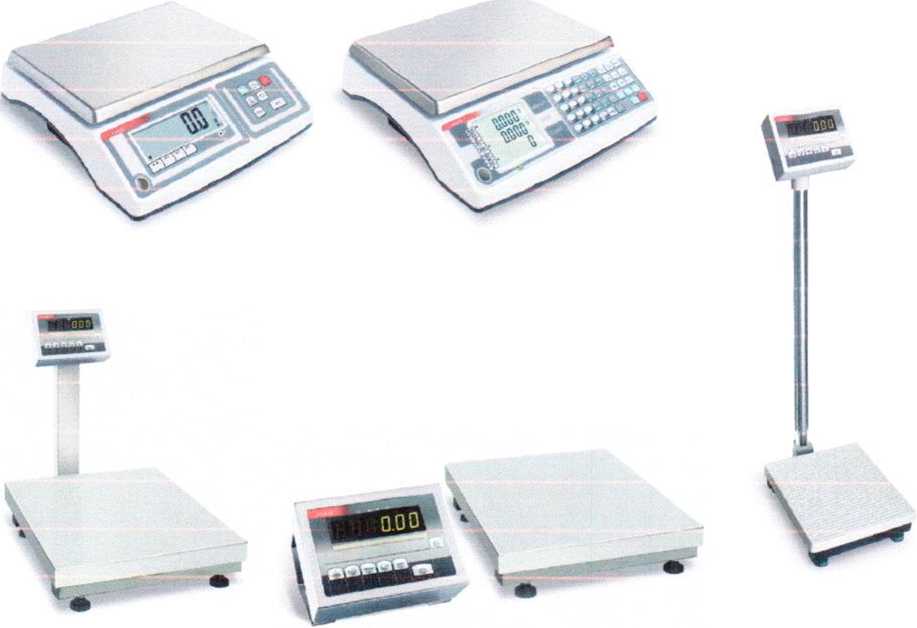

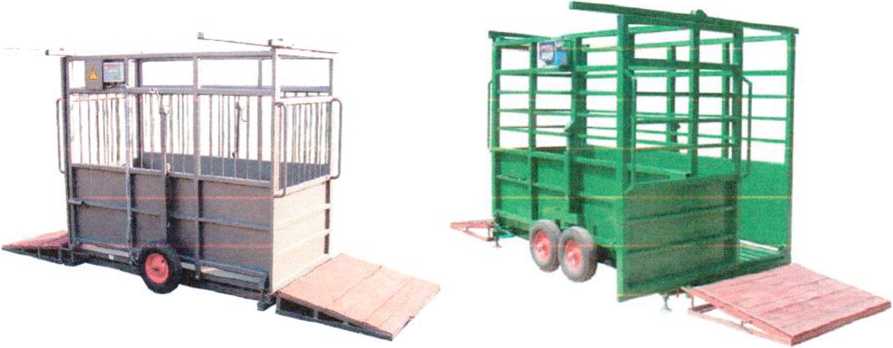

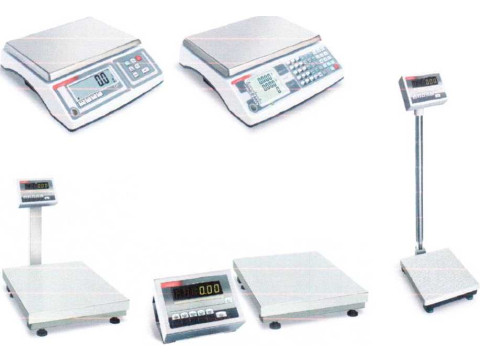

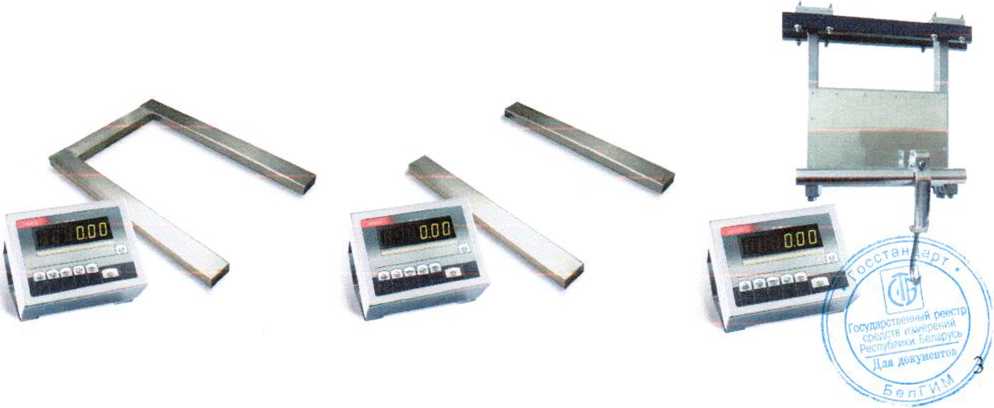

Рисунок 1 - Внешний вид весов электронных платформенных 4Д.
Программное обеспечение (далее ПО) является встроенным и метрологически значимым. Идентификационные данные ПО приведены в таблице 1.
Идентификационным номером ПО служит номер версии, который отображается на дисплее при включении весов.
ПО реализовано в стационарной (закрепленной) аппаратной части и не может быть модифицировано или загружено через какой-либо интерфейс, поскольку имеет встроенную защиту.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на задней панели индикатора. ПО не может быть модифицировано без нарушения защитной пломбы, установки переключателя юстировки в положение «ON» и ввода сервисного кода.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное название ПО |
— |
|
Номер версии (идентификационный номер) ПО * |
В106 |
|
Цифровой идентификатор ПО (контрольная сумма) ** |
— |
|
Алгоритм вычисления цифрового идентификатора ПО** |
— |
Примечания:
* Номер версии (идентификационный номер) ПО не ниже указанного
** Конструкция весов не предусматривает вычисление цифрового
идентификатора ПО.
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики указаны в таблицах 2 и 3.
Таблица 2____________________________
|
Обозначение весов |
Максимальная нагрузка Мах, кг (Maxi/Max2) |
Минимальная нагрузка Min, кг (Mini/Min2) |
Действительная цена деления d (di/dz), поверочный интервал весов е (ei/ег), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при первичной поверке, г |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
4ДЗ |
3 |
0,02 |
1 |
от 0,02 до 0,5 вкл. св. 0,5 до 2,0 вкл. св. 2,0 |
±0,5 ±1,0 ±1,5 |
|
4ДЗ/6 |
3/6 |
0,02/0,04 |
1/2 |
от 0,02 до 0,5 вкл. св. 0,5 до 2,0 вкл. св. 2,0 до 3,0 вкл. св. 0,04 до 1 вкл. св. 1 до 4 вкл. св. 4 |
±0,5 ±1,0 ±1,5 ±1,0 ±2,0 ±3,0 |
|
4Д6 |
6 |
0,04 |
2 |
от 0,04 до 1,0 вкл. св. 1,0 до 4,0 вкл. св. 4,0 |
±1,0 ±2,0 ±3,0 |
|
4Д6/15 |
6/15 |
0,04/0,1 |
2/5 |
от 0,04 до 1,0 вкл. св. 1,0 до 4,0 вкл. св. 4,0 до 6,0 вкл. св. 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 |
±1,0 ±2,0 ±3,0 ±2,5 ±5,0 ±7,5 |
|
4Д15 |
15 |
0,1 |
5 |
от 0,1 до 2,5 вкл. св. 2,5 до 10,0 вкл. св. 10,0 |
±2,5 ±5,0 ±7,5 |
|
4Д15/30 |
15/30 |
0,1/0,2 |
5/10 |
от 0,1 до 2,5 вкл. св. 2,5 до 10,0 вкл. св. 10,0 до 15,0 вкл. св. 0,1 до 5,0 вкл. св. 5,0 до 20 вкл. св. 20 |
±2,5 ±5,0 ±7,5 ±15,0 ±10,0 ±15,0 |
|
4Д30 |
30 |
0,2 |
10 |
от 0,2 до 5,0 вкл. св. 5,0 до 20,0 вкл. св. 20,0 |
±5,0 ±10,0 ±15,0 |
|
4Д30/60 |
30/60 |
0,2/0,4 |
10/20 |
от 0,2 до 5,0 вкл. св. 5,0 до 20,0 вкл. св. 20,0 до 30,0 вкл. св. 0,2 до 10,0 вкл. св. 10,0 до 40 вкл. св. 40 |
±5,0 ±10,0 ±15,0 ±10,0 ±20,0 ±30,0 |
|
4Д60 |
60 |
0,4 |
20 |
от 0,4 до 10,0 вкл. св. 10,0 до 40,0 вкл. св. 40,0 |
±10,0 ±20,0 ±30,0 |
|
4Д60/100 |
60/100 |
0,4/1 |
20/50 |
от 0,4 до 10,0 вкл. св. 10,0 до 40,0 вкл. св. 40,0 до 60,0 вкл. св. 0,4 до 25 вкл. / св. 25 |
±10,0 ±20,0 ±30,0 ±25,0 ±50,0 |
|
-5 | |||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
4Д60/150 |
60/150 |
0,4/1 |
20/50 |
от 0,4 до 10,0 вкл. св. 10,0 до 40,0 вкл. св. 40,0 до 60,0 вкл. св. 0,4 до 25,0 вкл. св. 25,0 до 100 вкл. св. 100 |
±10,0 ±20,0 ±30,0 ±25,0 ±50,0 ±75,0 |
|
4Д100 |
100 |
1 |
50 |
от 1,0 до 25,0 вкл. св. 25,0 |
±25,0 ±50,0 |
|
4Д150 |
150 |
1 |
50 |
от 1,0 до 25,0 вкл. св. 25,0 до 100,0 вкл. св. 100,0 |
±25,0 ±50,0 ±75,0 |
|
4Д150/200 |
150/200 |
1/2 |
50/100 |
от 1,0 до 25,0 вкл. св. 25,0 до 100,0 вкл. св. 100,0 до 150,0 вкл. св. 2,0 до 50 вкл. св. 50 |
±25,0 ±50,0 ±75,0 ±50,0 ±100,0 |
|
4Д150/300 |
150/300 |
1/2 |
50/100 |
от 1,0 до 25,0 вкл. св. 25,0 до 100,0 вкл. св. 100,0 до 150,0 вкл. св. 2,0 до 50,0 вкл. св. 50,0 до 200 вкл. св. 200 |
±25,0 ±50,0 ±75,0 ±50,0 ±100,0 ±150,0 |
|
4Д200 |
200 |
2 |
100 |
от 2,0 до 50,0 вкл. св. 50,0 |
±50,0 ±100,0 |
|
4Д300 |
300 |
2 |
100 |
от 2,0 до 50,0 вкл. св. 50,0 до 200,0 вкл. св. 200,0 |
±50,0 ±100,0 ±150,0 |
|
4Д300/600 |
300/600 |
2/4 |
100/200 |
от 2,0 до 50,0 вкл. св. 50,0 до 200,0 вкл. св. 200,0 до 300,0 вкл. св. 4,0 до 100,0 вкл. св. 100,0 до 400 вкл. св. 400 |
±50,0 ±100,0 ±150,0 ±100,0 ±200,0 ±300,0 |
|
4Д600 |
600 |
4 |
200 |
от 4,0 до 100,0 вкл. св. 100,0 до 400,0 вкл. св. 400,0 |
±100,0 ±200,0 ±300,0 |
|
4Д600/ 1000 |
600/1000 |
4/10 |
200/500 |
от 4,0 до 100,0 вкл. св. 100,0 до 400,0 вкл. св. 400,0 до 600,0 вкл. св. 10,0 до 250 вкл. св. 250 |
±100,0 ±200,0 ±300,0 ±250,0 ±500,0 |
|
4Д600/ 1500 |
600/1500 |
4/10 |
200/500 |
от 4,0 до 100,0 вкл. св. 100,0 до 400,0 вкл. св. 400,0 до 600,0 вкл. св. 10,0 до 250,0 вкл. св. 250,0 до 1000 вкл. св. 1000 |
±100,0 ±200,0 ±300,0 ±250,0 ±500,0 ±750,0 |
|
4Д1000 |
1000 |
10 |
500 |
от 10,0 до 250,0 вкл. св. 250,0 |
±250,0 ±500,0 |
|
4Д1500 |
1500 |
10 |
500 |
от 10,0 до 250,0 вкл.д^ св. 250,0 до 1000,0 вкл св. 1000,0 |
±250,0 С ±500,0 ±750,0 |
7 /
к -'к^-,7
Продолжениетаблицы^
|
1 |
2 |
3 |
4 |
5 |
6 |
|
4Д1500/2000 |
1500/2000 |
10/20 |
500/1000 |
от 10,0 до 250,0 вкл. св. 250,0 до 1000,0 вкл. св. 20,0 до 500,0 вкл. св. 500,0 |
±250,0 ±500,0 ±500,0 ±1000,0 |
|
4Д1500/3000 |
1500/3000 |
10/20 |
500/1000 |
от 10,0 до 250,0 вкл. св. 250,0 до 1000,0 вкл. св. 1000,0 до 1500,0 вкл. св. 20,0 до 500,0 вкл. св. 500,0 до 2000 вкл. св. 2000 |
±250,0 ±500,0 ±750,0 ±500,0 ±1000,0 ±1500,0 |
|
4Д2000 |
2000 |
20 |
1000 |
от 20,0 до 500,0 вкл. св. 500,0 |
±500,0 ±1000,0 |
|
4Д3000 |
3000 |
20 |
1000 |
от 20,0 до 500,0 вкл. св. 500,0 до 2000,0 вкл. св. 2000,0 |
±500,0 ±1000,0 ±1500,0 |
|
4Д3000/4000 |
3000/4000 |
20/40 |
1000/2000 |
от 20,0 до 500,0 вкл. св. 500,0 до 2000,0 вкл. св. 2000,0 до 3000,0 вкл. св. 40,0 до 1000 вкл. св. 1000 |
±500,0 ±1000,0 ±1500,0 ±1000,0 ±2000,0 |
|
4Д3000/5000 |
3000/5000 |
20/40 |
1000/2000 |
от 20,0 до 500,0 вкл. св. 500,0 до 2000,0 вкл. св. 2000,0 до 3000,0 вкл. св. 40,0 до 1000,0 вкл. св. 1000,0 до 4000,0 вкл. св. 4000,0 |
±500,0 ±1000,0 ±1500,0 ±1000,0 ±2000,0 ±3000,0 |
|
4Д3000/6000 |
3000/6000 |
20/40 |
1000/2000 |
от 20,0 до 500,0 вкл. св. 500,0 до 2000,0 вкл. св. 2000,0 до 3000,0 вкл. св. 340,0 до 1000,0 вкл. св. 1000,0 до 4000,0 вкл. св. 4000,0 |
±500,0 ±1000,0 ±1500,0 ±1000,0 ±2000,0 ±3000,0 |
|
4Д4000 |
4000 |
40 |
2000 |
от 40,0 до 1000,0 вкл. св. 1000,0 |
±1000,0 ±2000,0 |
|
4Д5000 |
5000 |
40 |
2000 |
от 40,0 до 1000,0 вкл. св. 1000,0 до 4000,0 вкл. св. 4000,0 |
±1000,0 ±2000,0 ±3000,0 |
|
4Д6000 |
6000 |
40 |
2000 |
от 40,0 до 1000,0 вкл. св. 1000,0 до 4000,0 вкл. св. 4000,0 |
±1000,0 ±2000,0 ±3000,0 |
|
4Д6000/10000 |
6000/10000 |
40/100 |
2000/5000 |
от 40,0 до 1000,0 вкл. св. 1000,0 до 4000,0 вкл. св. 4000,0 до 6000,0 вкл. св. 100,0 до 2500 вкл. св. 2500,0 |
±1000,0 ±2000,0 ±3000,0 ±2500,0 ±5000,0 |
|
4Д6000/15000 |
6000/15000 |
40/100 |
2000/5000 |
от 40,0 до 1000,0 вкл. св. 1000,0 до 4000,0 вкл. св. 4000,0 до 6000,0 вкл. св. 100,0 до 2500,0 вкл. св. 2500,0 до 10000 вкл. св. 10000 |
±1000,0 ±2000,0 ±3000,0 ±2500,0 ±5000,0 ±75бОД |
7
'Л/г
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
4Д10000 |
10000 |
100 |
5000 |
от 100,0 до 2500,0 вкл. св. 2500,0 |
±2500,0 ±5000,0 |
|
4Д15000 |
15000 |
100 |
5000 |
от 100,0 до 2500,0 вкл. св. 2500,0 до 10000,0 вкл. св. 10000,0 |
±2500,0 ±5000,0 ±7500,0 |
|
4Д15000/30000 |
15000/30000 |
100/200 |
5000/10000 |
от 100,0 до 2500,0 вкл. св. 2500,0 до 10000,0 вкл. св. 10000,0 до 15000,0 вкл. св. 200,0 до 50000,0 вкл. св. 50000,0 до 20000,0 вкл. св. 2000,0 |
±2500,0 ±5000,0 ±7500,0 ±5000,0 ±10000,0 ±15000,0 |
|
4Д30000 |
30000 |
200 |
10000 |
от 200,0 до 5000,0 вкл. св. 5000,0 до 20000,0 вкл. св. 20000,0 |
±5000,0 ±10000,0 ±15000,0 |
Таблица 3
|
Наименование характеристики |
Значение характеристики для |
|
Класс точности по ГОСТ OIML R76-1-2011 |
средний |
|
Диапазон выборки массы тары, кг |
от 0 до Мах |
|
Потребляемая мощность, В А, не более |
25 |
|
Питание весов: - от сети переменного тока: диапазон напряжения переменного тока, В частота, Гц - от аккумулятора: напряжение, В |
от 195,5 до 253 50 ± 1 6 |
|
Степень защиты оболочки весов по ГОСТ 14254, не ниже: |
IP65 |
|
Температура окружающего воздуха при эксплуатации,°C |
от минус 10 до плюс 40 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе индикатора, и на титульный лист руководства по эксплуатации весов типографским способом.
Комплектность
Комплект поставки весов должен соответствовать таблице 4. Таблица 4
|
Наименование |
Количество |
|
Весы электронные платформенные 4Д |
1 |
|
Руководство по эксплуатации, экз. |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 200165359.002-2010 «Весы электронные платформенные 4Д. Технические условия».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
Заключение
Весы электронные платформенные 4Д соответствуют требованиям ТУ BY 200165359.002-2010 «Весы электронные платформенные 4Д. Технические условия».
Весы электронные платформенные 4Д соответствуют требованиям ТР ТС 004/2011 ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 004 07905 до 26.06.2022).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-378-98-13.
Аттестат аккредитации № BY/112 1.0025.
Другие Весы
