Весы электронные платформенные ВП
| Номер в ГРСИ РФ: | РБ 03 02 5359 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО «ВесТехноПрибор-Бел», г. Минск |
Весы электронные платформенные ВП (далее весы) предназначены для взвешивания статических грузов и скота на сельскохозяйственных, мясоперерабатывающих и промышленных предприятиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5359 19 |
| Наименование | Весы электронные платформенные ВП |
| Год регистрации | 2019 |
| Номер сертификата | 12967 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-10-31 |
| Получатель сертификата | ООО "Вестехноприбор-Бел", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Вестехноприбор-Бел"
Адрес: 220070, г. Минск, ул. Передовая, 6, к. 304
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011, в том числе находящихся в эксплуатации. |
Поверители
Скачать
|
Описание типа РБ 03 02 5359 19 [2017-09-26]
rb-03-02-5359-19_2017-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5359 19 [2015-04-13]
rb-03-02-5359-19_2015-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5359 19 [2020-11-12]
rb-03-02-5359-19_2020-11-12.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные платформенные ВП (далее весы) предназначены для взвешивания статических грузов и скота на сельскохозяйственных, мясоперерабатывающих и промышленных предприятиях.
Область применения - предприятия сельского хозяйства, мясоперерабатывающие и промышленные предприятия.
Описание
Весы состоят из двух основных узлов: грузоприемного и показывающего устройств. В зависимости от грузоприемного устройства, весы подразделяются на три исполнения: платформенные, паллетные и весы для взвешивания животных. Грузоприемное устройство установлено на 4-х тензометрических датчиках SQB производство фирмы «Ningbo Benui Electric Со. Ltd» (Китай) или SQB производства фирмы «Keii Sensing Technology (Ningbo) Co., Ltd» (Китай) (в зависимости от исполнения весов), закрепленных симметрично друг относительно друга.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза посредством тензометрических датчиков в электрический сигнал. Сигналы тензодатчиков суммируются в соединительной коробке и поступают в показывающее устройство (А12 или ХК3118Т1 производство фирмы «Ningbo Benui Electric Со. Ltd» (Китай), в зависимости от исполнения весов).
В показывающем устройстве на основании уровня сигнала от тензодатчиков вычисляется масса груза, которая отображается на светодиодном или жидкокристаллическом цифровом табло. Показывающий прибор кроме индикации массы взвешиваемого груза имеет индикацию режимов работы, установки нуля и стабилизации. Управление производится через кнопочную клавиатуру. Весы имеют выход в стандартном интерфейсе RS232 на компьютер.
Основные функциональные возможности весов:
- связь с внешним устройством;
- запоминание текущего значения массы, как массы тары;
- обнуление показаний массы;
- суммирование результатов взвешивания. (rf ХА
докумевтов,
В зависимости от максимальной нагрузки (Мах) весы подразделяются на шесть исполнений: Мах = 500 кг; 1000 кг; 2000 кг; 3000 кг; 5000 кг; 10000 кг.
В зависимости от показывающего устройства, грузоприемного устройства и наибольшего придела взвешивания весы могут изготавливаться в 24-х исполнениях.
Пример маркировки весов:
- ВП-XXX-I-PPP - весы платформенные;
- ВП-XXX-I-P-PPP - весы паллетные;
- ВП-XXX-I-C-PPP - весы для взвешивания животных, где:
- ВП - тип весов;
- XXX - Мах весов (500; 1000; 2000; 3000; 5000; 10000);
- I - исполнение по размеру площадки (I; II; III; IV; V; VI; VII; VIII);
- PPP - тип показывающего устройства (А 12, ХК3118Т1).
Версии встроенного программного обеспечения:
-дляА12 -А12-;
-дляХК3118Т1 3.4.

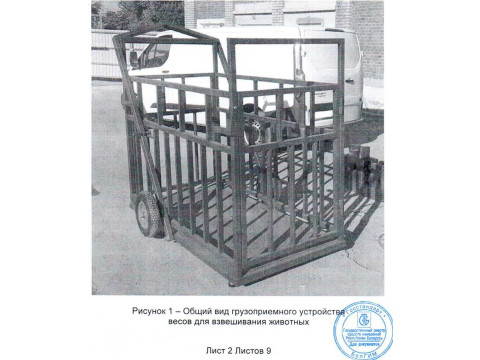

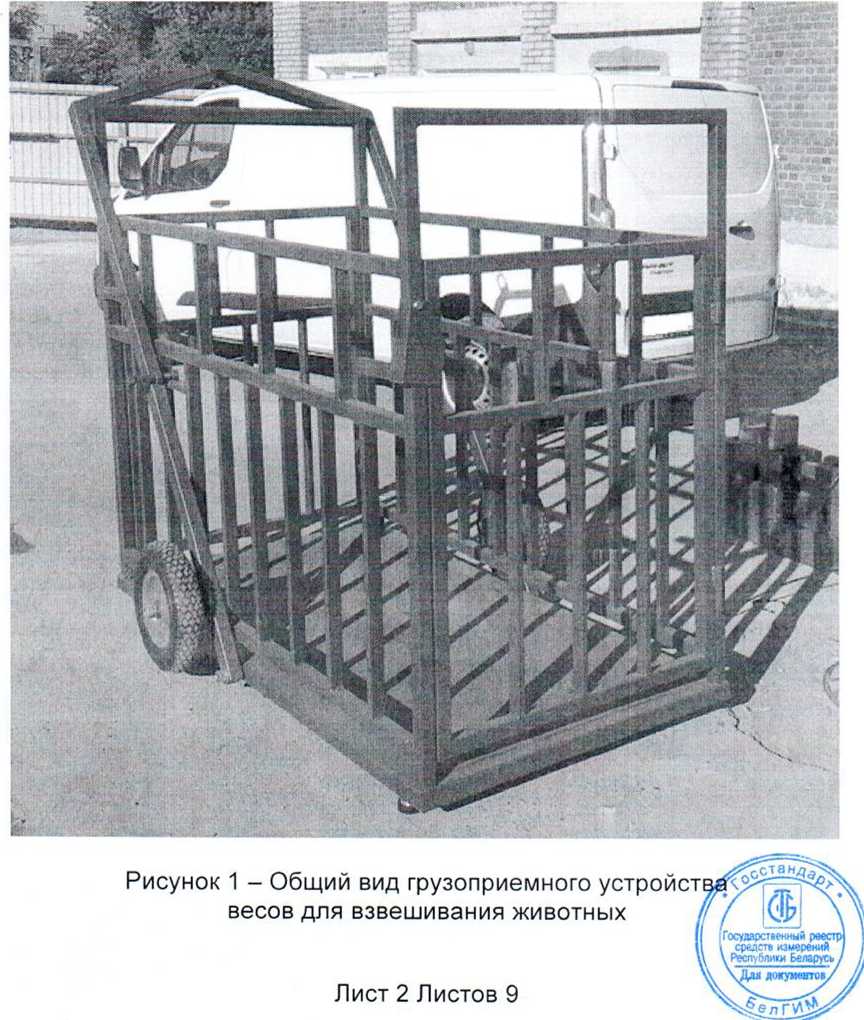

Общий вид грузоприемных и показывающих устройств весов приведены на рисунках 1-4.
Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и оттиска поверительного клейма приведена в Приложении А.
a
Рисунок 2 - Общий вид грузоприемного устройства весов платформенных

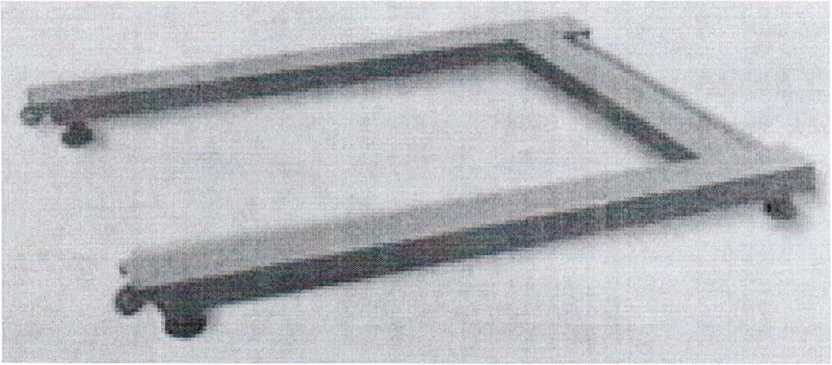

Рисунок 3 - Общий вид грузоприемного устройства весов паллетных
А12
ХК3118Т1

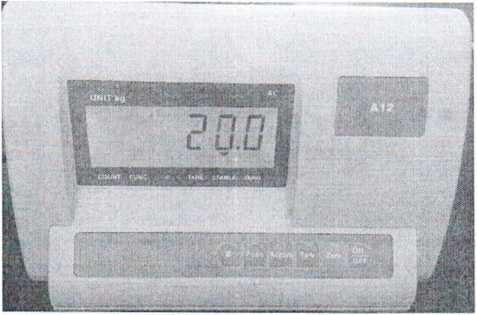

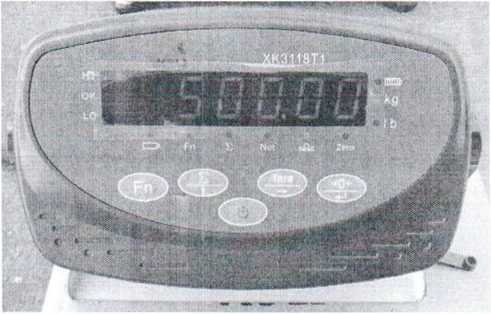

Рисунок 4 - Общий вид показывающих устройств весов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Габаритные размеры и масса грузоприемного устройства представлена в таблице 2.
Габаритные размеры и масса показывающего устройства представлена в таблице 3.
Наименование программного обеспечения представлена в таблице 4.
Таблица 1 - Основные технические и метрологические характеристики_____________
|
Наименование характеристики |
Значение характеристики для исполнения |
весов | ||||
|
ВП- 500 |
ВП-1000 |
ВП-2000 |
ВП-3000 |
ВП- 5000 |
ВП-10000 | |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
Средний (III) | |||||
|
Максимальная нагрузка (Мах), кг |
500 |
1000 |
2000 |
3000 |
5000 |
10000 |
|
Минимальная нагрузка(М/л), кг |
4 |
10 |
20 |
20 |
40 |
100 |
|
Действительная цена деления (d) и поверочный интервал (е), кг |
0,2 |
0,5 |
1,0 |
1,0 |
2,0 |
5,0 |
|
Диапазон выборки массы тары |
От Min до Мах | |||||
|
Пределы допускаемой погрешности, кг в интервалах взвешивания при первичной поверке, кг от Min до 500е св. 500е до 2000е св. 2000е |
± 0,1 ± 0,2 ±0,3 |
± 0,25 ± 0,50 |
±0.5 ±1,0 |
± 0,5 ± 1,0 ±1,5 |
± 1,0 ±2,0 ± 3,0 |
± 2,5 ± 5,0 |
|
Погрешность весов в нуле, кг |
± 0,25е | |||||
|
Порог чувствительности, кг |
1,4d | |||||
|
Рабочий температурный диапазон, °C |
от минус 10 до плюс 40 | |||||
|
Диапазон температур транспортирования и хранения,°C |
от минус 50 до плюс 50 | |||||
|
Параметры электрического питания: - напряжение, В - номинальная частота, Гц |
230 50 | |||||
|
Время установки показаний при взвешивании, с, не более |
3 | |||||
|
Потребляемая мощность весов, В*А, не более |
20 | |||||
|
Время выхода на установленный режим работы, мин, не более |
15 | |||||
|
Время непрерывной работы, ч, не менее |
16 | |||||
|
Степень защиты оболочки по ГОСТ 14254 для показывающего устройства (для лицевой стороны): - А12; -ХК3118Т1 |
IP52 IP53 | |||||
|
Длина сетевого шнура, м, не менее |
1,5 | |||||
|
Примечание: пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. | ||||||
|
II (Государственный Реестр] I II | средств измерений 1 | у. \ Ресгт/бл'^ Беларусь у и \Дая докумипоу II | ||||||
аблица 2 - Габаритные размеры и масса грузоприемного устройства
|
Исполнение весов |
Габаритные размеры грузоприемного устройства, мм, не более |
Масса грузоприемного устройства, кг |
|
ВП-ХХХ-1-РРР* |
1000x1250x100 |
110 |
|
ВП-ХХХ-1-Р-РРР* |
1000x1250x100 |
110 |
|
ВП-ХХХ-1-С-РРР* |
1000x1250x1800 |
216 |
|
ВП-ХХХ-П-РРР* |
1250x1250x100 |
127 |
|
ВП-ХХХ-П-Р-РРР* |
1250x1250x100 |
127 |
|
ВП-ХХХ-Н-С-РРР* |
1250x1250x1800 |
218 |
|
ВП-ХХХ-Ш-РРР* |
1250x1500x100 |
140 |
|
ВП-ХХХ-Ш-Р-РРР* |
1250x1500x100 |
140 |
|
ВП-ХХХ-Ш-С-РРР* |
1250x1500x1800 |
230 |
|
ВП-XXX-IV-PPP* |
1500x1500x100 |
165 |
|
ВП-XXX-IV-P-PPP* |
1500x1500x100 |
165 |
|
ВП-XXX-IV-C-PPP* |
1500x1500x1800 |
265 |
|
ВП-XXX-V-PPP* |
1750x1750x100 |
203 |
|
ВП-XXX-V-P-PPP* |
1750x1750x100 |
203 |
|
ВП-XXX-V-C-PPP* |
1750x1750x1800 |
315 |
|
ВП-XXX-VI-PPP* |
1250x2000x100 |
203 |
|
ВП-XXX-VI-P-PPP* |
1250x2000x100 |
203 |
|
ВП-XXX-VI-C-PPP* |
1250x2000x1800 |
315 |
|
ВП-XXX-VII-PPP* |
2000x2000x100 |
251 |
|
ВП-XXX-VII-P-PPP* |
2000x2000x100 |
251 |
|
ВП-XXX-VII-C-PPP* |
2000x2000x1800 |
381 |
|
ВП-XXX-VIII-PPP* |
2000x3000x100 |
346 |
|
ВП-XXX-VIII-P-PPP* |
2000x3000x100 |
346 |
|
ВП-XXX-VIII-C-PPP* |
2000x3000x1800 |
500 |
* пример маркировки:
- ВП-ХХХ-1-РРР - весы платформенные:
- ВП-ХХХ-1-Р-РРР - весы паллетные;
- ВП-ХХХ-1-С-РРР - весы для взвешивания животных, где:
- ВП - тип весов;
- XXX - Мах весов (500; 1000; 2000; 3000; 5000; 10000);
- I - исполнение по размеру площадки (I; II; III; IV; V; VI; VII; VIII);
- PPP - тип показывающего устройства (А12, ХК3118Т1).
Таблица 3 - Га баритные раз меры и масса показывающего устройства
|
Обозначение показывающего устройства |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
А12 |
2,0 |
250x160x160 |
|
ХК3118Т1 |
2,5 |
290x190x170 |
|
Длина сетевого шнура питания не менее 1,5 м | ||
~~аблица 4 - Наименование
обеспечения
|
Обозначение показывающего устройства |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
А12 |
встроенное |
Не менее -А12- |
|
ХК3118Т1 |
встроенное |
Не менее 3.4 |
Знак утверждения типа
Знак утверждения типа наносят типографским способом на лицевую панель весов с последующим ламинированием согласно КД, и на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
| Кол-во |
|
Весы электронные платформенные ВП в составе: | |
|
- грузоприемная платформа может быть одного из трех типов: * - весы платформенные; - весы паллетные; - весы для взвешивания животных; |
1 шт. |
|
- датчики тензометрические могут быть одного из двух типов: * - SQB, производства фирмы «Ningbo Benui Electric Со. Ltd», Китай; - SQB, производства фирмы «Keii Sensing Technology (Ningbo) Co., Ltd», Китай; |
4 шт. |
|
- показывающее устройство может быть одного из двух типов: * -ХК3118Т1; -А12, производства фирмы «Ningbo Benui Electric Со. Ltd», Китай; |
1 шт. |
|
- ножки; |
4 шт. |
|
- руководство по эксплуатации |
1 экз. |
|
* в зависимости от исполнения весов. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 191023273.001-2014 Весы электронные платформенные ВП. Технические условия.
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Весы электронные платформенные соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация соответствия номер ЕАЭС № BY/112 11.01.ТР004 003 37201, срок действия по 03.11.2024 включительно).
Заключение
Весы электронные платформенные ВП соответствуют требованиям ГОСТ OIML R 76-1-2011 и ТУ BY 191023273.001-2014
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
