Весы электронные неавтоматического действия серии Navigator
| Номер в ГРСИ РФ: | РБ 03 02 5816 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Ohaus Corporation», США |
Весы электронные неавтоматического действия серии Navigator (далее -весы), предназначены для статического измерения массы груза.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5816 19 |
| Наименование | Весы электронные неавтоматического действия серии Navigator |
| Год регистрации | 2019 |
| Номер сертификата | 12895 |
| Дата регистрации | 2019-10-01 |
| Срок действия | 2024-10-01 |
| Получатель сертификата | фирма "OHAUS INSTRUMENTS (CHANGZHOU) СО, LTD", Китай (CN) |
Производитель / Заявитель
фирма "OHAUS INSTRUMENTS (CHANGZHOU) СО, LTD"
Адрес: 1-2F, Building 22, №538, West Hehai Road, Xinbei District, Changzhou, Jiangsu Province, 213125, R.P.China
Контакты: Тел.: +86-519-8664-2040: факс: +86-519-8664-1991; e-mail: ru.service@ohaus.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5816 19 [2020-01-28]
rb-03-02-5816-19_2020-01-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5816 19 [2016-03-01]
rb-03-02-5816-19_2016-03-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные неавтоматического действия серии Navigator (далее -весы), предназначены для статического измерения массы груза.
Область применения - предприятия промышленности, сельского хозяйства, научно-исследовательские организации, лаборатории.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика высокого разрешения (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства с показывающим устройством. Питание весов осуществляется через адаптер сетевого питания и/или аккумуляторных батарей в качестве дополнительных аксессуаров.
Весы могут быть оснащены интерфейсом связи RS232, Ethernet или USB для подключения различных периферийных устройств.
Весы выпускают в модификациях с жидкокристаллическдм_ и отличающихся метрологическими характеристиками, габаритными размерами и режимами работы. и ( СБ \
|| [Государственный реестр] It I средств измерений I \\ \ Республики Беларусь /
В зависимости от модификации весы снабжены следующими устройствами и функциями:
- устройство установки по уровню с индикатором уровня;
- полуавтоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- полуавтоматическое устройство уравновешивания тары - выборки массы тары;
- взвешивание в различных единицах измерения массы;
- сигнализация о превышении нагрузки.
В зависимости от модификации весы имеют следующие режимы работы:
обычное взвешивание;
счетный режим;
вычисление процентных соотношений;
контрольное взвешивание.
Обозначение модификаций весов Navigator имеет вид [XJ [Х2] [Х3] [Х4] [Х5], где:
Xi - означает:
• «NV» - обозначение серии весов с габаритными размерами 204x230x70 мм;
• «NVT» - обозначение серии весов с габаритными размерами 240x250x74 мм;
Х2 - условное обозначение максимальной нагрузки (Мах);
Х3 - условное обозначение действительной цены деления шкалы (<7);
Х4 - (если присутствует) означает:
• «М» - поставка с европейского логистического центра.
Х5 - (если присутствует) означает:
• «RU» - обозначение моделей с логистическими настройками для РФ.
Результаты взвешивание индицируются в различных единицах измерения массы: грамм, килограмм - при поставке моделей весов с европейского логистического склада.

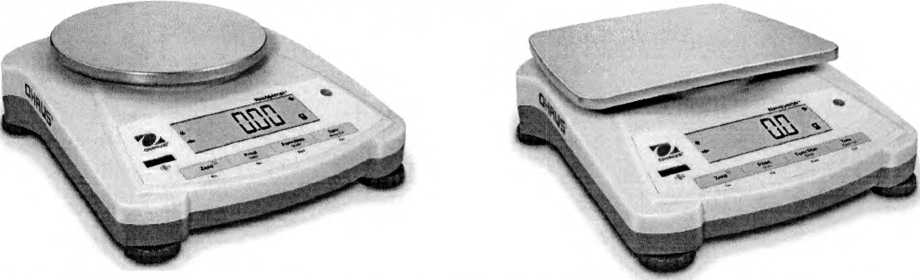

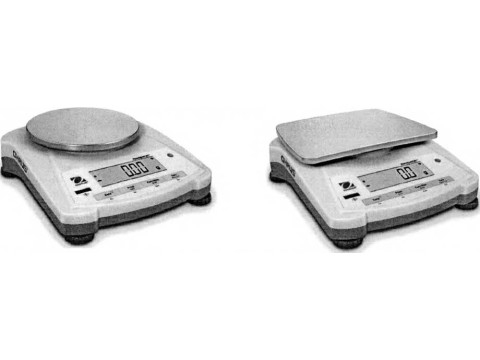

Общий вид весов показан на рисунке 1.
Рисунок 1 Общий вид весов электронных неавтоматического действия серии Navigator (с жидкокристаллическим дисплеем).
средств измерений
Республики Беларусь
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой и/или наклейкой, расположенной на корпусе весов. Защитная пломба и/или наклейка ограничивает доступ к переключателю юстировки, при этом программное обеспечение (далее - ПО) не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к описанию типа.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Идентификационные данные программного обеспечения приведены в Таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Пример номера версии (идентификацио нный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
не применяется |
не применяется |
2.ХХ |
не применяется |
не применяется |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики весов приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон выборки массы тары (Т“), % от Мах: |
от 0 до 100 |
|
Диапазон установки на нуль и слежения за нулем, % от Мах, не более |
4 |
|
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
|
Параметры электрического питания (через адаптер) от сети переменного тока: - напряжение, В - частота, Гц |
От 187 до 242 От 49 до 51 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры весов, мм, не более: - модификации NV - модификации NVT |
204 х 230 х 70 240 х 250 х 74 |
|
Масса весов, кг, не более: - модификации NV - модификации NVT |
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °C |
от плюс 10 до плюс 40 |
|
Вероятность безотказной работы за 2000 ч |
0,92 |
|
Средний срок службы, лет |
7 |
Основные метрологические характеристики весов приведены в таблице 3.
Таблица 3
|
Модель |
Min, г |
Мах, г |
Действительная цена деления (d), г |
Поверочный интервал (е), г |
Число поверочных интервалов (п) |
Интервалы взвешивания (ш), г |
Пределы доп. погрешности при поверке, г |
Класс точности весов |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
NV222 |
0,4 |
220 |
0,01 |
0,02 |
11000 |
0,4 < т<100 |
±0,01 |
II |
|
100 <т <220 |
±0,02 | |||||||
|
NV422 |
1 |
420 |
0,01 |
0,05 |
8400 |
1 < т < 250 |
± 0,025 |
II |
|
250 <т <420 |
±0,05 | |||||||
|
NV622 |
0,5 |
620 |
0,01 |
0,1 |
6200 |
0,5 < т < 500 |
±0,05 |
II |
|
500 < т < 620 |
±0,1 | |||||||
|
NV221 |
2 |
220 |
0,1 |
0,1 |
2200 |
2 < т < 50 |
±0,05 |
III |
|
50 < т < 200 |
±0,1 | |||||||
|
200 < т < 220 |
±0,15 | |||||||
|
NV621 |
2 |
620 |
0,1 |
0,1 |
6200 |
2< т<50 |
±0,05 |
III |
|
50<т<200 |
±0,1 | |||||||
|
200 < т < 620 |
±0,15 | |||||||
|
NV1001 |
2 |
1000 |
0,1 |
0,1 |
10000 |
2 < т < 50 |
±0,05 |
III |
|
50 < т < 200 |
±0,1 | |||||||
|
200 <т< 1000 |
±0,15 | |||||||
|
NV2201 |
1 |
2200 |
0,1 |
0,2 |
11000 |
1 < т< 1000 |
±0,1 |
II |
|
1000 <т <2200 |
±0,2 | |||||||
|
NVT2201 |
1 |
2200 |
0,1 |
0,2 |
11000 |
1 < т< 1000 |
±0,1 |
II |
|
1000 <т <2200 |
±0,2 | |||||||
|
NVT4201 |
5 |
4200 |
0,1 |
0,5 |
8200 |
5 < т<2500 |
±0,25 |
II |
|
2500 < т < 4200 |
±0,5 | |||||||
|
NVT6201 |
5 |
6200 |
0,1 |
1 |
6200 |
5 < т < 5000 |
±0,5 |
II |
|
5000 < т < 6200 |
± 1 | |||||||
|
NVT2200 |
20 |
2200 |
1 |
1 |
2200 |
20< т<500 |
±0,5 |
III |
|
500 < т < 2000 |
± 1 | |||||||
|
2000 < т < 2200 |
± 1,5 | |||||||
|
NVT6200 |
20 |
6200 |
1 |
1 |
6200 |
20< т < 500 |
±0,5 |
^75?; Л® Государственный рее доедет цацорзшц |
|
500 <т <2000 |
± 1 / | |||||||
|
2000 < т < 6200 |
± 1,5 -----’—1_ |
|
NVT10000 |
20 |
10000 |
1 |
1 |
10000 |
20< m < 500 |
±0,5 |
III |
|
500 < m < 2000 |
± 1 | |||||||
|
2000 <m< 10000 |
± 1,5 | |||||||
|
NVT22000 |
100 |
22000 |
1 |
2 |
11000 |
100 < m< 10000 |
± 1 |
II |
|
10000 <m<20000 |
±2 |
Примечание - Максимально допустимые погрешности в период эксплуатации весов устанавливаются в два раза больше, чем при поверке.
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
1. Весы - 1 шт.
2. Адаптер сетевого питания - 1 шт.
3. Руководство по эксплуатации - 1 экз.
Нормативные документы
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
2. Техническая документация: «OHAUS Corporation» (США).
Поверка
Поверку осуществлять в соответствии с Приложением ДА ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Заключение
Весы электронные неавтоматического действия серии Navigator соответствуют требованиям технической документации фирмы «OHAUS Corporation» (США), ГОСТ OIML R 76-1-2011.
