Приборы для измерения параметров шероховатости поверхности серий SJ, SV, CS
| Номер в ГРСИ РФ: | РБ 03 01 6415 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | «Mitutoyo Corporation», Япония |
Приборы для измерения параметров шероховатости поверхности серий SJ, SV, CS (далее - приборы) предназначены для измерения шероховатости поверхности и измерения контура.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6415 17 |
| Наименование | Приборы для измерения параметров шероховатости поверхности серий SJ, SV, CS |
| Год регистрации | 2017 |
| Номер сертификата | 11372 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2027-10-27 |
| Получатель сертификата | фирма "Mitutoyo Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Mitutoyo Corporation"
Адрес: 20-1, Sakado 1-Chome, Takatsuku, Kawasakishi, Kanagawa 213-0012
Контакты: Тел: 81 (044) 813-8230; Факс: 81 (044) 813-8231
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2743-2017 (с изменением №1 от 14.02.2022). |
Поверители
Скачать
|
Описание типа РБ 03 01 6415 17 [2022-10-27]
rb-03-01-6415-17_2022-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 6415 17 [2018-03-27]
rb-03-01-6415-17_2018-03-27.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения параметров шероховатости поверхности серий SJ, SV, CS (далее - приборы) предназначены для измерения шероховатости поверхности и измерения контура.
Область применения - применяются в научно-исследовательских лабораториях, предприятиях машиностроения, приборостроения и других отраслей промышленности.
Описание
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера или встроенного блока оценки для выполнения дальнейших расчетов.
Измерительный преобразователь приборов серий SJ и SV представляет собой индуктивный датчик. Для расширения области использования, приборы могут быть снабжены щупами, которые различаются размером, длиной вылета и формой иглы, что позволяет измерять шероховатость на большой номенклатуре деталей, а также дополнительной оснасткой для ручного или автоматизированного позиционирования измеряемой детали перед измерением.
Измерительный преобразователь приборов серии CS представляет собой интерферометрический датчик, состоящий из консоли и щупа. Приборы оснащаются отдельными предохранительными устройствами для отслеживания нагрузки в направлении измерения (по оси X) и вертикальной нагрузки (по оси Z). Приборы комплектуются несколькими узлами рычага датчика различной геометрии для разных применений, например, для измерений шероховатости и контура, характеризующихся разными углами наклона, горизонтальных, выпуклых и вогнутых поверхностей, для измерений в отверстиях и т.д. Для каждого узла рычага датчика в приборе сохраняются калибровочные данные, что избавляет от необходимости калибровки прибора при каждой смене датчика.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Основные технические и метрологические характеристики таблицах 1-2.

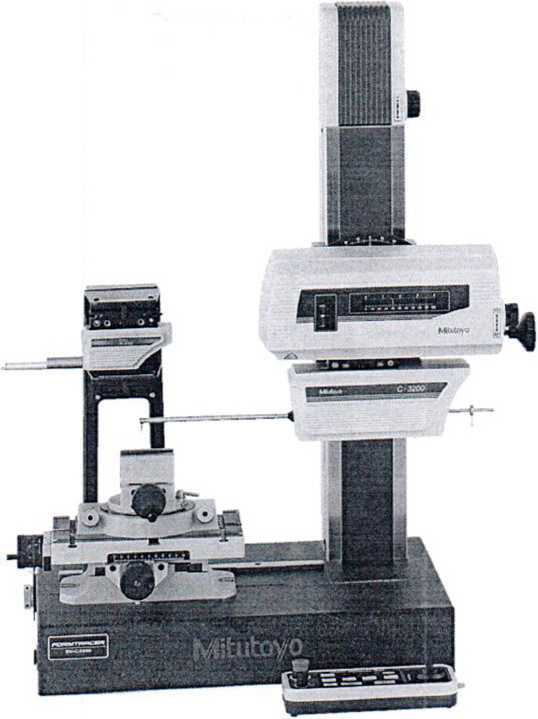

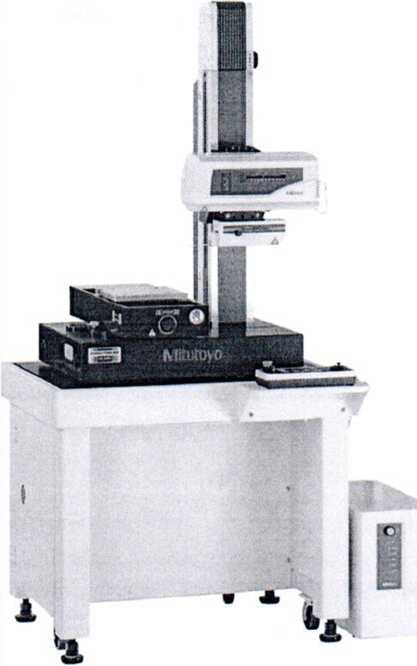

Рисунок 1 - Внешний вид приборов для измерения параметров шероховатости Formtracer CS-3200

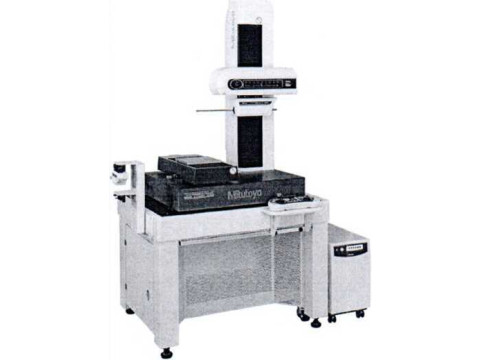

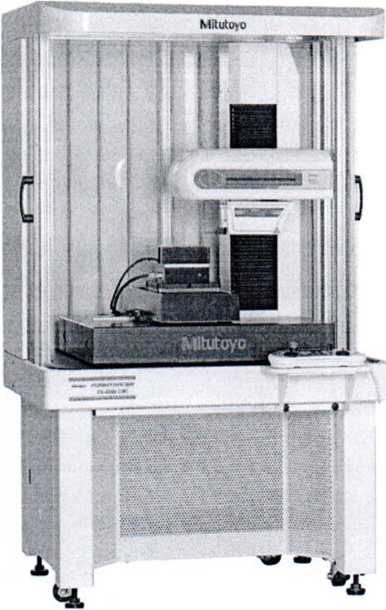

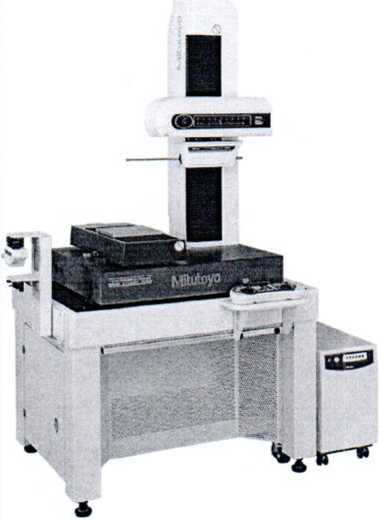

Рисунок 2- Внешний вид приборов для измерения параметров шероховатости Formtracer Extreme CS-H5000CNC

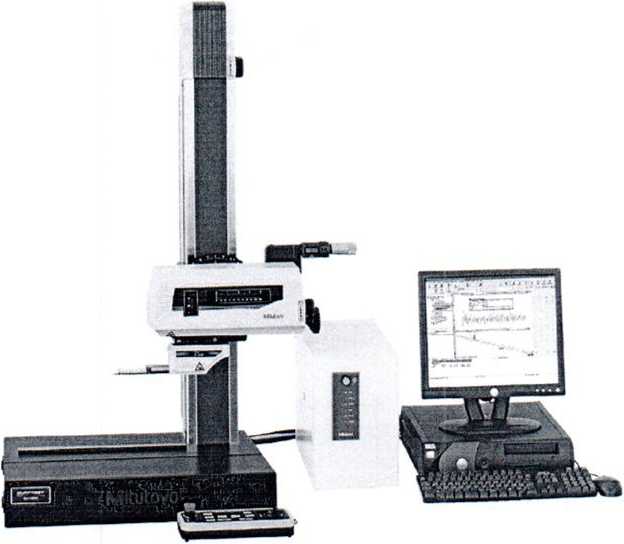

Рисунок 3 - Внешний вид приборов для измерения параметров шероховатости Formtracer SV-C3200, Formtracer SV-C4500

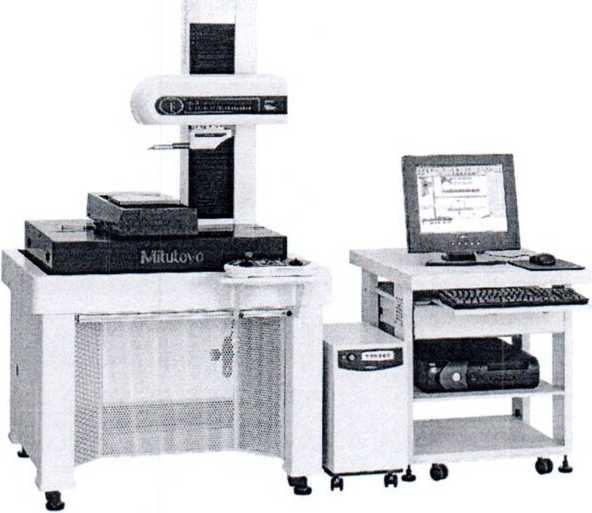

Рисунок 4 - Внешний вид приборов для измерения параметров шероховатости

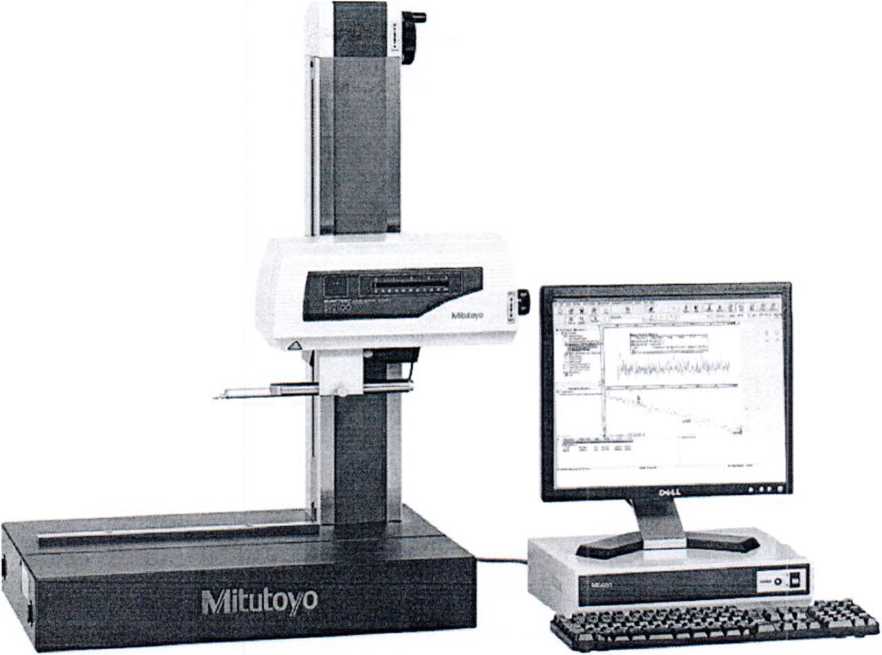

Formtracer Extreme SV-C4500CNC

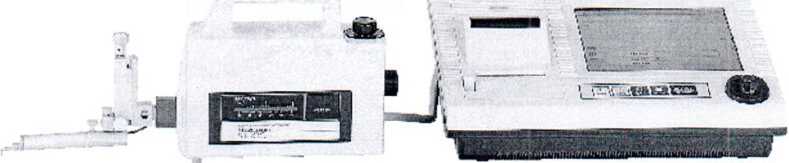

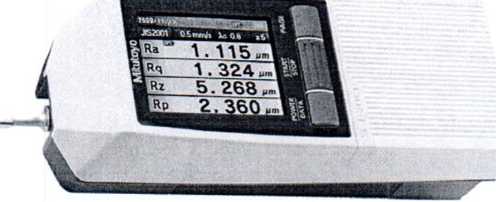

Рисунок 5 - Внешний вид приборов для измерения параметров шероховатости Surftest SJ-210

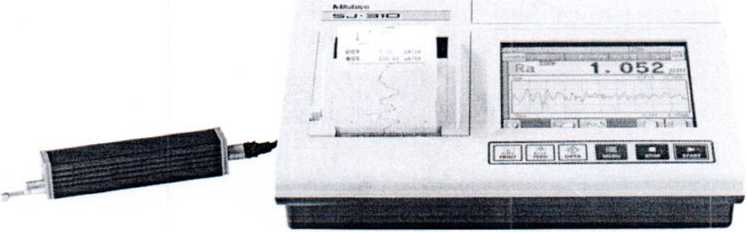

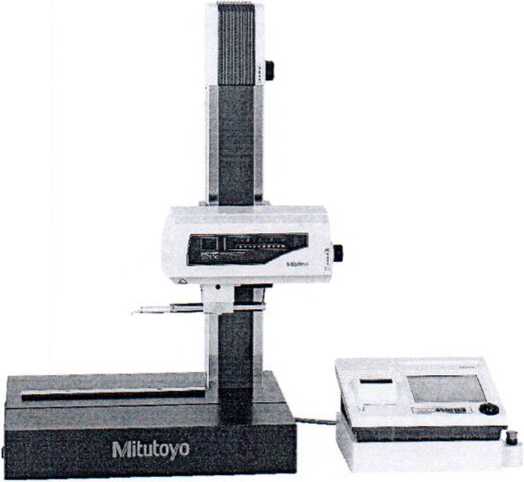

Рисунок 6 - Внешний вид приборов для измерения параметров шероховатости Surftest SJ-310

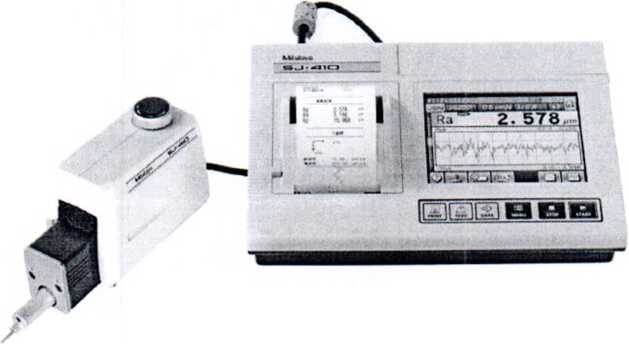

Рисунок 7 - Внешний вид приборов для измерения параметров шероховатости Surftest SJ-410
Рисунок 8 - Внешний вид приборов для измерения параметров шероховатости Surftest SJ-500

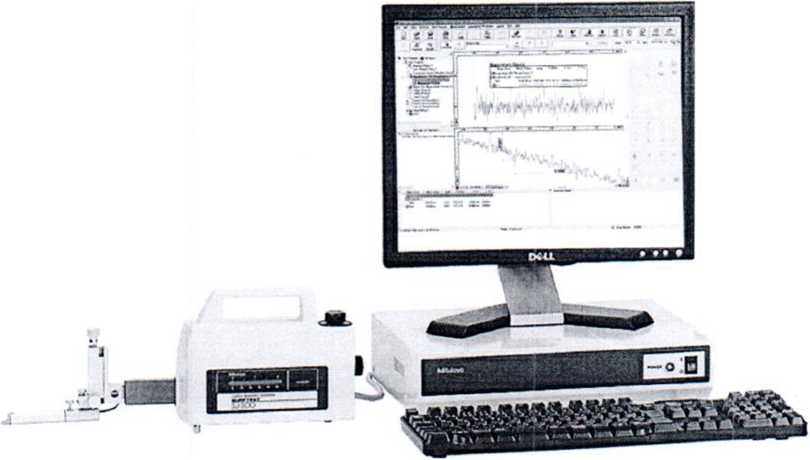

Рисунок 9 — Внешний вид приборов для измерения параметров шероховатости Surftest SJ-500P
Рисунок 10 - Внешний
вид приборов для измерения параметров Surftest SV-2100
Рисунок 11 - Внешний вид приборов для измерения параметров шероховатости Surftest SV-2100P

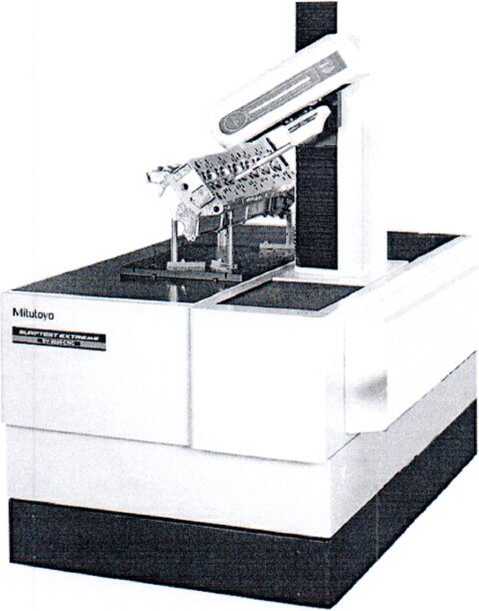

Рисунок 12 - Внешний вид приборов для измерения параметров шероховатости Surftest Extreme SV-3000CNC
Рисунок 13 - Внешний вид приборов для измерения параметров шероховатости Surftest Extreme SV-3200
Рисунок 14 - Внешний вид приборов для измерения параметров Surftest Extreme SV-M3000CNC
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики | |||||||||
|
SJ-210 |
SJ-310 |
SJ-410 |
SJ-500 |
SJ-500P |
SV-2100 |
SV-2100P |
SV-3200 |
Extreme SV-3000CNC |
ExtremeSV-M3000CNC | |
|
Диапазон измерений по оси Z, мкм |
от минус 200 до плюс 160 |
(от минус 400 до плюс 400)7(от минус 1200 до плюс 1200)** | ||||||||
|
Диапазон перемещений по оси X, мм |
(от 0 до 17,5)/ ( от 0 до 5,6) |
(от 0 до 25)/ (от 0 до 50) |
от 0 до 50 |
от 0 до 100 |
(от 0 до 100/ (от 0 до 200) |
от 0 до 200 | ||||
|
Пределы допускаемой относительной погрешность при измерении шероховатости по параметру Ra*, % |
±5 |
±3 |
±2 | |||||||
|
Цифровой фильтр |
Фильтр Гаусса, 2CR75, РС75 |
Фильтр Гаусса, 2CR75, РС75; RobustSpline | ||||||||
|
Отсечки шага, мм |
0,08; 0,25; 0,8; 2,5 |
0,08; 0,25; 0,8; 2,5; 8,0 |
0,025; 0,08; 0,25; 0,8; 2,5; 8,0;25,0 |
0,025; 0,08; 0,25; 0,8; 2,5; 8,0;25,0; 80,0 | ||||||
|
Номинальное значение измерительного усилия при измерении шероховатости, мН, не более |
0,75(4)*** | |||||||||
|
Номинальное значение радиуса щупа при измерении шероховатости стандартным щупом, мкм, не более |
2(5)*** | |||||||||
|
Номинальное значение угла щупа при измерении шероховатости, не более |
60°(90')*** | |||||||||
|
Диапазон рабочих температур, °C |
От 5 до 40 | |||||||||
Примечания
1
4L
-с использованием стандартного щупа - с использованием удлиненного щупа ^зависит от номера модели стандартного щупа
- длина измерений от горизонтального положения щупа в мм
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||||
|
SV-C3200 |
SV-C4500 |
Extreme SV-C4500CNC |
CS-3200 |
Extreme CS-5000CNC |
CS-H5000CNC | |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Диапазон измерений по оси Z, мкм |
(от минус 400 до плюс 400)*/(от минус 1200 до плюс 1200)** | |||||
|
Диапазон перемещений по оси X, мм |
(от 0 до 100)/(от 0 до 200) *** |
от 0 до 200 | ||||
|
Пределы допускаемой относительной погрешности при измерении шероховатости по параметру Ra*, %, не более |
±2 | |||||
|
Допускаемое отклонение от прямолинейности перемещения датчика по оси X с приводом для измерения контура*, мкм, не более |
0,8/100 мм; 2/200 мм*** |
2/200 мм |
0,2/100 мм |
0,1+0,0015L |
0,05+0,003L | |
|
Пределы допускаемой абсолютной погрешности при измерении по оси X с приводом для измерения контура*, мм |
±(0,8+0,01 L), ±(0,8+0,02L)*** |
±(0,8+41/200) |
±(0,8+0,01 L) |
±(0,3+0,002L) |
±(0,16+0,001 L) | |
|
Пределы допускаемой абсолютной погрешности при измерении по оси Z1 с приводом для измерения контура*, мм |
±(1,4+|2Н|/100 )“* |
±(0,8+|2Н|/100)*** |
±(0,8+|2Н|/100) |
± (1,5+|2Н|/10 0) |
±(0,3+|0,02Н|) |
±(0,07+|0,02Н|) |
|
Цифровой фильтр |
Фильтр Гаусса, 2CR75, РС75; RobustSpline | |||||
|
Отсечки шага, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8,0;25,0; 80,0 | |||||
|
Номинальное значение измерительного усилия при измерении шероховатости, мН, не более |
0,75(4)**** | |||||
|
Номинальное значение радиуса щупа при измерении шероховатости стандартным щупом, мкм, не более |
2(5)**** | |||||
|
Номинальное значение угла щупа при измерении шероховатости, не более |
60"(90“)**** | |||||
|
Диапазон рабочих температур, °C |
От 5 до 40 | |||||
|
Примечания 1 * - с использованием стандартного щупа 2 **- с использованием удлиненного щупа 3 *** - зависит от номера модели прибора 4 **** - зависит от номера модели стандартного щупа 5 L и Н - длина измерений от горизонтального положения щупа в мм | ||||||
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки приборов входит:
- прибор - 1шт.;
- мера шероховатости - 1 шт.;
- калибровочный набор - 1 шт. (для моделей SV (SV-C3200, SV-C4500, Extreme SV-C4500CNC и CS);
- программное обеспечение -1 шт. (для приборов на базе ПК);
- эксплуатационная документация фирмы - 1 экз.;
- МРБ МП.2743-2017 "Приборы для измерения параметров шероховатости поверхности серий SJ, SV, CS. Методика поверки".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mitutoyo Corporation" (Япония);
МРБ МП.2743-2017 "Приборы для измерения параметров шероховатости поверхности серий SJ, SV, CS. Методика поверки".
Заключение
Приборы для измерения параметров шероховатости поверхности серий SJ, SV, CS соответствуют требованиям документации фирмы «Mitutoyo Corporation» (Япония), требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации соответствия ЕАЭС № RU Д-JP.ГР01.В.13378 от 27.10.2017).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники «БелГИМ».
220053, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
