Трансформаторы напряжения измерительные индуктивные JS(D)QX-110(126)

Назначение

Трансформаторы напряжения измерительные индуктивные JS(D)QX -110 (126) (JDQX2-110 (126), JSQX-110 (126), JSQX2-126) предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 110 кВ.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии, а также в качестве комплектующего изделия для комплектных распределительных устройств с элегазовой изоляцией (КРУЭ).

Описание

Трансформаторы напряжения измерительные индуктивные JS(D)QX-110 (126) представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом или смесью газов. Каждый трансформатор имеет одну первичную обмотку и до пяти вторичных обмоток - измерительных и/или защитных. Сердечники трансформаторов набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Активная часть трансформаторов помещена в бак, изготовленный из алюминиевого сплава. Плотность и давление газа в баке контролируется манометром с температурной коррекцией. Для обеспечения безопасности предусмотрен предохранительный клапан и разрывная мембрана. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток и заземляемые выводы N первичных обмоток заведены в распределительную контактную коробку, помещенную на корпусе трансформатора. Крышка коробки пломбируется для предотвращения несанкционированного доступа.

В зависимости от количества измерительных трансформаторов размещенных в одном корпусе (баке) трансформаторы напряжения имеют две модификации: однофазные JDQX-110 (126) и трехфазные (группа однофазных) JSQX -110 (126).

Пример обозначения трансформаторов напряжения измерительных индуктивных JS(D)QX-110 (126)

J S (D) Q X -110(126)

JS QX -110(126)

JS QX2 -    126

J D Q Х2 - 110 (126)

Наибольшее рабочее напряжение, кВ Номинальное рабочее напряжение, кВ Номер по классификатору фирмы Обмотка остаточного напряжения С элегазовой изоляцией Однофазный

Трехфазный (группа из однофазных трансформаторов)

Трансформатор напряжения

Внешний вид трансформаторов тока измерительных индуктивных JS(D)QX2-110 (126) представлен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

JDQX-110 (126)

JSQX-110 (126)

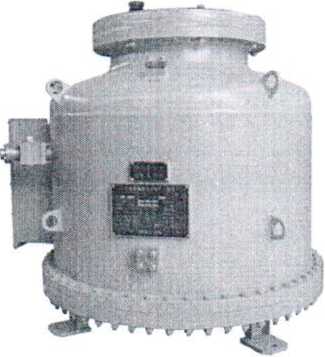

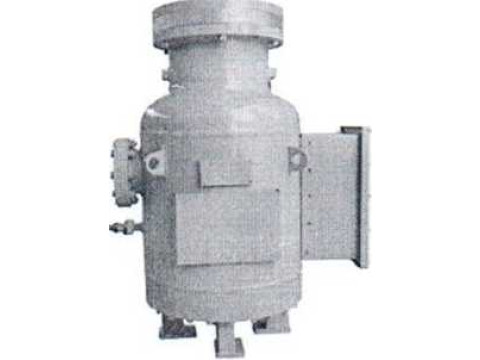

Рисунок 1 - Внешний вид трансформаторов напряжения измерительных индуктивных JS(D)QX-110 (126) (JDQX-110 (126), JSQX-110 (126)).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Классы точности по ГОСТ 1983-2001, ГОСТ 1983-2015

- JSQX-110 (126), JSQX2-126

0,2; 0,5; ЗР; 6Р

0,2; 0,5; ЗР; 6Р 110/л/3

126

50

100/^3; 100

от 2,5 до 150

от 2,5 до 300

2000

от 1 до 5

- JDQX-110 (126)

Номинальное напряжение первичной обмотки, кВ

Наибольшее рабочее напряжение, кВ

Номинальная частота переменного тока, Гц

Номинальное напряжение основной и дополнительной вторичной обмотки, В

Номинальная нагрузка измерительной обмотки, ВА

Номинальная нагрузка дополнительной обмотки, ВА

Предельная мощность, В А

Количество вторичных обмоток

Пределы допускаемых погрешностей вторичных обмоток, предназначенных для измерений и учета

Таблица 2

Пределы допускаемых погрешностей вторичных обмоток, предназначенных для защиты

Таблица 3

Рабочие условия эксплуатации:

от минус 40 °C до плюс 40 °C 98 % при температуре 35 °C

0890х1200

0520х1200

520

200

- температура окружающего воздуха - относительная влажность Габаритные размеры, мм, не более

- JSQX-110 (126), JSQX2-126

- JDQX-110 (126)

Масса, кг, не более

- JSQX-110 (126), JSQX2-126

-JDQX-110 (126)

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию (титульный лист паспорта-протокола) типографским способом.

Комплектность

В комплект поставки входит:

а) трансформатор напряжения - 1 шт.;

б) паспорт-протокол - 1 экз;

г) комплект крепежных деталей - 1 комплект.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 1983-2001 „Трансформаторы напряжения. Общие технические условия”

ГОСТ 1983-2015 „Трансформаторы напряжения. Общие технические условия”

ГОСТ 8.216-2011   „ Государственная система обеспечения единства из

мерений. Трансформаторы напряжения. Методика поверки ”

Техническая документация фирмы "SHANGHAI WUSONG ELECTRIC

INDUSTRY СО. LTD", Китай.

Заключение

Трансформаторы напряжения измерительные индуктивные

JS(D)QX-110 (126) соответствуют технической документации фирмы "SHANGHAI WUSONG ELECTRIC INDUSTRY CO. LTD" (Китай), требованиям ГОСТ 1983-2001, ГОСТ 1983-2015.

Межповерочный интервал - не более 48 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
